6.8.2 Interface du contact sans potentiel
42 / 58
4.
Confirmer avec la touche de saisie.
La confirmation de la valeur doit avoir lieu dans les
4 secondes qui suivent la dernière entrée. Sinon, l'écran bas-
cule sur l'affichage de base.
La tension appliquée sur les contacts ne doit pas dépasser 30 V en
n
courant continu (DC) et l'intensité ne doit pas être supérieure à 0,2 A.

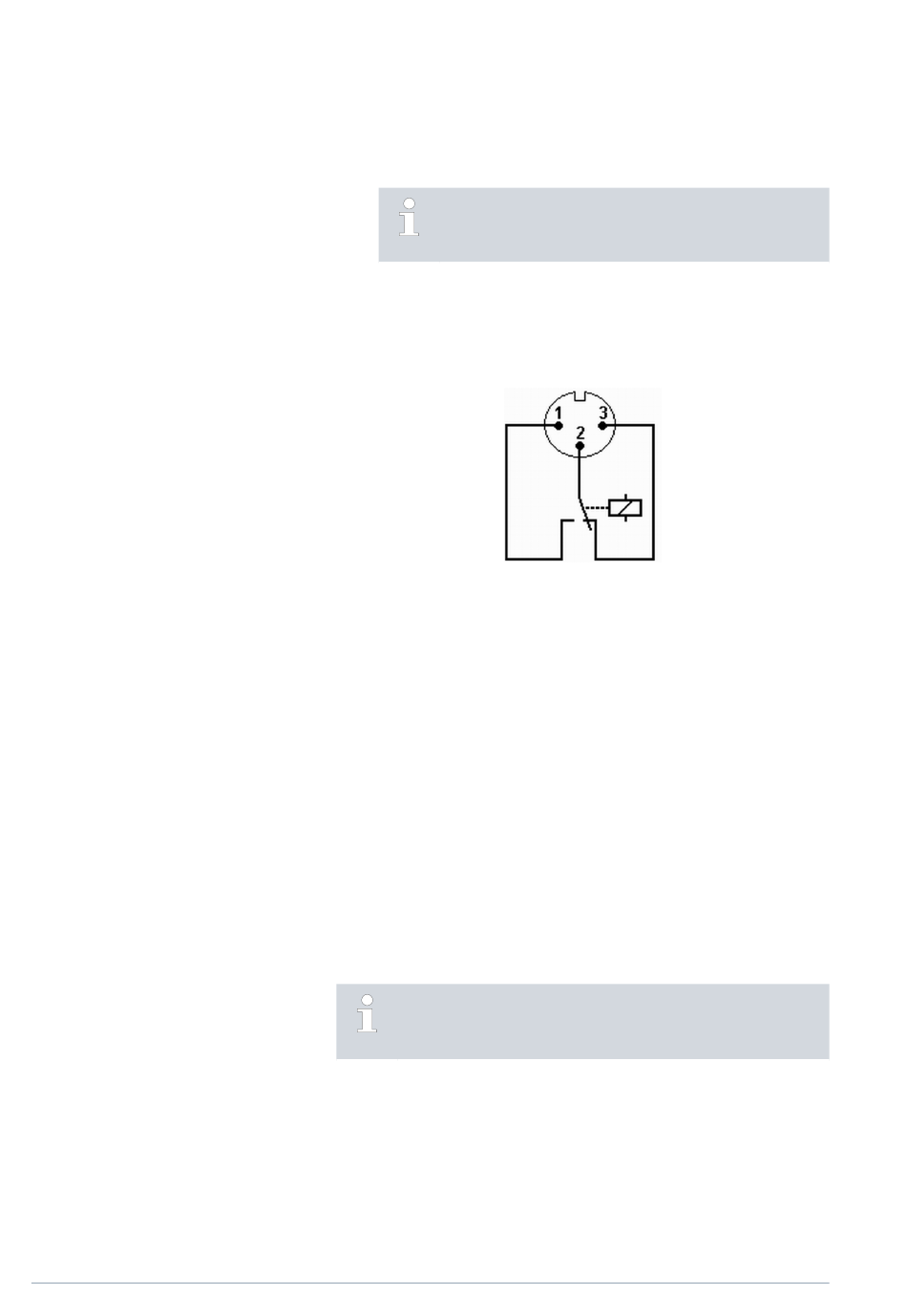

Fig. 23 : Connecteur à bride (en façade) à l'état de panne
Vue du connecteur à bride (en façade) ou dans la prise femelle côté
soudé.
État correct
Les broches 1 et 2 sont fermées.
n
Pendant une exploitation sans panne, la sortie des alarmes est dans l'état
n
correct.
État de panne
Les broches 2 et 3 sont fermées.
n
La sortie des alarmes se trouve en état de panne :
n
si l'appareil est hors tension,
au démarrage, si une panne est déjà présente (par exemple niveau
bas),
pendant le fonctionnement si une panne se produit et
à chaque événement configuré dans le menu Alarme sortie .
Des informations sur les paramétrages de la sortie des alarmes
sont disponibles au Ä Chapitre 6.8.1 « Configurer la sortie des
alarmes » à la page 41.
Tenir compte des consignes suivantes :
Une séparation de protection doit être prévue entre les circuits élec-
n
triques des périphériques connectés aux entrées et sorties très basse
tension et les tensions dangereuses en cas de contact, conformément à
DIN EN 61140. Par exemple par une double isolation ou une isolation
renforcée conformément à DIN EN 60730-1 ou DIN 60950-1.
Pour la connexion, employer exclusivement des câbles blindés. Relier
n
le blindage aux boîtiers des connecteurs. Couvrir les connecteurs non
utilisés avec des capuchons de protection.
