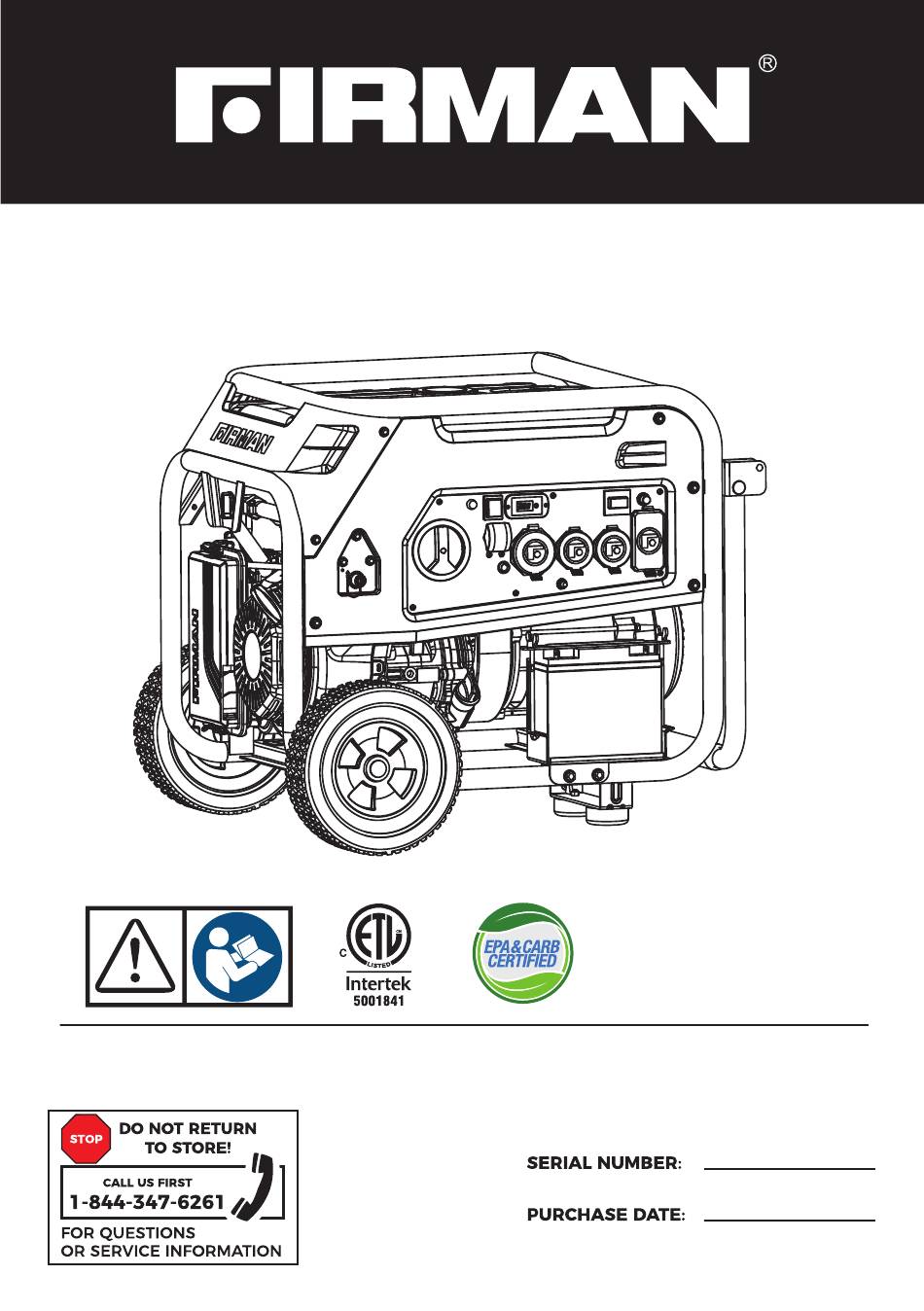

MANUEL D'UTILISATION
GROUPE ELECTROGENE PORTATIF A TROIS
CARBURANTS (TRI-FUEL)
NUMERO MODELE
T08072
Rév. :00
Enregistrez les informations du produit pour référence lors de la
commande de pièces ou de l'obtention d'une couverture de garantie.
P/N:
380745472 Rev:00

Publicité

Table des Matières
loading

Manuels Connexes pour Firman T08072

Sommaire des Matières pour Firman T08072

  • Page 1 MANUEL D’UTILISATION GROUPE ELECTROGENE PORTATIF A TROIS CARBURANTS (TRI-FUEL) NUMERO MODELE T08072 Rév. :00 Enregistrez les informations du produit pour référence lors de la commande de pièces ou de l’obtention d’une couverture de garantie. P/N: 380745472 Rev:00...

  • Page 2: Table Des Matières

    Enregistrez votre groupe électrogène FIRMAN en ligne sur www.firmanpowerequipment.com INTRODUCTION Merci d’avoir acheté un groupe électrogène FIRMAN. Vous avez choisi un produit de haute qualité, conçu avec précision et testé pour vous offrir des années de parfait fonctionnement. Ce groupe électrogène est Tri-Fuel (trois carburant) et peut fonctionner à...

  • Page 3: Introduction

    INTRODUCTION SIGNALISATION DANGER AVERT. ATTENTION NOTE Indique un danger qui, Indique un danger qui, Indique des informations Indique un danger qui, s’il n’est pas évité, considérées comme s’il n’est pas évité, s’il n’est pas évité, pourrait entraîner des importantes, mais entraînera des pourrait entraîner des blessures modérées.
  • Page 4 électrogène pour alimenter une partie de votre maison. Note : Si vous avez des questions sur l’utilisation prévue de ce groupe électrogène, contactez le service client de FIRMAN. Ce groupe électrogène est conçu pour être utilisé uniquement avec des pièces autorisées par FIRMAN.
  • Page 5 INTRODUCTION 1. Utilisez uniquement des cordons d’alimentation mis à la terre, utilisables en extérieur et adaptés à vos charges. Pour fournir de l’énergie à l’aide de cordon d’alimentation Calibre Minimal, Utilisation Extérieur Ampérage Total Up to 50 FT (15m) Jusqu’à 13A Jusqu’à...

  • Page 6: Caractéristiques Et Commandes

    3- Bouchon de réservoir 15- Sélecteur GPL/GN 4- Levier d’étouffement 16- Support tuyau 5- Filtre à air 17- Tuyau GPL avec régulateur 6- Moteur FIRMAN OHV 439cc 18- Cordon d’alimentation 7- Démarreur à rappel (L14-30Pà4X5-20R) 8- Roues de 10” 19-Support cordon d’alimentation 9- Bouchon de remplissage d’huile...
  • Page 7 FEATURES AND CONTROLS ② ④ ③ ① ⑤ ⑥ ⑦ ⑩ ⑧ ⑨ ⑪ English Customer Service: 1-844-FIRMAN1...
  • Page 8 FEATURES AND CONTROLS ① ② ④ ③ ⑤ English Customer Service: 1-844-FIRMAN1...
  • Page 9 FEATURES AND CONTROLS ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ English Customer Service: 1-844-FIRMAN1...
  • Page 10 CARACTERISTIQUES ET COMMANDES Panneau de Contrôle NOTE : La puissance totale en sortie pour toutes les prises ne doit pas dépasser la valeur nominale indiquée sur la plaque signalétique. 1. Sélecteur du carburant/interrupteur du moteur - Permet de sélectionner et d’activer les carburants : essence, GPL ou GN.

  • Page 11: Fonctionnement

    FONCTIONNEMENT 11. Couvre prise - Protège les prises de la poussière et des débris. 12. Connecteur GPL/GN (Entrée : 3/8" male) – Utilisé pour connecter le tuyau GPL/GN au groupe électrogène. 13. Sélecteur GPL/GN – Sélectionne le GPL ou le GN. 14.
  • Page 12 FONCTIONNEMENT Réduire Les Risques D’incendie AVERTISSEMENT! La chaleur/les gaz d’échappement pourraient enflammer des matériaux combustibles, des structures ou endommager le réservoir de carburant, provoquant ainsi un incendie qui pourrait entrainer des blessures graves, voire la mort. • Gardez le groupe électrogène à au moins 1.5 m de toute structure, arbre ou végétation de plus de 30 cm de haut.
  • Page 13 2. Huile Et Essence/GPL/GN Ajout De L’huile Moteur Nous recommandons l’utilisation de l’huile FIRMAN SAE 10W-30 API SL pour avoir les meilleures performances possibles. D’autres huiles de haute qualité (API SL ou supérieures) sont également acceptables. N’utilisez aucun additif d’huile spécial. La température ambiante détermine la viscosité...
  • Page 14 Assurez-vous que le carter est rempli d’huile jusqu’à la limite supérieure (H). Ne faites pas fonctionner le moteur tant que le problème de niveau d’huile n’est pas réglé. Contactez le service client FIRMAN si nécessaire. Ajout Du Carburant AVERTISSEMENT ! Le carburant et ses vapeurs sont extrêmement inflammables, ce qui...
  • Page 15 Pour un fonctionnement en haute altitude, FIRMAN peut fournir un jet de carburateur spécialement conçu pour les hautes altitudes. Le jet alternatif et les instructions d’installation peuvent être obtenus en contactant le support client de FIRMAN.
  • Page 16 FONCTIONNEMENT Connexion Du GPL/GN AVERTISSEMENT ! Le gaz de pétrole liquéfié (GPL) et le gaz naturel (GN) sont extrêmement inflammables, ce qui pourrait provoquer des brûlures ou un incendie, entraînant des blessures graves, voire la mort. • La ligne d'alimentation en carburant doit toujours être éteinte lorsque le moteur n'est pas en marche.
  • Page 17 LPG / NG (entrée) sur le panneau de commande et la source de carburant. Nous vous recommandons d'utiliser Firman 25ft (7.62m) Quick ConnectKit de tuyau (modèle 1815) ou 10 pieds (3M) Kit de tuyau de connexion rapide (modèle 1805) pour la connexion de gaz naturel (NG) (cet élément n'est pas inclus).
  • Page 18 FONCTIONNEMENT 4. Mettez le sélecteur de carburant en position « GAS ». NOTE : Lorsque le sélecteur de carburant est en position « GAS », le témoin lumineux devient rouge pendant 4 minutes avant de s’éteindre. Si le moteur démarre pendant les 4 minutes, le voyant tourne au vert.
  • Page 19 FONCTIONNEMENT 9. Ne pas utiliser le starter pendant longtemps. Dès que le moteur démarre et chauffe un peu, déplacez lentement le starter vers la position RUN. 10. Laisser le groupe électrogène fonctionner sans charge pendant quelques minutes pour se stabiliser avant de brancher tout appareil électrique dessus. NOTE : Si le moteur démarre puis s’éteint ou si le groupe électrogène s’arrête pendant le fonctionnement, vérifiez le niveau d’huile.
  • Page 20 FONCTIONNEMENT 5. Mettez le sélecteur LPG/NG en position LPG. 6. Mettez le sélecteur de carburant en position LPG/NG. : Lorsque le sélecteur de carburant est en position GPL/GN, le témoin lumineux devient rouge NOTE pendant 4 minutes avant de s’éteindre. Si le moteur démarre pendant les 4 minutes, le voyant tourne au vert.
  • Page 21 FONCTIONNEMENT 10. Pour démarrage à rappel uniquement - Déplacez le levier de starter en position « RUN ». 11. Pour le démarrage à rappel uniquement - Tirez lentement sur le cordon de démarrage jusqu’à ce qu’une résistance se fasse sentir, puis tirez rapidement et d’un coup pour démarrer le moteur. Si le moteur ne démarre pas en 2 coups avec le starter en position «...
  • Page 22 FONCTIONNEMENT • Utiliser une autre bouteille de GPL/GN pour permettre à la première de se réchauffer et ainsi se débarrasser de la glace. Répéter cette étape si nécessaire. • Placer la bouteille de GPL à l’extrémité du groupe électrogène près de la poignée, où l’air chaud du ventilateur du moteur sort du groupe électrogène.
  • Page 23 FONCTIONNEMENT 5. Mettez le sélecteur LPG/NG en position NG. 6. Mettez le sélecteur de carburant en position LPG/NG. : Lorsque le sélecteur de carburant est en position GPL/GN, le témoin lumineux devient rouge NOTE pendant 4 minutes avant de s’éteindre. Si le moteur démarre pendant les 4 minutes, le voyant tourne au vert.
  • Page 24 FONCTIONNEMENT 10. Pour démarrage à rappel uniquement - Placez le levier de starter en position « RUN ». 11. Pour le démarrage à rappel uniquement - Tirez lentement sur le cordon de démarrage jusqu’à ce qu’une résistance se fasse sentir, puis tirez rapidement et d’un coup pour démarrer le moteur. Si le moteur ne démarre pas en 2 coups avec starter en position RUN, mettez le levier de starter en position «...
  • Page 25 Appuyez sur le bouton de réinitialisation jusqu’à ce qu’il se bloque en position enfoncée. Si le GFCI ne se remet pas à zéro comme décrit, n’utilisez pas les prises. Appelez le service client de FIRMAN. • Si le GFCI se déclenche pendant son utilisation, réinitialisez et testez la prise. Les cordons d’alimentation posés au sol avec une isolation usée peuvent déclencher le GFCI.
  • Page 26 FONCTIONNEMENT • • N’utilisez pas le groupe électrogène avec des cordons d’alimentation usés, dénudés ou endommagés. N’utilisez pas le groupe électrogène par temps de pluie. • • N’utilisez pas le groupe électrogène en intérieur pour éviter la pluie. Ne manipulez pas le groupe électrogène ou les cordons d’alimentation lorsque vous vous tenez dans l’eau, pieds nus ou lorsque vos mains ou vos pieds sont mouillés.
  • Page 27 Il peut s’agir d’une intoxication au monoxyde de carbone. Une défaillance du système CO Alert est survenue*. Jaune Consulter un fournisseur de services autorisé FIRMAN. •• •• * Le voyant jaune clignote pendant cinq secondes au démarrage de la génératrice pour indiquer que le système CO Alert fonctionne correctement.
  • Page 28 FONCTIONNEMENT 2. Tournez le sélecteur de carburant sur la position OFF (O). 3. Fermez complètement les vannes d’alimentation ou robinet d’arrêt de GPL ou de GN. CLOSE Français Service client : 1-844-FIRMAN1...
  • Page 29 Maintenance - Storage CALENDRIER D’ENTRETIEN Chaque Quotidien Chaque Chaque premièr (avant PIECE NOTES heures usage) heures heures (annuel) heures Bougie Vérifiez l’état. Ajustez et nettoyez. √ Remplacez si nécessaire. d’allumage Vérifier le niveau d’huile. √ Huile moteur Remplacez √ √ Nettoyez.
  • Page 30 (H) sur la jauge d’huile. DRAIN PLUG NOTE : Nous recommandons d’utiliser l’huile FIRMAN SAE 10W-30 API SL pour de meilleures performances. D’autres huiles de haute qualité (API SL ou supérieures) sont acceptables. Voir Huile et essence/GPL/GN. Français...
  • Page 31 Maintenance - Storage Entretien Du Filtre À Air (a) Retirez soigneusement l’élément en mousse du filtre à air et lavez-le uniquement avec un détergent liquide et de l’eau. Essorez-le et utilisez un chiffon propre pour le sécher. (b) Saturez l’élément en mousse du filtre à air avec de l’huile moteur propre et mettez-le dans un chiffon propre pour éliminer l’excès d’huile.
  • Page 32 ( c) Inspectez la bougie et nettoyez-la avec une brosse métallique avant de la réinstaller. Remplacez si nécessaire. (d-1) Pour bougie d’allumage FIRMAN P/N 330723001 - Ajustez l’écart des électrodes de 0.020 - 0.024 in. (0.5 - 0.6 mm). (d-2) Pour bougie d’allumage CHAMPION N9YC - Ajustez l’écart des électrodes de...
  • Page 33 3. Retirez soigneusement les dépôts de carbone du pare-étincelles avec une brosse métallique. 3. Remplacez le pare-étincelles si nécessaire. Si des pièces de rechange sont nécessaires, assurez-vous d’utiliser uniquement des pièces d’origine FIRMAN. 4. Positionnez le pare-étincelles dans le silencieux et fixez-le avec les vis.
  • Page 34 Maintenance - Storage Remplacement De La Batterie A(M6) 1. Retirez le faisceau de bougie. 2. Retirez d’abord l’écrou et le boulon de la cosse négative (-), puis la positive (+). 3. Desserrez et retirez les écrous à oreilles (A) sur le support de la batterie. 4.
  • Page 35 Maintenance - Storage Entreposage à long terme Il est important d’empêcher la formation de dépôts de gomme dans les composants essentiels du système de carburant, comme le carburateur, les tuyaux de carburant ou le réservoir pendant l’entreposage. Les carburants mélangés à de l’alcool (appelés essence-alcool, éthanol ou méthanol) attirent l’humidité, ce qui entraîne la séparation et la formation d’acides pendant l’entreposage.
  • Page 36 1. Communiquer avec un centre de voyant jaune de défaillance 1. Défaillance du système CO du système CO clignote. services FIRMAN autorisé. Pour tout autre problème, veuillez contacter un revendeur agréé ou le service client Firman. Français Service client : 1-844-FIRMAN1...

  • Page 37: Dépannage - Spécifications

    Tension nominale 60Hz Fréquence nominale Phase Régulateur de tension Puissance Brossé Type d’alternateur FIRMAN Moteur Monocylindre, 4 temps OHV refroidi par air Type de moteur 439cc Cylindré Arrêt pour manque d’huile Type d’allumage sans coupure, volant magnétique Système de démarrage A rappel/électrique...
  • Page 38 SCHEMA ET LISTES DE PIECES T08071 SCHEMA DE PIECE Français Service client : 1-844-FIRMAN1...
  • Page 39 SCHÉMA DES PIÈCES DE MOTEUR À TROIS CARBURANTS DE 439 cm3 Français Service client : 1-844-FIRMAN1...
  • Page 40 Schéma de pièces – Liste de pièces – Schéma de câblage Groupe électrogène T08071 Description Qty. Description Qty. NO. Part Number NO. Part Number 380467002 Subsacblie Du Moteur 46.2 357713538 Jambe De Soutien 357713501 Capuchon B 46.3 336713557 Caoutchouc, Support 46.4 357713524 Capuchon A...
  • Page 41 Schéma de pièces – Liste de pièces – Schéma de câblage NO. Part Number Description Qty. NO. Part Number Description Qty. 375718302 Boulon De Bride M8 × 12 380713547 Pince métallique 357713551 380713550 Sélecteur LPG-NG Support De Pressage De La Batterie 357713546 Manche 380713549...
  • Page 42 Schéma de pièces – Liste de pièces – Schéma de câblage Moteur FIRMAN 439cc Tri-fuel Nb. pièce Description Nb. pièce Description N° N° 380723518 380723520 Carburateur Vilebrequin 357723501 357723554 Joint filtre à air Boulon de vidange 357723502 375413003 Ensemble boîtier de filtre à air...
  • Page 43 Schéma de pièces – Liste de pièces – Schéma de câblage Français Service client : 1-844-FIRMAN1...

  • Page 44: Service - Garantie

    FIRMAN GENERATOR enregistrera la garantie dès la réception de votre carte d’enregistrement de garantie et une copie de votre ticket de caisse de l’un des magasins de vente de produits FIRMAN comme preuve d’achat. Veuillez soumettre votre enregistrement de garantie et votre preuve d’achat dans les dix (10) jours qui suivent la date d’achat.
  • Page 45 Limites De La Garantie Implicite Et Des Dommages Indirects FIRMAN décline toute obligation de couvrir toute perte de temps, utilisation de ce produit, fret ou toute réclamation accessoire ou consécutive par quiconque d’utiliser ce produit. CETTE GARANTIE REMPLACE TOUTES LES AUTRES GARANTIES, EXPLICITES OU IMPLICITES, Y COMPRIS LES GARANTIES D’APTITUDE OU D’ADEQUATION DES MARCHANDS A UN USAGE PARTICULIER.
  • Page 46 FIRMAN vous recommande de conserver tous les reçus couvrant la maintenance de votre SORE et de l’équipement à moteur, mais FIRMAN ne peut refuser la couverture de la garantie uniquement pour le manque de reçus ou pour votre incapacité à assurer l’exécution de tous les entretiens programmés.
  • Page 47 (8) Tout au long de la période de garantie des émissions définie au paragraphe (b) (2), FIRMAN maintiendra un approvisionnement en pièces de rechanges suffisant pour répondre à la demande prévue pour ces pièces.
  • Page 48 SUIVEZ-NOUS SUR LES RESEAUX SOCIAUX UTILISEZ LE POUR AVOIR UNE CHANCE DE GAGNER NOS AFFAIRES Tous droits réservés. Toute réimpression ou utilisation non autorisée de ce document sans autorisation explicite et écrite est expressément interdite. P/N:380745472 Rev:00...
