5.

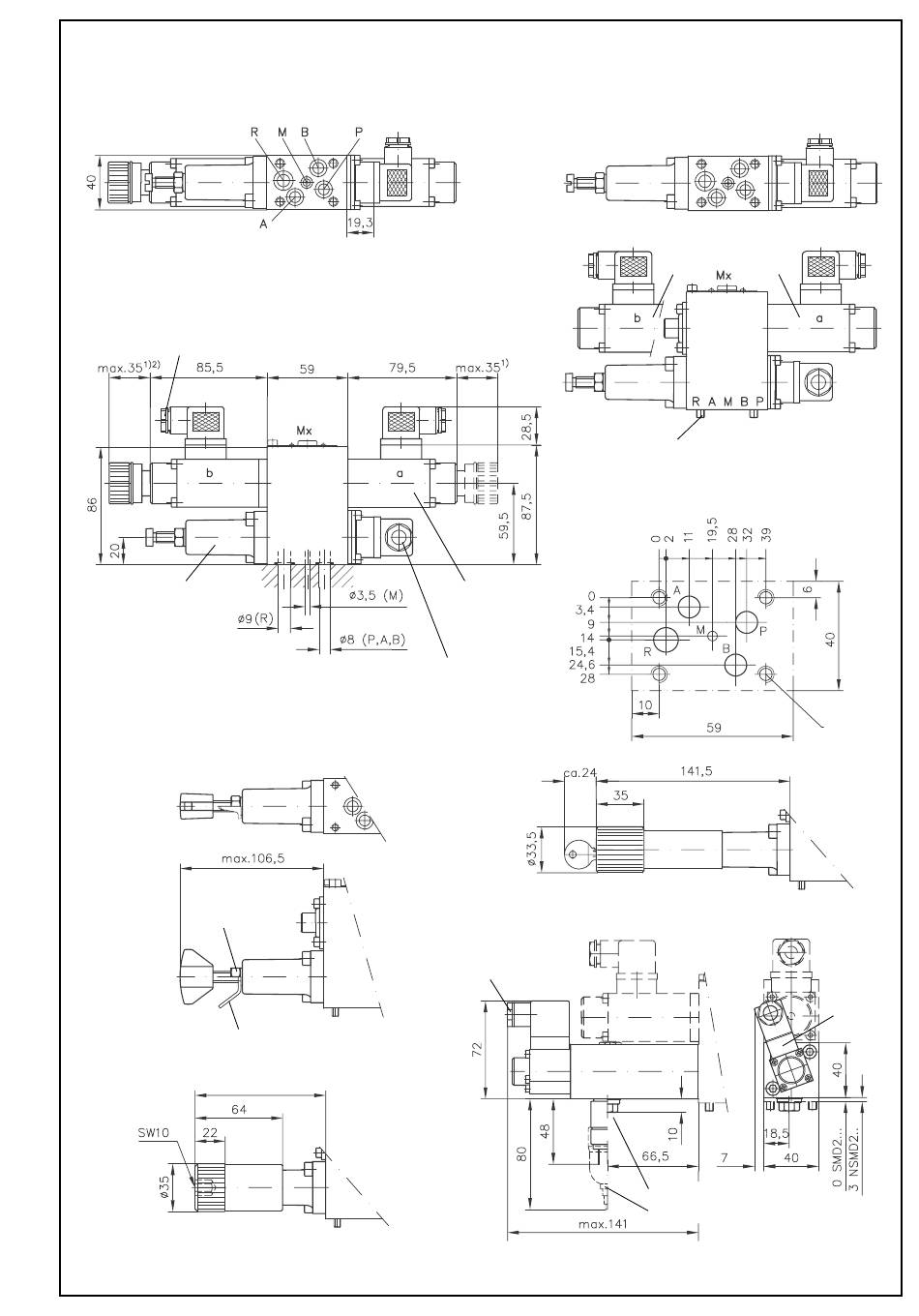

Dimensions
5.1
Modèle SMD 2
Références D, D1, E, E1, G, G1, K, K1
Etanchéité des raccordements assurée par des joints toriques en
élastomère NBR 90 Shore :
A, B, P = 9,25x1,78
R
= 10,82x1,78
M
= 5,28x1,78
Presse-étoupe Pg 9
Réducteur de
pression avec
organe de com-
mande standard
(sans réf.),
Réf. D, R, V à L
voir ci-après
Orifice pour manomètre
Mx = 1/8"gaz
Variantes de commande du régulateur de pression
Réf. D
Réf. R
Réf. V
env. 95,5
1
) en supplement pour modèles ..66 ou ..166
(para. 3.3 tableau 4)
Toutes les cotes en mm, sous réserve de modifications.
Pour les commandes de pièces dé-
tachées, jeu de joints d'étanchéité:
DS 7787-11.
Connecteur pouvant être monté
suivant des positions indexées de 4 x 90°
Electro-aimant
indexable
de 3 x 90°
Pressostat référence K
(Connecteur pouvant être monté sui-
vant des positions indexées de 3 x 90°).
Tenir compte des consignes de
montage au bas de la page 10 !
Références B, B1, W, W1
4 vis cylindriques ISO 4762 M6x55-8.8-A2K
Couple de serrage 8 Nm
Plan de pose de l'embase
Réf. L
Commande proportionnelle électrique réf. P et Q
Presse-étoupe
Pg 9
2
) en supplement pour modèles ..60 ou ..160 (para. 3.3 tableau 4)
D 7787 page 9
Position
Position
pour W, W1
pour B, B1
M6,
prof. 6
Réf. P
Réf. Q
Electro-
aimant
in-
dexable
de 180°
