D 7787
D 7787 page 10
5.2

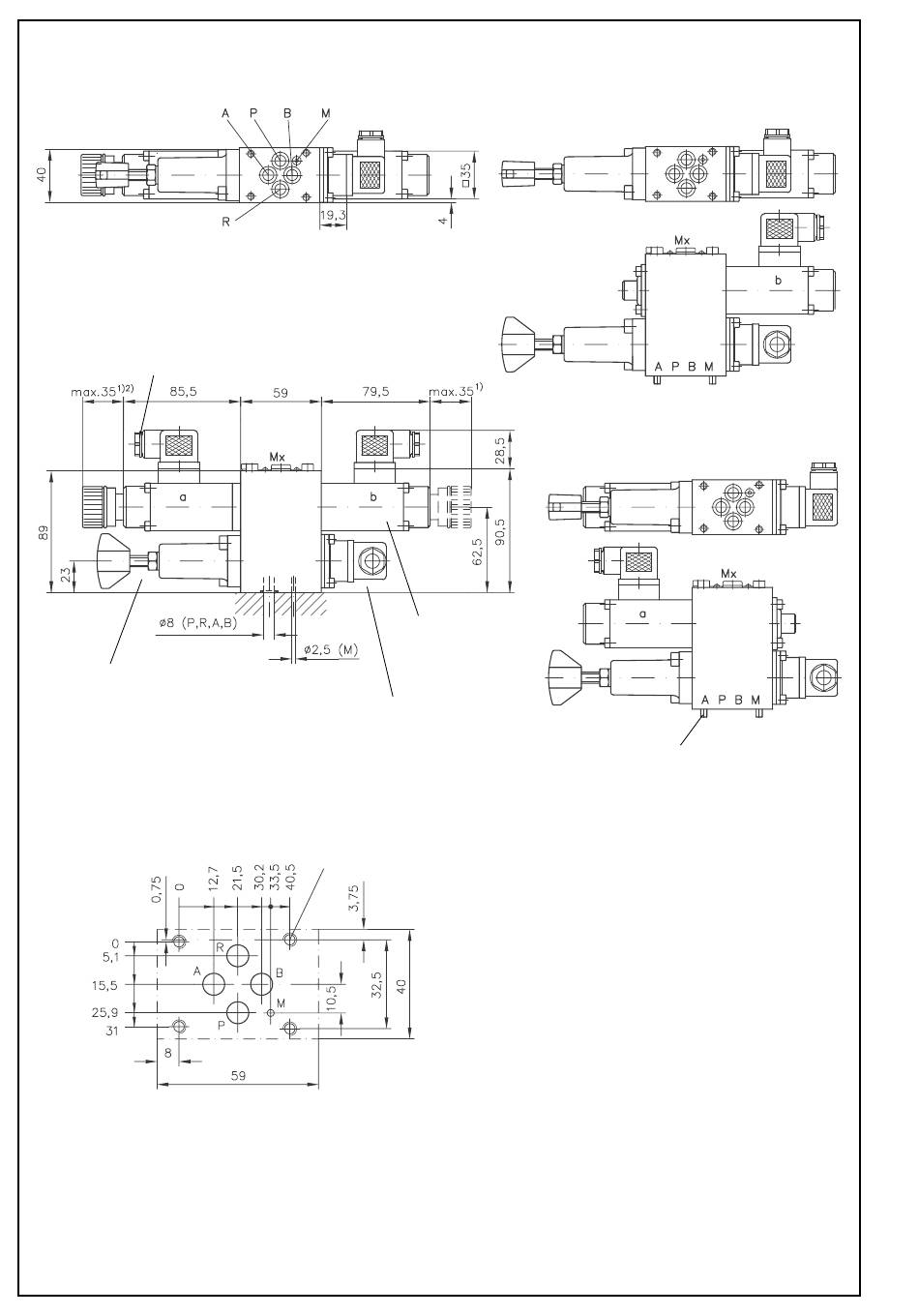

Modèle NSMD 2
Références D, D1, E, E1, G, G1, K, K1
Etanchéité des raccords assurée par des joints toriques en
élastomère NBR 90 Shore:
P, R, A, B = 9,25x1,78
M
= 2,90x1,78
Pour les commandes de pièces détachées, jeu de joints
d'étanchéité : DS 7787-12.
Presse-étoupe Pg 9
Réducteur représenté ici avec
l'organe de commande D,
pour les autres organes de
commande voir modèle SMD2
page 9
Orifice pour manomètre 1/8"gaz
Plan de pose de l'embase
Connecteur pouvant être monté
suivant des positions indexées de 4 x 90°
Electro-aimant
indexable de
3 x 90°
Pressostat référence K
(Connecteur pouvant être
monté suivant des positions
indexées de 3 x 90°).
M5, prof. 6
Références B, B1
Références W, W1
4 vis cylindriques
ISO 4762 M5x95-12.9 zinguées
Couple de serrage 6 Nm
Instructions de montage du pressostat :
Valable pour modèles SMD 2 et NSMD 2
L'étanchéité du connecteur est assurée par un joint
en caoutchouc. Pour une bonne étanchéité, un
couple de serrage de la vis M3 de 25 à 30 Ncm est
suffisant.
Serrage de la vis M3 sans couple :
Lorsque le connecteur mobile est enfiché à fond sur
le connecteur fixe, continuer à serrer la vis M3 d'un
tour et demi.
Attention: une vis trop serrée peut entraîner un dé-
placement du point de commutation du pressostat.
1
) en supplement pour modèles ..66 ou ..166
(Para. 3.3 Tableau 4)
2
) en supplement pour modèles ..60 ou ..160
(Para. 3.3 Tableau 4)
