3.2.2 Montage de l'unité de base
2
1
A
B
+ +
C D
+ + +
Vidage d'angle Advantix

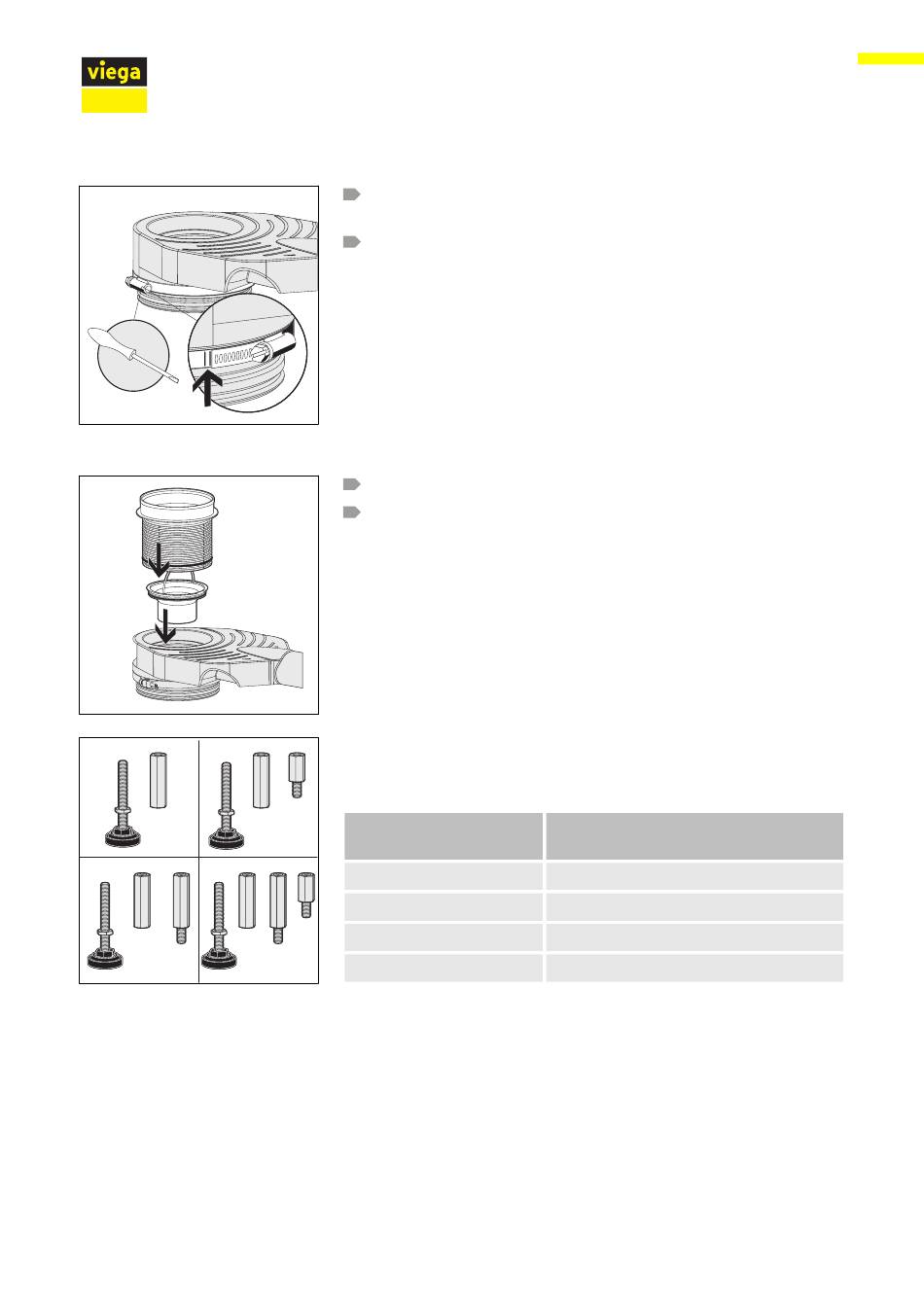

Serrer la bague de fixation avec un tournevis au couple maximal de
2,5 Nm ± 0,2 Nm.
De façon alternative, serrer la vis jusqu'à ce que les repères sur la
bague de fixation correspondent.
Mettre en place le tube plongeur (1).
Mettre en place la pièce de compensation de hauteur (2) avec l'O-
ring.
Selon la hauteur de montage souhaitée, des réglages en hauteur corres‐
pondants doivent être montés en plus des pieds :
+
Hauteur du vidage d'angle
110 à 140 mm
140 à 165 mm
+
+
170 à 190 mm
190 à 215 mm
Réglage en hauteur
conformément à l'illustration
A
B
C
D
