Viega Advantix Notice D'utilisation

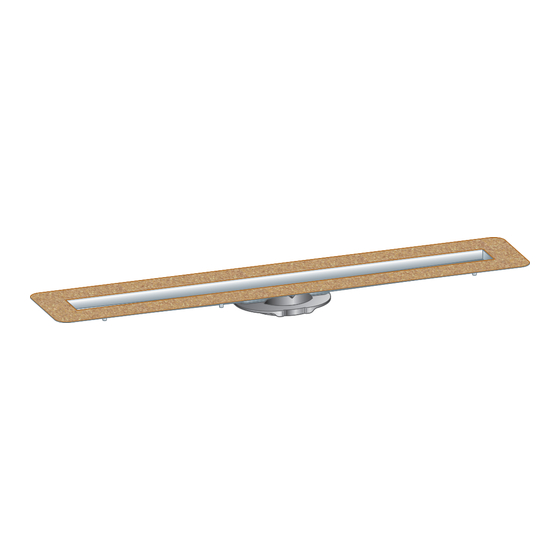

Unité de base pour la rigole de douche
Masquer les pouces
Voir aussi pour Advantix:
- Notice d'utilisation (30 pages) ,
- Notice d'utilisation (12 pages)
Manuels Connexes pour Viega Advantix
Sommaire des Matières pour Viega Advantix
- Page 1 BEfr Notice d'utilisation Unité de base Advantix pour la rigole de douche Advantix pour étanchéité composite (douche carrelée) avec natte d'étan‐ chéité Modèle Année de fabrication (à partir de) 4982.10 04/2016...
- Page 2 3.2.4 Raccordement de la rigole de douche 3.2.5 Préparation pour les corps de métier consécu‐ tifs 3.2.6 Étanchement de la rigole de douche 3.3 Entretien 3.3.1 Consignes d'entretien 3.3.2 Nettoyage Unité de base Advantix pour la rigole de douche Advantix...
- Page 3 Table des matières 3.4 Traitement des déchets Unité de base Advantix pour la rigole de douche Advantix...
- Page 4 échéant, à la maintenance de ce produit. Cette restriction ne s'applique pas aux éventuelles remarques concernant l'utilisation. Le montage des produits Viega doit être effectué dans le respect des règles techniques généralement reconnues et des notices d'utilisation Viega.
- Page 5 : les informations fournies ici ne sont pas obligatoires pour d'autres pays et zones mais elles devraient, comme indiqué plus haut, être considérées comme aide. Unité de base Advantix pour la rigole de douche Advantix...
- Page 6 Étanchéités composites homolo‐ EN 14891 guées Étanchéité des espaces intérieurs DIN18534 Réglementations du paragraphe : Fluides Domaine de validité/remarque Réglementation valable pour l'Al‐ lemagne Eaux usées domestiques cou‐ DIN 1986-3 rantes Unité de base Advantix pour la rigole de douche Advantix...
- Page 7 Marquage fabricant Marquage de conformité Adresse Viega Technology GmbH & Co.KG Viega Platz 1 57439 Attendorn Allemagne Norme en vigueur DIN EN 1253-1 Catégorie de produit selon le comportement thermique Unité de base Advantix pour la rigole de douche Advantix...
- Page 8 0,4 l/s 0,45 l/s Modèle 4982.94 à partir de 95 mm 50 mm 0,9 l/s 1,1 l/s Vidage sans siphon à partir de 95 mm 1,2 l/s 1,2 l/s modèle 4982.83 Unité de base Advantix pour la rigole de douche Advantix...
- Page 9 Les pièces suivantes ne font pas partie du matériel fourni et doivent être commandées séparément : Siphon Pieds réglables Cadre de montage Grille Matériel d'étanchement Voir Ä Chapitre 2.6 « Accessoires nécessaires » à la page 13 Unité de base Advantix pour la rigole de douche Advantix...
- Page 10 être effectués conformément aux normes et réglemen‐ tations applicables, voir : Ä « Réglementations du paragraphe : Étan‐ chéité » à la page 6. Unité de base Advantix pour la rigole de douche Advantix...
- Page 11 Informations produit Fig. 2: Schéma d'une étanchéité composite Unité de base Advantix pour la rigole de douche Advantix...
- Page 12 Fig. 3: Schéma de structure de l'étanchéité composite – pente de la chape min. 1 à 2 % Grille Pièce de support avec bride à coller Carrelage Colle pour carrelage Étanchéité composite Chape Bavette d'étanchéité Colle Unité de base Advantix pour la rigole de douche Advantix...
- Page 13 2.5.2 Protection incendie Les rigoles de douche et vidages Advantix peuvent être réalisés en ver‐ sion coupe-feu. À cet effet, le fourreau R120 peut être introduit dans la construction de plancher. De cette façon, une durée de résistance au feu de jusqu'à...
- Page 14 Hauteur de construction à partir de 95 mm Débit du vidage Hauteur d'eau 10 mm : 0,9 l/s Hauteur d'eau 20 mm : 1,1 l/s Fig. 7: Siphon modèle 4982.94 Unité de base Advantix pour la rigole de douche Advantix...
- Page 15 Pour une hauteur de montage de 95 à 155 mm Fig. 9: Set de pieds réglables modèle 4982.90 Pour une hauteur de montage de 70 à 110 mm Fig. 10: Set de pieds réglables modèle 4982.91 Unité de base Advantix pour la rigole de douche Advantix...
- Page 16 Cadre de montage Modèle angulaire Fig. 11: Cadre de montage modèle 4982.30 Modèle arrondi Fig. 12: Cadre de montage modèle 4982.40 Version standard Fig. 13: Cadre de montage modèle 4982.45 Unité de base Advantix pour la rigole de douche Advantix...
- Page 17 Une couche de mortier doit être appliquée sur toute la surface sous la rigole de douche. Coordonner tous les détails de montage pertinents, notamment con‐ cernant l'étanchéité composite, avec les corps de métier consécutifs responsables. Unité de base Advantix pour la rigole de douche Advantix...
- Page 18 Outils et matériel Outils spéciaux Clé plate de 8 pour le montage de la grille Foret, 6 mm Outil pour le retrait de la grille (par ex. modèle 4965.90, réf. 689 704) Unité de base Advantix pour la rigole de douche Advantix...
- Page 19 C - Modèle 4982.94 D - Modèle 4982.83 ▶ Déterminer la hauteur de montage (H). ▶ Contrôler l'état de salissure de l'élément de raccordement et le net‐ toyer le cas échéant. Unité de base Advantix pour la rigole de douche Advantix...
- Page 20 Montage des pieds réglables et de l'embout d'évacuation ▶ Pour les hauteurs de montage jusqu'à 70 mm : Ajuster l'unité de base dans le lit de mortier. ≦ 7 0 Unité de base Advantix pour la rigole de douche Advantix...
- Page 21 Pour le montage, voir la notice d'utilisation du set de pieds régla‐ bles. ▶ Mettre en place le godet de siphon. ▶ Tourner le godet de siphon de 90° vers la droite. Unité de base Advantix pour la rigole de douche Advantix...
- Page 22 Ajuster l'unité de base horizontalement dans toutes les directions. ▶ En cas de hauteur de montage supérieure à 95 mm, bloquer le siphon afin qu'il ne puisse pas glisser en le calant à l'aide de mor‐ tier. Unité de base Advantix pour la rigole de douche Advantix...
- Page 23 Enfoncer l'embout d'évacuation entièrement dans le tube d'évacua‐ tion. 3.2.5 Préparation pour les corps de métier consécutifs ▶ Remplir la rigole de douche d'eau. ▶ Contrôler l'étanchéité du corps du vidage et de la tuyauterie. Unité de base Advantix pour la rigole de douche Advantix...
- Page 24 Retirer le bloc de mousse rigide de l'emballage. ▶ Mettre en place l'insert de protection en mousse rigide. L'insert de protection sert d'aide au montage et de protection contre les salissures. ▶ Monter le cache de protection. Unité de base Advantix pour la rigole de douche Advantix...
- Page 25 L'étanchéité peut être effectuée au choix avec ou sans l'utilisation de colle de montage. La colle de montage ne fait pas partie du matériel fourni. Nous vous recommandons d'utiliser le modèle 4938.33, réf. 571 788. Unité de base Advantix pour la rigole de douche Advantix...
- Page 26 La bande doit entourer la rigole de douche sur toute la surface. ▶ Appliquer une première couche épaisse d'étanchéité composite sur la chape et sur la bride. Observer les consignes d'utilisation du fabricant de l'étanchéité composite. Unité de base Advantix pour la rigole de douche Advantix...
- Page 27 Si le montage d'un profilé de finition n'est pas prévu, le sol est désor‐ mais prêt à être carrelé Ä « Pose du carrelage (montage sans profilé de finition) » à la page 31. Unité de base Advantix pour la rigole de douche Advantix...
- Page 28 La bande d'étanchéité doit entourer la rigole de douche sur toute la surface. ▶ Ouvrir la cartouche de la colle de montage à l'aide d'un outil adapté. INFORMATION ! Contrôler la date de péremption de la cartouche. Unité de base Advantix pour la rigole de douche Advantix...
- Page 29 Répartir de façon homogène la colle de montage à l'aide d'une spa‐ tule. ▶ Appliquer une première couche épaisse d'étanchéité composite sur la chape. Observer les consignes d'utilisation du fabricant de l'étanchéité composite. Unité de base Advantix pour la rigole de douche Advantix...
- Page 30 Si le montage d'un profilé de finition n'est pas prévu, le sol est désor‐ mais prêt à être carrelé Ä « Pose du carrelage (montage sans profilé de finition) » à la page 31. Unité de base Advantix pour la rigole de douche Advantix...
- Page 31 Polir l'arête du carrelage. Pour finir, une grille doit être montée. Pour connaître les grilles adap‐ tées, voir le catalogue. Pour le montage, voir la notice d'utilisation de la grille. Unité de base Advantix pour la rigole de douche Advantix...
- Page 32 à vaisselle pour le nettoyage. Nettoyage du vidage ▶ Retirer la grille, par ex. à l'aide de l'outil d'extraction modèle 4965.90, réf. 689 704. ▶ Retirer le panier et le nettoyer sous l'eau courante. Unité de base Advantix pour la rigole de douche Advantix...
- Page 33 Retirer le tube plongeur du siphon. ▶ Nettoyer le panier et le tube plongeur. ▶ Retirer le godet de siphon. ▶ Nettoyer l'unité de base. ▶ Remettre en place le godet de siphon. Unité de base Advantix pour la rigole de douche Advantix...
- Page 34 ▶ Retirer la grille, par ex. à l'aide de l'outil d'extraction modèle 4965.90, réf. 689 704. ▶ Nettoyer la grille et la rigole de douche. ▶ Rincer à l'eau claire. Unité de base Advantix pour la rigole de douche Advantix...
- Page 35 Trier le produit et l'emballage selon les groupes de matériaux respectifs (par ex. papier, métaux, matières plastiques ou métaux non ferreux) et les mettre au rebut conformément à la législation nationale applicable. Unité de base Advantix pour la rigole de douche Advantix...
- Page 36 Viega Belgium sprl info@viega.be viega.be BEfr • 2022-08 • VPN200130...
