RT 115 pour régulation
des installations de
ventilation des locaux
agricoles types étables
A. Résistance amont
B. Bulbe à canne
C. Elément chauffant
10 | 520B7213 | IC.PD.P10.E4.04
Fig. 12

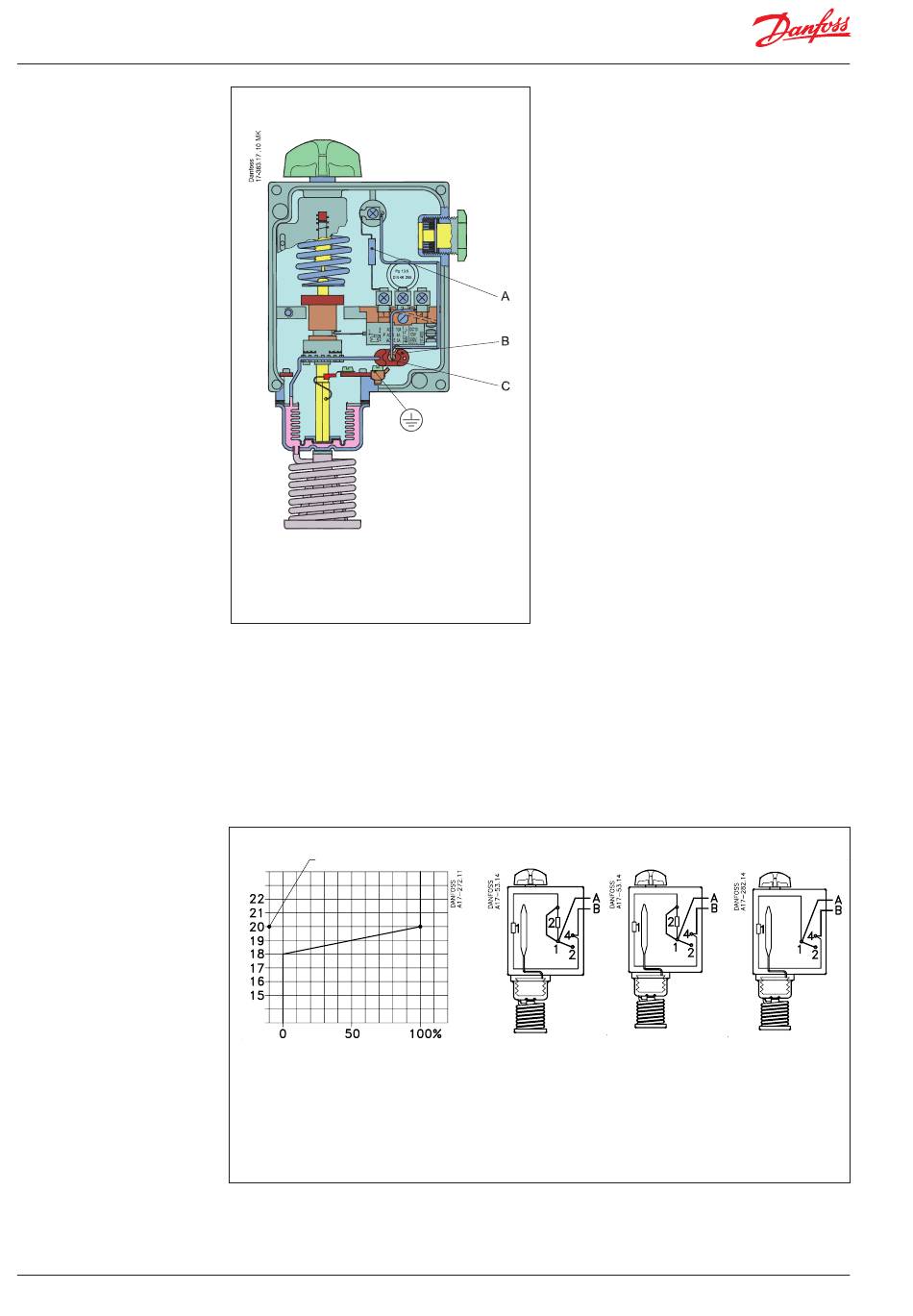

Le RT 115 comporte deux bulbes reliés à l'espace
situé entre le soufflet et son boîtier, voir fig. 12.
L'un des bulbes est un élément extérieur fixe
ordi nai re à capillaire enroulé, l'autre un bulbe
à can ne placé dans le boîtier du thermostat.
Le bulbe à canne est réchauffé par l'élément
chauffant qui est enclenché quand le thermostat
arrête les venti la teurs et dé-clenché quand le
thermostat les démarre.
[°C]
Exemple de réglage
Temps de marche des ventilateurs en
pour cent
Fig. 13
Le fonctionnement est le suivant:
Si la température ambiante se trouve au-
dessus de la valeur de réglage du thermostat
(par exemple 20 °C), les ventilateurs marchent
continuelle ment (temps de service 100%). Si la
température du local chute au-dessous de 20 °C,
l'inversion du système de contact déclenche les
ventilateurs et enclenche l'élément chauffant
du bulbe à canne. Si celui-ci est réchauffé, la
pression monte dans l'élément thermostatique,
provoquant une nouvelle inversion des contacts:
les ventilateurs sont enclen chés et le corps
chauffant déclenché.
Si la température chute à plus de 2 °C au-
dessous de celle réglée, en l'occurrence 18 °C, les
ventila-teurs sont arrêtés totalement. L'élément
chauffant est enclenché comme d'habitude, mais
il n'est plus capable de réchauffer suffisamment
le bulbe à canne pour accroître la pression
dans l'élément thermostatique au point de
réenclencher les venti-lateurs.
Pour une température dans l'étable inférieure à
18 °C, le temps de service est donc 0% (fig. 13).
Pour d'autres températures que celle indiquée,
la ligne oblique est translatée. L'angle à droite du
schéma représente toujours la valeur de réglage.
On peut donc maintenir une ambiance stable
avec une ventilation dont la périodicité est
fonction de la différence entre la température
ambiante actuelle et la température de
réglage. Si la température est toujours réglée
à 2 °C au moins au-dessus de la température
ambiante minimum, on évite que le thermostat
ne contribue à une chute de la tempé rature
ambiante au-dessous du niveau désiré.
017-519766, 380 V
017-519766, 239 V
A: Entrée de phase pour ventilateur
B: Fil d'asservissement
Schéme de connexion du RT 115
