Installation
3.3 Raccordements du détecteur
Précaution . . .
tiques
Toujours utiliser une méthode éprouvée pour
empêcher toute décharge électrostatique (ESD)
lors de l'installation d'un objectif ou de la fixa-
tion d'un câble.
cautions risque d'endommager les circuits du
capteur.
Avertissement . . .
Avant de brancher ou de débrancher des
câbles, s'assurer que le système est bien hors
tension.
Tension d'alimentation (fils marron et bleu),
Broches 11 et 12
Le capteur a besoin d'une alimentation de 10-30 V cc sous
650 mA (OMNI) ou 550 mA (OMNI 1.3) avec un courant
maximum de 24 V cc. Si un éclairage est alimenté par le
capteur, la tension d'entrée doit être de 24 V cc ± 10%.
Sélection électrique
Les entrées du capteur (déclenchement, validation de pro-
gramme, apprentissage à distance et Entrées TOR) ainsi
que les sorties peuvent être configurées en NPN (courant
descendant) ou PNP (courant ascendant). Cette sélection se
fait dans la fenêtre « système », sur l'onglet Entrée/Sortie,
(voir la Figure 3-3).
Une fois NPN ou PNP sélectionné, toutes les entrées et les
sorties sont de type NPN ou PNP.

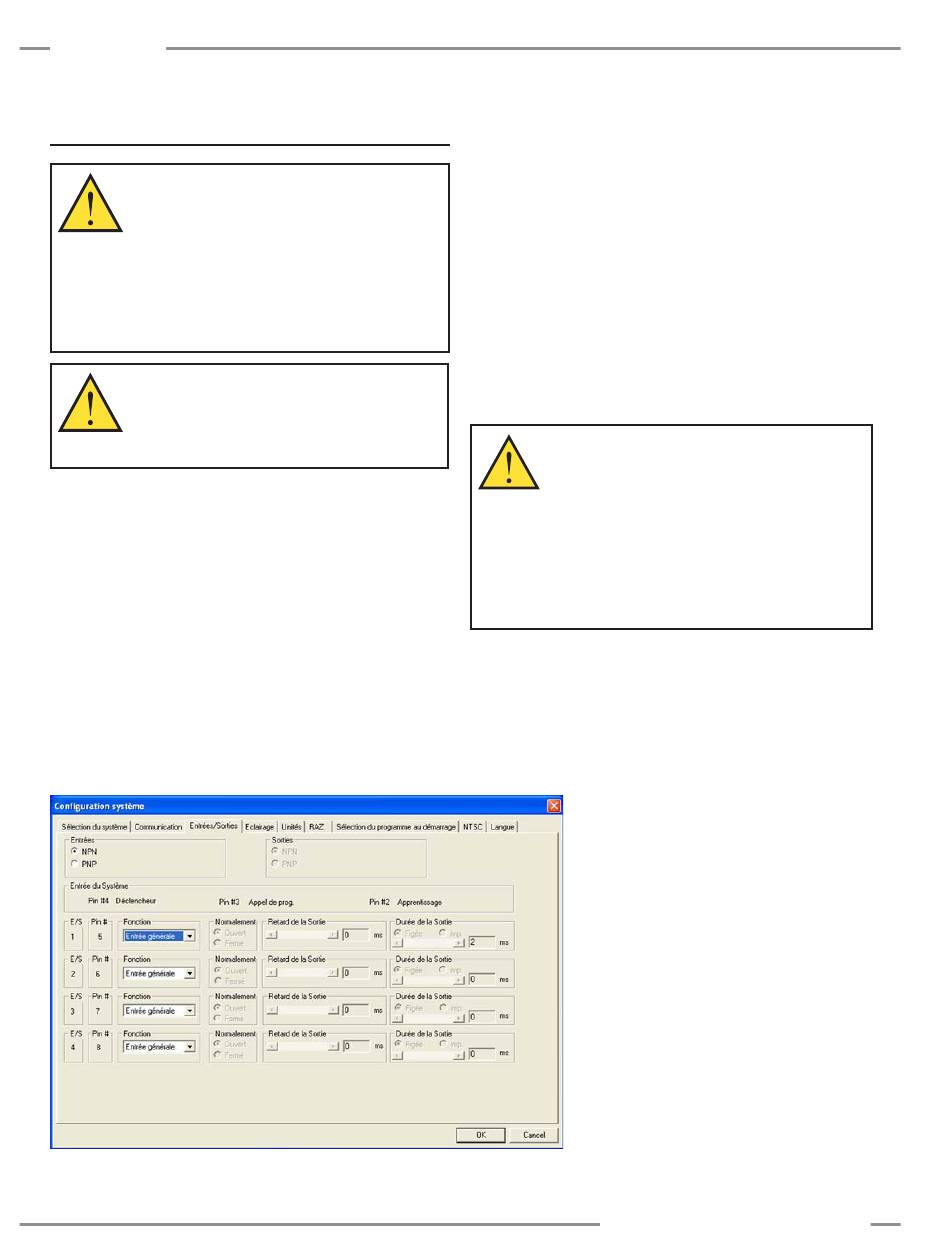

Figure 3-3. Onglet Entrée/Sortie de la fenêtre « Système » pour sélectionner
NPN ou PNP
8
Numéro de référence 127868 rév. B
Décharges électrosta-
Tout non-respect de ces pré-
Risque de choc
PresencePLUS P4 OMNI/OMNI 1.3
Déclencheur (Fil rose), broche 4
• Il faut que le détecteur reçoive une entrée d'un déclen-
cheur externe pour l'acquisition des images
• Le détecteur peut être configuré pour répondre au début
ou à la fin de l'impulsion de déclenchement (voir la Figure
3-4)
• L'impulsion de déclenchement est réglable de 1 millise-
conde à 8 secondes. Par défaut elle est de 1 milliseconde
• Modes de déclenchement
- Entrée mode PNP (PNP externe)
- Entrée mode NPN (NPN externe)
Précaution . . .
Observer les précautions suivantes pour éviter
d'endommager les circuits du capteur :
• Ne pas raccorder le détecteur à une alimentation électri-
que autre que 10 à 30 Vcc
• Éloigner les composants à au moins 250 mm des câbles
d'alimentation
• Éloigner les composants de toutes les alimentations et
moteurs haute tension
Banner Engineering Corp.
www.bannerengineering.com • Tél. : 763.544.3164
Manuel de l'utilisateur
Risques de tension
Minneapolis, U.S.A.
•
