Connexion à RSD1

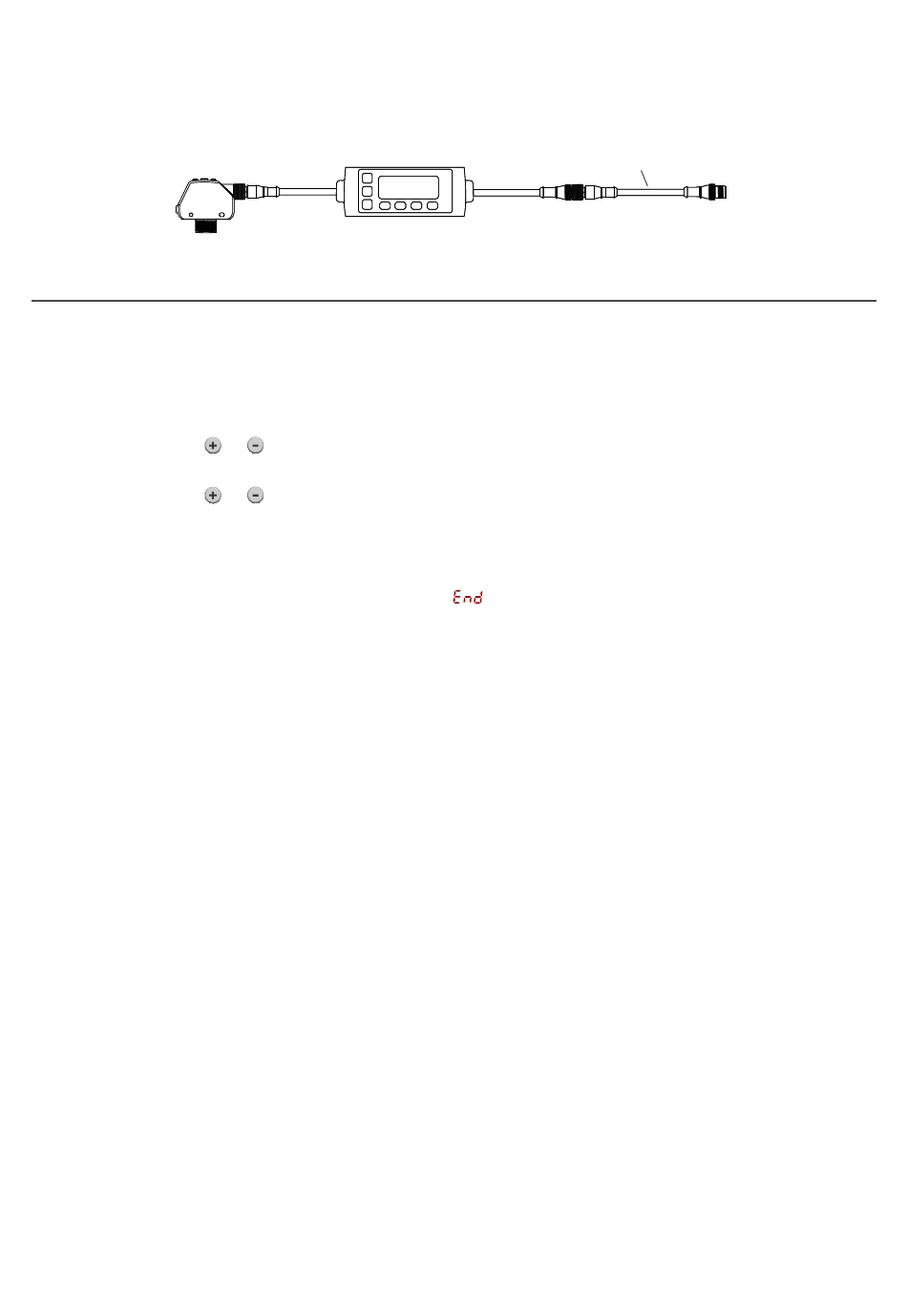

Le schéma suivant illustre la connexion du Q4XTULAF600, Q4XTILAF600, Q4XTULAF610 ou Q4XTILAF610 à l'accessoire RSD1 en option.
Q4X
Programmation du détecteur
Programmez le détecteur à l'aide des boutons du détecteur ou l'entrée déportée (options de programmation limitées).
Outre la programmation du détecteur, utilisez l'entrée déportée pour désactiver les boutons et prévenir les modifications de programmation
non autorisées ou accidentelles. Référez-vous au manuel d'instructions, nº 185624, pour plus d'informations.
Mode Setup (réglage)
1. Accédez au mode Setup et au menu du détecteur en appuyant et en maintenant le bouton MODE enfoncé pendant plus de 2 sec-
ondes.
2. Utilisez les boutons
3. Appuyez sur le bouton SELECT pour sélectionner une option de menu et accéder aux sous-menus.
4. Utilisez les boutons
5. Sélectionnez une des options.
• Appuyez sur le bouton SELECT pour sélectionner une option du sous-menu et revenir dans le menu principal.
• Appuyez sur le bouton SELECT et maintenez-le enfoncé pendant plus de 2 secondes pour sélectionner et sauvegarder une
option du sous-menu et revenir en mode Run (fonctionnement).
Pour sortir du mode Setup et revenir en mode Run, accédez à l'option
4
Illustration 11. Q4X à RSD1
RSD1
et pour naviguer dans le menu.
et pour naviguer dans les sous-menus.
www.bannerengineering.com - Tel: +1-763-544-3164
Capteur laser analogique Q4X en acier inoxydable
MQDC-540..SS*
* Rallonge en option : MQDEC3-5..SS
et appuyez sur SELECT.
