PFT SILOJET III T Partie 2 Présentation – Utilisation

Structure et fonction

11 Structure et fonction

11.1 Vue d'ensemble des modules

10
9
8
7
6

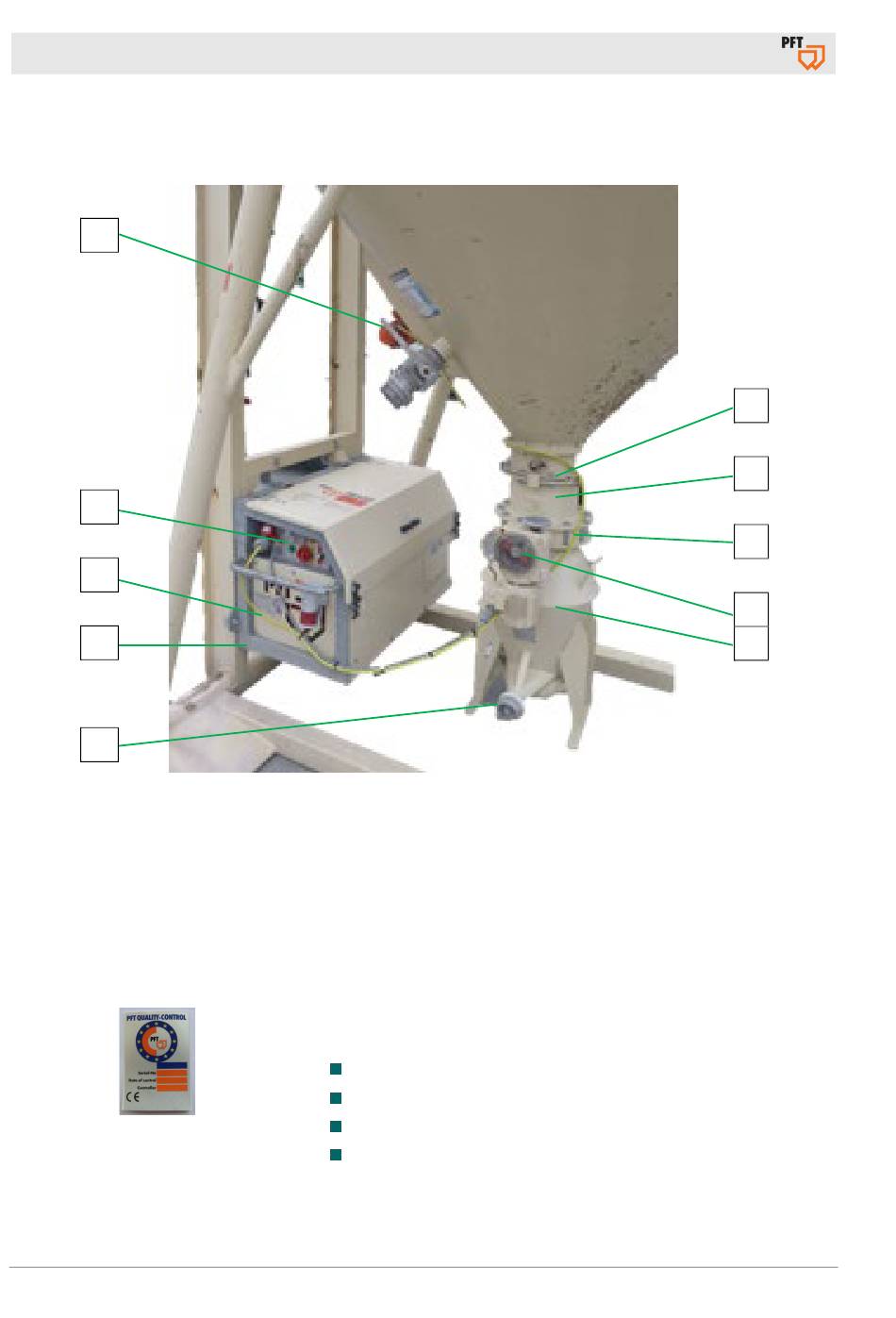

Illustration 3 : Présentation des composants
1. Clapet du silo
2. Pièce intermédiaire
3. Robinet d'arrêt
4. Actionneur type 6
5. Récipient d'alimentation
12 Autocollant de contrôle de qualité
Illustration 4 : Autocollant de contrôle
de qualité
Page 12
6. Raccordement du tuyau de matériau
à la machine à crépir
7. Cadre SILOJET
8. Compresseur rotatif KDT 3.140 / 3.145 dans le cadre
9. Armoire de commande dans le cadre
10. Vibrateur
L'autocollant de contrôle de qualité comprend
les informations suivantes :
Conformité CE conformément aux directives UE
Serial-No / Numéro de série
Controller / Signature
Date du contrôle
1
2
3
4
5
