- La capacité de la batterie de l'alimentation externe doit être suffisante pour alimenter les détecteurs
sur l'ensemble des sorties de l'alimentation externe, suite à une coupure de secteur pendant 12 h en
veille suivies de (5 min + 5 min) en alarme.
- Calculez le courant consommé sur l'ensemble des sorties de l'alimentation pendant l'autonomie
(absence secteur) avec la formule suivante : I1 (mA) = Nbr total de détecteurs raccordés x 3,5
- Calculez la capacité consommée avec la formule suivante : C1 (Ah) = I1 x 12,2 /1000
- A partir des valeurs I1 et C1, appliquez les instructions du fabricant de l'alimentation externe pour
dimensionner et choisir l'alimentation externe
- Séparez d'au moins 10 cm les câbles de la boucle adressable rebouclée et de la boucle secondaire

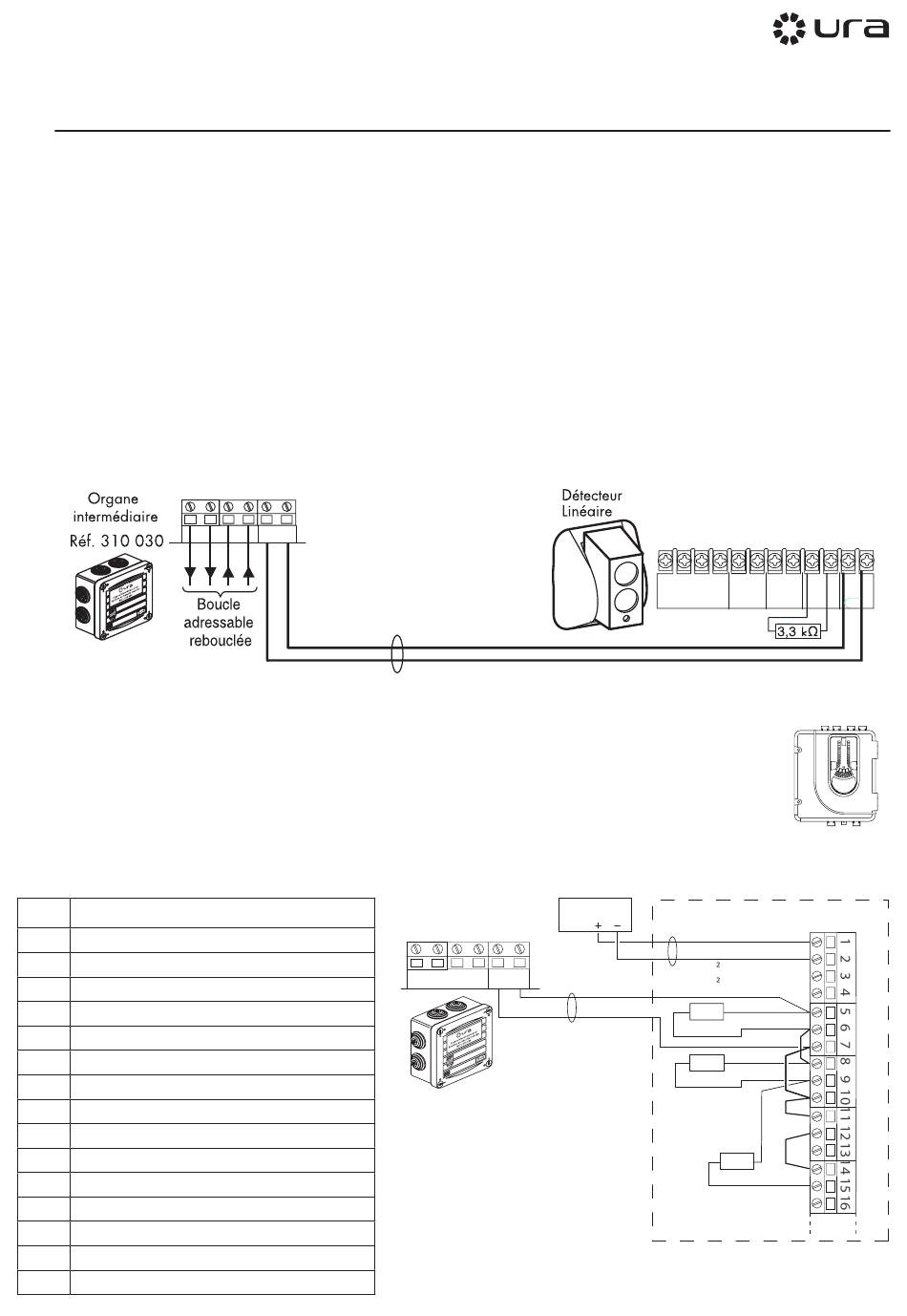

Raccorder les détecteurs linéaires de fumée - réf. 330 107 (T.B.T.S.)
Raccordez les détecteurs à l'ECS adressable via un organe intermédiaire
- Raccordez 2 organes intermédiaires max. par bus de détection
- Raccordez 1 détecteur linéaire max. par organe intermédiaire
- Raccordez 2 détecteurs linéaires maximum par bus de détection adressable
- Séparez d'au moins 10 cm les câbles de la boucle adressable rebouclée et de la boucle secondaire
+ - + -
+
A
Raccorder les détecteurs automatiques de fumée par aspiration - réf. 330 110 (T.B.T.S.)
- Raccordez les détecteurs à l'ECS adressable via un organe intermédiaire
- Raccordez 2 organes intermédiaires max. par bus de détection
- Raccordez 1 détecteur max. par organe intermédiaire
- Respectez les polarités
- Séparez d'au moins 10 cm les câbles des boucles adressables rebouclées de ceux de la ligne conventionnelle L1 L2
- Si l'EAE a deux sorties protégées, vous pouvez raccorder un détecteur réf. 330 110 à chacune
Borne Fonction
1
Entrée d'alimentation externe +
2
Entrée d'alimentation externe -
3
Non utilisée - Entrée d'alimentation auxiliaire +
4
Non utilisée - Entrée d'alimentation auxiliaire -
5
Relais d'alarme NF CH1
6
Relais d'alarme C CH1
7
Relais d'alarme NO CH1
8
Relais d'alarme NF CH2
9
Relais d'alarme C CH2
10
Relais d'alarme NO CH2
11
Relais de défaut NF CH1
12
Relais de défaut C CH1
13
Relais de défaut NO CH1
14
Relais de défaut NF (AUX) CH2
15
Relais de défaut C (AUX) CH2
+
-
-
+
-
L1
L2
ADRESSABLE
CONVENTIONNEL
Câble une paire 9/10
500 m max.
, C2
e
EAE 24 V
Organe intermédiaire
Réf. : 310 030
+
-
+
-
+
-
L1
L2
ADRESSABLE
CONVENTIONNEL
Câble une paire 9/10
1000 m max.
A
23
K- K+ Dt- Dt+
Noc C
Noc C
Key Box
Rel 2
Rel 1
Détecteur de fumée par aspiration
Câble alimentation, CR1
1,5 mm : 100 m max.
2,5 mm : 200 m max
560 Ω
, C2
2 W ± 5%
e
560 Ω
2 W ± 5%
3.3 kΩ
1/4 W ± 1%
- +
- +
Bout
Bin
