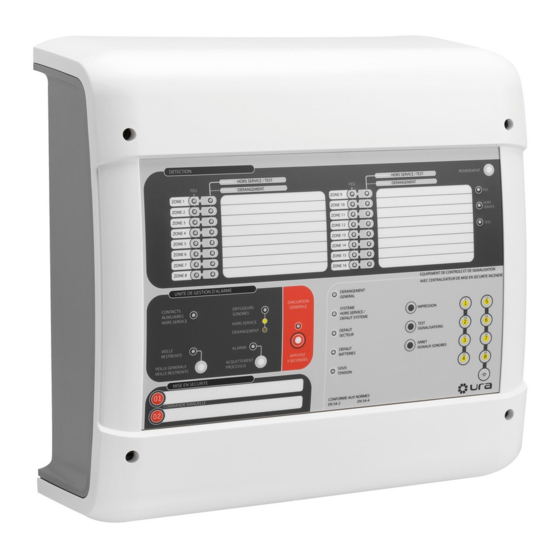

- Page 1 ECS 2/4/8/16 CMSI Réf. : 315 100 / 315 110 / 315 120 / 315 130 Notice installateur Certifié EN 54-2, EN 54-4, NF S 61-934, NF S 61-935, NF S 61-936, NF S 61-940 LE03767AB...
-
Page 2: Table Des Matières
Sommaire Descriptif du système URA pour les ECS 2/4/8/16 CMSI • Généralités ................................4 • Composition du système et Association ........................4 • Choix du matériel ..............................4 Implantation du matériel • Matériel ..................................5 • Boucles de détection ............................... 5 • Câblage ................................... 5 Signification des voyants et commandes de la face avant Les SSI de catégorie A... - Page 3 • Une alarme feu a été déclenchée : au moins un voyant rouge “FEU” de la partie “Détection” de l’ECS/CMSI s’allume en fixe, l’ECS/CMSI émet un signal sonore et le voyant rouge “EVACUATION GENERALE” est allumé 27 • Procédure manuelle de déclenchement d’alarme générale et de mise en sécurité ..........28 Association des zones de détection et des zones de mise en sécurité Maintenance • Opérations de vérifications périodiques ........................29 • Opérations de maintenance ............................ 29 Caractéristiques techniques Lexique Références URA L’installation des systèmes de détection doit être réalisée par des entreprises spécialisées et dûment qualifiées. Une installation et une utilisation incorrectes peuvent entraîner des risques de choc électrique ou d’incendie. Avant d’effectuer l’installation, lire la notice, tenir compte du lieu de montage spécifique au produit. Tous les produits URA doivent exclusivement être ouverts et réparés par du personnel formé et habilité. Toute ouverture ou réparation non autorisée annule l’intégralité des responsabilités, droits à remplacement et garanties. Utiliser exclusivement les accessoires de la marque URA. LE03767AB...
-
Page 4: Descriptif Du Système Ura Pour Les Ecs 2/4/8/16 Cmsi
Descriptif du système pour les ECS 2/4/8/16 CMSI Généralités Il intègre à la fois la détection, d’incendie, déclencheurs manuels, par détecteurs automatiques et - d es diffuseurs sonores et/ou Conforme aux normes EN 54-2, lumineux standards ou blocs déclencheurs manuels, la gestion EN 54-4, NF S 61-934, NF S 61-935, de l’alarme et 2 lignes de commande autonomes d’alarme sonores NF S 61-936 et NF S 61-940. (à rupture de courant, sans contrôle de (BAAS), Les ECS 2/4/8/16 CMSI - des tableaux de report de position) pilotant 2 lignes de DAS. conventionnels sont conçus pour Les fonctions assurées par le CMSI signalisation, répondre aux exigences du SSI de interne sont : - des DAS avec alimentation à catégorie A. rupture. - le compartimentage, Ils s’installent dans les - la commande d’exutoires par établissements ayant un espace manque de tension, sans contrôle sommeil et dans tous ceux présentant de position : DC, FC. -
Page 5: Implantation Du Matériel
Implantation du matériel Matériel 3 - Indicateurs d’action : 5 - Tableaux répétiteurs : Les installer à l’extérieur Report des informations de des locaux protégés par une l’équipement de contrôle et de 1 - Centrale ECS détection automatique permettant signalisation dans le local d’une Recommandations : ainsi de visualiser plus seconde personne habilitée. La hauteur des signalisations rapidement le lieu de sinistre. et des commandes doit être 6 - Diffuseurs sonores et/ou 4 - Déclencheurs manuels : comprise entre 0,70 et 1,80 m. -
Page 6: Signification Des Voyants Et Commandes De La Face Avant
Signification des voyants et commandes de la face avant Touches code d’accès Les voyants “DERANGEMENT” des boucles matricées avec HS (Hors Service) - TEST - Fonctions de niveau 3 l’U.G.A. s’allument. Permettent de composer les codes d’accès. Appuyer sur les touches des boucles 1 à 16 dont l’état doit être modifié. - Pour les fonctions de niveau 3 : Appuyer ensuite dans les 5 secondes qui suivent sur la touche taper le code de niveau 3 (3333) puis “REARMEMENT” pour enregistrer la nouvelle configuration. • pour mettre les contacts UGA et BAAS EN/HORS SERVICE : (réglage usine : toutes les boucles sont matricées appuyer sur la touche “1”. (réglage usine : EN SERVICE) avec l’UGA) • pour mettre les DIFFUSEURS SONORES EN/HORS... - Page 7 Voyant DIFFUSEURS SONORES HORS SERVICES / DERANGEMENT Voyant jaune. Voyant SYSTEME HORS S'allume quand les diffuseurs sonores et/ou SERVICE/DEFAUT SYSTEME lumineux sont hors service. Voyant jaune. Clignote si au moins l'une des deux lignes S'allume lors d'une défaillance de l’ECS/ de diffuseurs sonores et/ou lumineux présente CMSI (SDI, UGA ou électronique). une coupure ou un court-circuit. S'éteint, après disparition du défaut, par la composition du code exploitant (2222 ou 2223) suivi d'un appui sur la touche Touche EVACUATION GENERALE "TEST SIGNALISATIONS" Un appui de 3 secondes déclenche Voyant DEFAUT SECTEUR l’alarme générale Voyant jaune. Voyant VEILLE RESTREINTE Voyant EVACUATION S'allume si le secteur de l’ECS/CMSI Voyant jaune.
-
Page 8: Les Ssi De Catégorie A
Les SSI de catégorie A La détection automatique Eviter la proximité d’une Eviter les courants d’air, l’humidité. S’installe systématiquement au source de chaleur. plafond à l’en d roit le plus élevé en position verticale et là où la fumée se concentrera le plus vite. Recommandations : Cage d’escalier : Raccordements : Quand l’appareil est placé dans un Installer au minimum 1 détecteur Bien séparer les câbles... -
Page 9: Vue Intérieure
Vue intérieure Carte mère ECS/CMSI SORTIE 24V SYNTHESE Cavaliers supplémentaires sur les ECS/CMSI 8 et 16. Permet de sélectionner Borniers supplémentaires l’alimentation interne ou sur les ECS/CMSI 8 et 16. externe des tableaux Permettent de raccorder répétiteurs et diffuseurs une alimentation externe. sonores et/ou lumineux. Carte option des ECS 2/4/8/16 CMSI - Réf. 319 101 Comporte 8 relais, 1 port imprimante Centronics, 1 port PC/modem RS 232 Se reporter à la notice de la carte option LE03767AB... -
Page 10: Carte Extension Pour Ecs 16 Cmsi
Carte extension pour ECS 16 CMSI Comporte les boucles B9 à B16... -
Page 11: Etat Des Sorties
1 2 3 Etat des sorties Bornier DIFF. DIFF. CONT. CMSI CMSI Le relais FEU est activé lorsqu’au moins un feu est détecté sur une boucle. Le relais 230V SORTIE SYNTHESE CMSI BAAS DERANG. SON. 1 SON. 2 reste dans cette position jusqu’au réarmement de l’ECS. S1 S2 E1 E2 SC continu La sortie est activée pendant la durée de l’alarme générale. DIFF. DIFF. CONT. CMSI CMSI 230V SYNTHESE CMSI BAAS DERANG. -
Page 12: Installation
Installation Cotes d'encombrement et de fixation 1. P ercer les 4 trous de fixation dans le mur en respectant les cotes indiquées plus haut. 2. O uvrir le capot après avoir dévissé les 4 vis quart de tour en façade. 3. F ixer le produit en commençant par les deux vis du haut. 4. L es câbles d’alimentation peuvent arriver en saillie en partie supérieure et inférieure, ou peuvent être encastrés à l’arrière de l’appareil. Batteries Livrées séparément, voir réf. page 33. Réaliser ces raccordements en fin d’installation, avant le raccordement du secteur. ECS 2/4/8 CMSI : 1 batterie Pb 12 V 7 Ah ECS 16 CMSI : 1 batterie Pb 12 V 12 Ah 1 batterie Pb 12 V 1,2 Ah... -
Page 13: Schéma Général De Raccordement
Schéma général de raccordement de fumée Ne pas oublier : Les résistances de fin de ligne 3,3 kOhms, 1/4W, ±1%, - d e placer les résistances de fin de ligne sur chaque de couleur orange - orange - noir - marron - marron boucle de détection automatique et déclencheurs doivent être placées sur le dernier élément de la ligne manuels. Si les boucles ne sont pas utilisées, ne pas (utiliser celles livrées dans le sachet). ôter la résistance qui est déjà placée sur le bornier. - d e placer la résistance dans chaque déclencheur Pour les longueurs de câble : tenir compte de la manuel (livrée avec le déclencheur 560 Ohms, 2 W, longueur du câble depuis le bornier de l’ECS jusqu’au ±5%, résistance vert - bleu - marron - or). bornier du dernier élément de la ligne. - d e placer les résistances de fin de ligne diffuseurs sonores et/ou lumineux. Il est prévu deux sorties + et -. Si une sortie n’est pas utilisée, laisser sur son bornier la résistance 3,3 kOhms, 1/4W, ±1%. LE03767AB... -
Page 14: Raccordement Des Périphériques
Raccordement des périphériques Raccordement des déclencheurs manuels (T.B.T.S.) ATTENTION : Tous les raccordements doivent être réalisés hors tension. Exemple 1 : déclencheurs manuels réf. 957 277 Exemple 2 : déclencheurs manuels réf. 955 745 Exemple 3 : déclencheurs manuels réf. 340 100, 954 307... -
Page 15: Raccordement Des Détecteurs Automatiques (T.b.t.s.)
Raccordement des périphériques (suite) Raccordement des détecteurs automatiques (T.B.T.S.) Exemple 1 : un indicateur d’action sur un détecteur automatique Exemple 2 : un indicateur d’action pour plusieurs détecteurs automatiques LE03767AB... -
Page 16: Raccordement Des Détecteurs Linéaires De Fumée (3 Maxi) (T.b.t.s.)
Raccordement des périphériques (suite) Raccordement des détecteurs de flamme IR conventionnels (T.B.T.S) Raccordement des détecteurs linéaires de fumée (T.B.T.S) Raccordement des détecteurs linéaires de fumée (3 maxi) (T.B.T.S.) Sur la carte principale de l’ECS/CMSI, positionner le “cavalier pour sortie 24 V réarmable“ en position “réarmable“ (voir 9). /CMSI Câble d’alimentation : longueur maxi (m) Longueur du câble (m) Nombre de détecteurs 9/10... -
Page 17: Raccordement Des Périphériques (Suite)
Raccordement des périphériques (suite) Raccordement des tableaux répétiteurs (T.B.T.S.) Tableau Répétiteur de Confort (TRC) Tableau Répétiteur d’Exploitation (TRE) SYNTHESE S1 S2 1000 m max 1000 m max 1000 m max 1000 m max ou 1,5 mm , CR1 ou 1,5 mm , CR1 ou 1,5 mm , CR1... -
Page 18: Raccordement Sur Bornier B.p. Son Continu
Raccordement des périphériques (suite) Raccordement sur bornier B.P. son continu Raccordement sur bornier FEU Retour en veille après entrée Alarme feu (2222 ou 2223) Raccordement des BAAS (16 maxi. par ligne BAAS) Raccordement des diffuseurs sonores et/ou lumineux (32 maxi par ligne) (T.B.T.S.) Schéma de raccordement diffuseurs sonores (DSAF/DSNA) Réf. 367 213 3,3 kΩ... - Page 19 Raccordement des périphériques (suite) Schéma de raccordement diffuseurs sonores (DSAF/DSNA) Réf. 957 240, 957 220, 955 694, 367 220, 367 210, 367 211 : SC SC SC SC SC SC Câble 1,5 mm Schéma de raccordement diffuseurs d’alarme générale sélective (DAGS) Réf. 350 010, 367 211, 367 220 : Uniquement pour les réf. : 367 211 Uniquement SC SC SC SC SC SC et 367 220, pour les utilisées en réf. : 367 211 Câble 1,5 mm DAGS et 367 220, Uniquement pour les utilisées en réf. : 367 211 et 367 220, R = Résistance DAGS utilisées en DAGS Schéma de raccordement diffuseurs sonores (DSAF/DSNA) Réf. 350 020 : Câble 1,5 mm Schéma de raccordement diffuseurs lumineux Réf. 350 012 : DL non synchronisé...
- Page 20 Raccordement des périphériques (suite) Pour les ECS 2 CMSI et ECS 4 CMSI : Possibilité d’alimenter les diffuseurs sonores et/ou lumineux uniquement avec l’alimentation interne. Pour les ECS 8 CMSI et ECS 16 CMSI : Deux possibilités pour alimenter les diffuseurs sonores et/ou lumineux. - par l’alimentation interne, - par l’AES externe, 24 Vcc si on a besoin d’une puissance supérieure. Consommations et longueurs de câble des diffuseurs sonores et/ou lumineux Pour alimenter les diffuseurs, vous avez 2 possibilités : • Cas n°1 : Alimenter les diffuseurs sonores et/ou lumineux avec l’alimentation interne.
- Page 21 Raccordement des périphériques (suite) Exemple de calcul d’une longueur maxi de câblage de diffuseurs sonores et/ou lumineux : Sur la ligne 1, sont câblés en 1,5 mm - 5 diffuseurs sonores réf. 957 220 - 4 diffuseurs sonores réf. 350 020 Réf. Conso sous Ligne 1 24 V (A) Réf. Longueur du câble (m) nombre (A) Total1 1,5 mm 957 220 0,0087 0,0435 957 220 = 440 / 1,0435 = 422 350 020 0,25 350 020 = 138 / 1,0435 = 132 (A) 1,0435 par ligne TOTAL Conclusion : la longueur maxi imposée de la ligne 1 est égale à 132 mètres • Cas n°2 : Si on a besoin d’une puissance supérieure, il faut utiliser une A.E.S. externe 24 Vcc. Uniquement pour ECS 8/16 CMSI Dans ce cas, le courant maxi sur chaque sortie est égal à 1,2 A, le courant maxi disponible sur l’ensemble des 2 sorties est égal à 2,4 A.
-
Page 22: Raccordement De L'aes Externe (T.b.t.s.)
Raccordement des périphériques (suite) Exemple de calcul d’une longueur maxi de câblage de diffuseurs sonores : Sur la ligne 1, sont câblés en 1,5 mm - 5 diffuseurs sonores réf. 957 220 - 4 diffuseurs sonores réf. 350 020 Réf. Conso sous Ligne 1 Réf. Longueur du câble (m) 24 V (A) nombre (A) 1,5 mm Total1 957 220 0,0087 0,0435 957 220 = 411 / 1,0435 = 384 350 020 0,25 350 020 = 203 / 1,0435 = 195 (A) 1,0435 par ligne TOTAL Conclusion : la longueur maxi imposée de la ligne 1 est égale à 195 mètres Raccordement de l’AES externe (T.B.T.S.) • Si l’on utilise une A.E.S. externe : A.E.S. 24 Vcc uniquement Bornier ALIM DIFF SON EXTERNE Câble 9/10... -
Page 23: Raccordement Des Systèmes De Sonorisation De Sécurité (T.b.t.s.)
Raccordement des périphériques (suite) Raccordement des Systèmes de Sonorisation de Sécurité (T.B.T.S.) (dans le cas d’utilisation de l’alimentation interne) Raccordement sur bornier CONTACT UGA Raccordement sur bornier DERANGEMENT LE03767AB... -
Page 24: Raccordement Des D.a.s. (T.b.t.s.)
Raccordement des périphériques (suite) Raccordement des D.A.S. (T.B.T.S.) Tableau longueur de ligne maxi (m) Conso : Tension 24 V Tension 48 V I (A) 1,5 mm 2,5 mm 1,5 mm 2,5 mm 0,10 1199 2000 2507 4182 0,20 1000 1254 2091 0,30 1394... -
Page 25: Mise En Service - Essais
Mise en service - Essais 1 - Hors tension Le réarmement se fait Vérification tableau répétiteur automatiquement pour les détecteurs d’exploitation Vérifier la continuité de chaque Vérifier (après lecture de la notice) automatiques, par une clé dédiée boucle pour les déclencheurs manuels. que les informations de l’ECS/CMSI L’impédance doit être de 3,3 kOhms sont communiquées correctement. Pour repasser une zone en essai Vérification du fonctionnement Vérifier la continuité des lignes des DAS en fonctionnement normal, taper à diffuseurs sonores et/ou lumineux nouveau le code installateur (2223) - Manuel : en appuyant sur les L’impédance doit être de 3,3 kOhms... -
Page 26: Principe De Fonctionnement
Principe de fonctionnement Une alarme a été déclenchée, soit par appui sur un déclencheur manuel (bris de glace ou coffret à membrane), soit par un détecteur automatique Le cas échéant, remédiez à l’incident en procédant au réarmement des déclencheurs manuels. Le voyant rouge “FEU” de la partie “Détection” de l’ECS/ CMSI et le (ou les) voyant(s) rouge(s) de(s) la zone(s) concernée(s) s’allume(nt) en fixe (exemple : ZONE 3). -
Page 27: Principe De Fonctionnement (Suite)
Principe de fonctionnement (suite) Une alarme feu a été déclenchée : au moins un voyant rouge “FEU” de la partie “Détection” de l’ECS/CMSI s’allume en fixe, l’ECS/CMSI émet un signal sonore et le voyant rouge “EVACUATION GENERALE” est allumé 1 - Vous êtes en alarme générale, les diffuseurs sonores et/ou lumineux émettent le signal normalisé d’évacuation pendant 5 minutes, les portes “coupe-feu” se ferment automatiquement. -
Page 28: Procédure Manuelle De Déclenchement D'alarme Générale Et De Mise En Sécurité
Principe de fonctionnement (suite) Procédure manuelle de déclenchement d’alarme générale et de mise en sécurité Commande manuelle de diffusion de l’alarme générale En cas d’incident grave, appuyer dans les plus brefs délais sur la touche “EVACUATION GENERALE” pendant 3 secondes. L’ensemble des diffuseurs sonores et/ou lumineux va fonctionner pendant 5 minutes, invitant le public à évacuer les lieux. Le buzzer de l’ECS/CMSI sonne en discontinu. -
Page 29: Association Des Zones De Détection Et Des Zones De Mise En Sécurité
Association des zones de détection et des zones de mise en sécurité Pour matricer : - les boucles de détection avec l’UGA - les boucles de détection avec chaque ligne CMSI, se reporter à la page 6. Maintenance Se reporter à la norme NF S 61-933 Opérations de vérifications périodiques Ces opérations ont pour objet de s’assurer du bon état de fonctionnement de l’installation. Elles doivent être exécutées de manière obligatoire, avec les périodicités minimales suivantes : • Périodicité quotidienne : - test des signalisations sonores et visuelles de l’ECS/CMSI (par appui sur la touche TEST SIGNALISATIONS). - vérification de l’intégrité des dispositifs de verrouillage des issues de secours. • Périodicité mensuelle : - essai fonctionnel des dispositifs de déverrouillage des issues de secours. • Périodicité trimestrielle : - essai des DAS. - essai des asservissements tels que : mise en éclairage, non arrêt des ascenseurs, ..., à partir d’un point de détection. • Périodicité semestrielle : - essai du CMSI à partir d’un détecteur automatique et d’un déclencheur manuel par zone de mise en sécurité. - essai des portes à fermeture automatique, exutoires, ouvrants. • Périodicité annuelle : - essai fonctionnel de chaque détecteur automatique et déclencheur manuel. - essai des clapets et des volets. - essai des dispositifs de commande. - examen visuel direct de chaque DAS (tous types confondus). -
Page 30: Caractéristiques Techniques
• IP 30 IK 07 sur la sortie BAAS. • D imensions : 400 x 400 x 140 mm. • N ombre de tableaux répétiteurs : - 5 max en cas d’utilisation de • Une zone d’alarme. l’alimentation interne. - 10 max en cas d’utilisation de • 2 lignes de commande DAS l’alimentation externe. (2 zones de mise en sécurité). • I ndicateurs d’action : raccordement • T ension d’alimentation : possible sur détecteurs URA. 230 V +10 % -15 % 50 Hz. • S ignal de service : • B atteries (non livrées) : - DS et DL : sortie 24 V sur les bornes SC. 1 batterie Pb 12 V 7 Ah - BAAS : son continu 1 batterie Pb 12 V 1,2 Ah pour ECS 2/4/8 CMSI. • R elais : 1 batterie Pb 12 V 12 Ah - 1 contact FEU : RCT pouvoir de 1 batterie Pb 12 V 1,2 Ah pour coupure 48 V / 1 A ou 24 V / 2 A sur ECS 16 CMSI. - Page 31 0333 0333 Legrand Legrand 128, av. De-Lattre-de-Tassigny 128, av. De-Lattre-de-Tassigny 87045 Limoges Cedex 87045 Limoges Cedex 0333-CPD-075277 0333-CPD-075276 EN 54-2 : 1997 + A1 : 2006 EN 54-2 : 1997 + A1 : 2006 Equipement de contrôle et de signalisation Equipement de contrôle et de signalisation pour les systèmes de détection pour les systèmes de détection et d’alarme incendie pour les bâtiments et d’alarme incendie pour les bâtiments Options prévues: Options prévues: • Dérangement de point • Dérangement de point • Perte totale d’alimentation • Perte totale d’alimentation • Condition essai • Condition essai EN 54-4 : 1997 + A1 : 2002 + A2 : 2006 EN 54-4 : 1997 + A1 : 2002 + A2 : 2006 Equipement d’alimentation électrique des systèmes de Equipement d’alimentation électrique des systèmes de détection et d’alarme incendie destinés aux bâtiments détection et d’alarme incendie destinés aux bâtiments ECS 4 CMSI (315 110) ECS 2 CMSI (315 100) 0333 0333 Legrand Legrand 128, av. De-Lattre-de-Tassigny 128, av. De-Lattre-de-Tassigny 87045 Limoges Cedex 87045 Limoges Cedex 0333-CPD-075278...
-
Page 32: Lexique
Lexique B.A.A.S. S.D.I. Z.S. B loc Autonome d’Alarme Sonore. S ystème de Détection Z one de mise en Sécurité : zone Incendie : ensemble des appareils susceptible d’être mise en sécurité nécessaires à la détection par le système de mise en sécurité C.M.S.I. automatique d’incendie et incendie (S.M.S.I.). comprenant obligatoirement : C entralisateur de Mise en Sécurité - les détecteurs, Incendie : dispositif qui, à partir - l’équipement de contrôle et de d’informations ou d’ordres de signalisation, commande manuelle, émet des - les déclencheurs manuels (D.M.), ordres électriques de commande - les organes intermédiaires des matériels assurant les fonctions pouvant être placés entre les nécessaires à la mise en sécurité détecteurs et l’équipement de d’un bâtiment ou d’un établissement contrôle et de signalisation. en cas d’incendie. S.S.I. D.A. S ystème de Sécurité Incendie : Détecteur Automatique. -
Page 33: Références Ura
Références URA DETECTEURS Détecteur optique de fumée 956 683 AUTOMATIQUES Détecteur thermovélocimétrique 956 684 Détecteur thermovélocimétrique 956 685 Détecteur thermovélocimétrique 956 686 Détecteur thermovélocimétrique 956 687 Détecteur thermovélocimétrique 956 688 Détecteur linéaire de fumée 330 105 Détecteur de flamme IR 330 106 Détecteur linéaire de fumée 330 107 ACCESSOIRES Socle pour détecteur 956 689 POUR DETECTEURS Indicateur d’action 957 215 AUTOMATIQUES Indicateur d’action IP55 957 230 Indicateur d’action à encastrer 387 000 DECLENCHEURS Bris de glace saillie 340 100 MANUELS Bris de glace étanche 954 307 A membrane déformable 957 277 A membrane déformable avec indicateur d’action mécanique et clapet... - Page 35 LE03767AB...
- Page 36 5, rue Nicot - 93691 Pantin Cedex - Tél. : 01 48 10 56 00 - Fax : 01 48 10 56 01 Doc. N° LE03767AB Les indications contenues dans le présent document étant susceptibles d’être modifiées sans préavis n’engagent URA qu’après confirmation.
