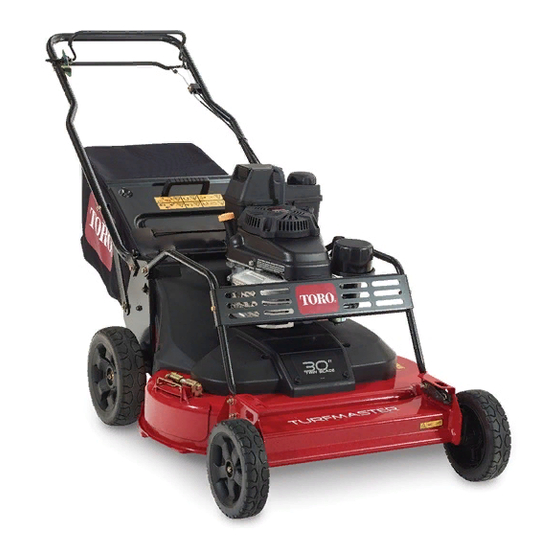

Tondeuse autotractée TurfMaster
N° de modèle 22210—N° de série 402100000 et suivants
Introduction
Cette tondeuse autotractée à lame rotative est
destinée au grand public, aux professionnels et aux
utilisateurs temporaires. Elle est principalement
conçue pour tondre les pelouses entretenues
régulièrement des terrains privés et commerciaux.
Elle n'est pas conçue pour couper les broussailles ni
pour un usage agricole.
Lisez attentivement cette notice pour apprendre
comment utiliser et entretenir correctement votre
produit, et éviter ainsi de l'endommager ou de vous
blesser. Vous êtes responsable de l'utilisation sûre et
correcte du produit.
Vous pouvez contacter Toro directement sur
www.Toro.com
pour tout renseignement concernant
un produit ou un accessoire, pour obtenir l'adresse
des dépositaires ou pour enregistrer votre produit.
Pour obtenir des prestations de service, des
pièces Toro d'origine ou des renseignements
complémentaires, munissez-vous des numéros
de modèle et de série du produit et contactez un
dépositaire-réparateur ou le service client Toro agréé.
La
Figure 1
indique l'emplacement des numéros de
modèle et de série du produit. Inscrivez les numéros
dans l'espace réservé à cet effet.
1. Emplacement des numéros de modèle et de série
N° de modèle
N° de série
Les mises en garde de ce manuel soulignent des
dangers potentiels et sont signalées par le symbole
de sécurité
(Figure
2), qui indique un danger pouvant
entraîner des blessures graves ou mortelles si les
précautions recommandées ne sont pas respectées.
© 2021—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Figure 1
Enregistrez votre produit à
www.Toro.com.
Ce manuel utilise deux termes pour faire passer des
renseignements essentiels. Important, pour attirer
l'attention sur une information d'ordre mécanique
spécifique, et Remarque, pour souligner une
information d'ordre général méritant une attention
particulière.
Vous commettez une infraction à la section 4442
ou 4443 du Code des ressources publiques de
Californie si vous utilisez cette machine dans une
zone boisée, broussailleuse ou recouverte d'herbe, à
moins d'équiper le moteur d'un pare-étincelles en bon
état, tel que défini dans la section 4442, ou à moins
que le moteur soit construit, équipé et entretenu
correctement pour prévenir les incendies.
Couple brut ou net : le couple brut ou net de ce
moteur a été calculé en laboratoire par le constructeur
du moteur selon la norme SAE J1940 ou J2723 de
la Society of Automotive Engineers. Étant configuré
pour satisfaire aux normes de sécurité, antipollution
et d'exploitation, le moteur monté sur cette classe de
tondeuse aura un couple effectif nettement inférieur.
Reportez-vous au manuel du constructeur du moteur
fourni avec la machine.
g226625
Traduction du texte d'origine (FR)
Form No. 3418-380 Rev C
de 76 cm (30 po)
Manuel de l'utilisateur
Figure 2
Symbole de sécurité
*3418-380*
Imprimé au Mexique
Tous droits réservés
g000502
