AVIS
Erreur de montage
Rupture de ligne, perte du capteur en raison de la rupture du câble, dévissage du capot du
spot
‣
Le capteur ne doit pas être suspendu par le câble.
‣
Vissez le capteur dans la sonde en évitant de tordre le câble.
‣
Tenez le corps du capteur pendant le montage ou le démontage. Tournez le raccord
blindé en utilisant uniquement l'écrou six pans. Sinon vous dévissez le capot du spot.
Il/Elle restera alors dans la sonde ou le process.
‣
Evitez d' e xercer une force de traction excessive sur le câble (par ex. par une traction par
à-coup).
‣
Choisissez un emplacement de montage facilement accessible plus tard pour
l' é talonnage.
‣
Respectez les instructions de montage des capteurs, contenues dans le manuel de mise
en service de la sonde utilisée.
5.3

Exemples d'installation

5.3.1 Installation fixe (CPA442)
La sonde fixe CPA442 permet d' a dapter facilement un capteur à presque tous les raccords
process des piquages Ingold aux raccords Varivent ou Tri-Clamp. Ce type d' i nstallation est
idéal pour les cuves et les conduites larges. C' e st la façon la plus simple d' i mmerger le
capteur dans le milieu avec une profondeur d' i mmersion définie.
5.3.2 Chambre de passage
Chambre de passage CYA680
La chambre de passage est disponible avec de nombreux diamètres nominaux et dans
divers matériaux. Elle peut être installée aussi bien dans des conduites horizontales que
dans des conduites verticales.
1
3

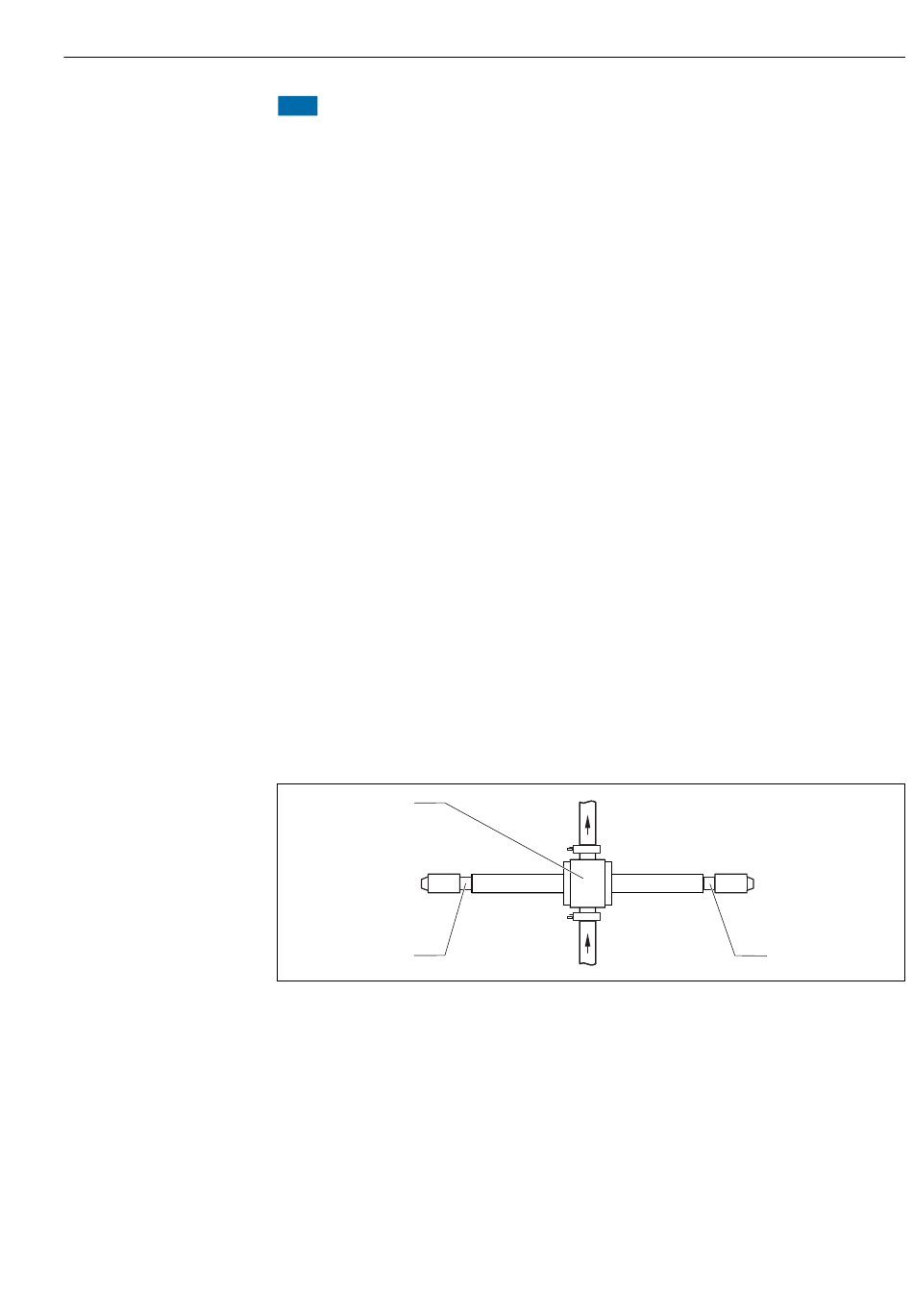

 5 Chambre de passage CYA680
1 Sonde
2 Capteur intégré
3 Capteur intégré
Chambre de passage pour le traitement de l'eau et les process
La sonde compacte en inox propose un emplacement pour un capteur de 12 mm avec une
longueur de 120 mm. La sonde dipose d' u n faible volume d' é chantillon et, avec le raccord
Montage
2
A0032284-FR
