Vues d'ensemble

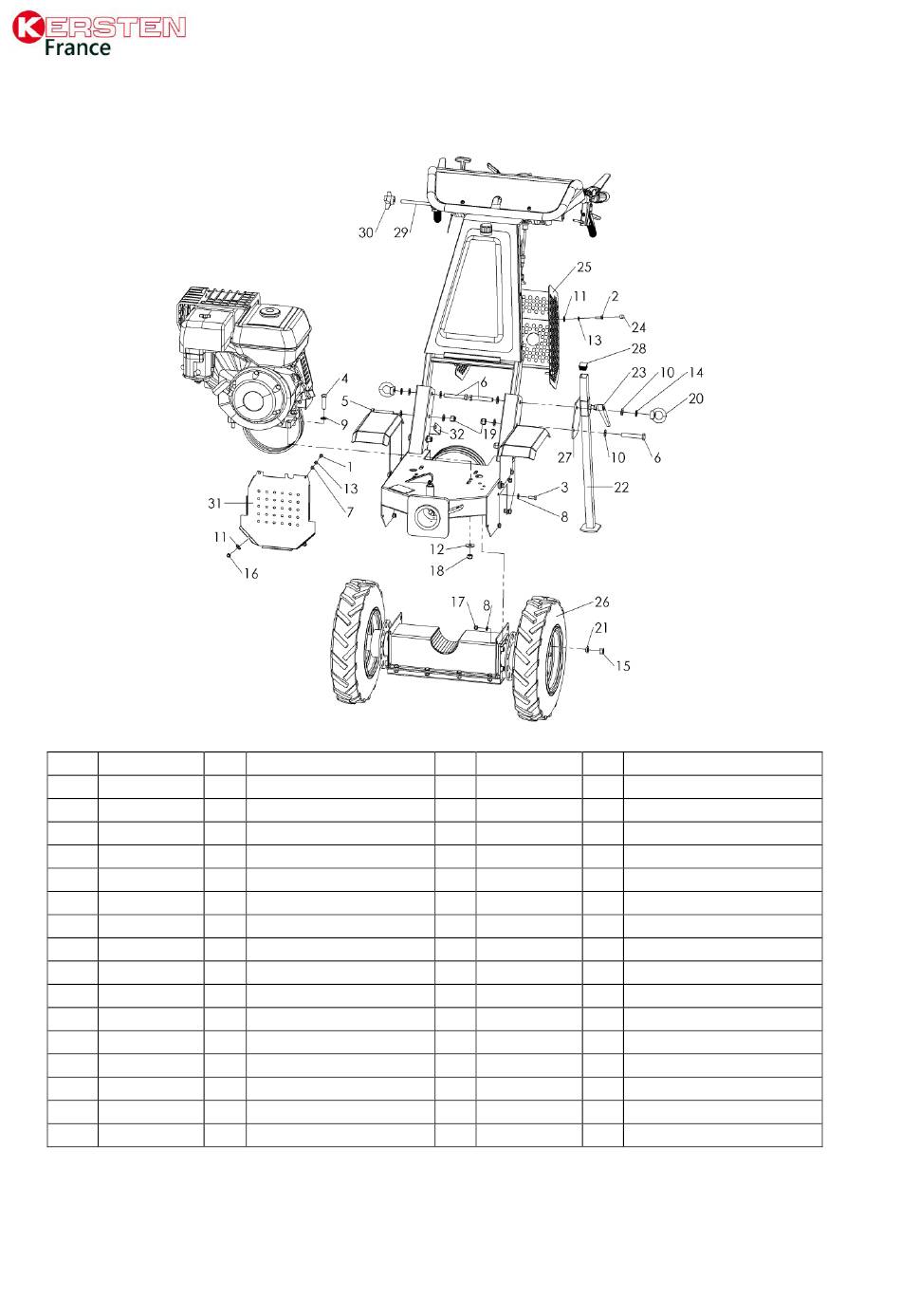

2.1 UBS Hydro avec moteur Honda C01459 R00 AKX

Rep Référence
1 901 006 012 1
2 901 006 020 7
3 901 008 020 8
4 901 010 045 4
5 901 112 070 1
6 901 112 075 5
7 905 106 000 1
8 905 108 000 16
9 905 110 000 4
10 905 112 000 12
11 905 206 018 9
12 905 210 000 4
13 905 006 000 5
14 905 012 000 2
15 900 012 001 8
16 900 006 002 2
Eclatés UBS HYDRO
Qté. Désignation
Vis TH 6x12
Vis TH 6x20
Vis TH 8x20
Vis TH 10x45
Vis TH 12x70
Vis TH 12x75
Rondelle L6
Rondelle L8
Rondelle L10
Rondelle L12
Rondelle
Rondelle Z10
Rondelle frein 6
Rondelle frein 12
Ecrou 12
Ecrou frein 6
Page 5 / 19 E00025 R02 50810> N° <
Rep Référence Qté. Désignation
17 900 008 002 8
18 900 010 002 4
19 900 012 002 4
20 900 012 017 2
21 905 712 000 8
22 700 100 155 1
23 941 200 106 1
24 943 559 006 4
25 700 000 020 1
26 2
27 700 030 158 1
28 943 125 252 1
29 C01260 1
30 941 245 330 1
31 700 802 047 1
32 C00804 2
Ecrou frein 8
Ecrou frein 10
Ecrou frein 12
Anneau de levage
Rondelle frein conique
Béquille
Poignée de serrage
Cache vis
Carter
Support béquille
Cache plastique
Tige filetée
Poignée à 3 branches
Carter courroie
Bügel
