aldes VEX4000 Instructions

aldes VEX4000 Instructions

Masquer les pouces Voir aussi pour VEX4000:

Publicité

Liens rapides

Télécharger ce manuel
3005275-2021-10-20

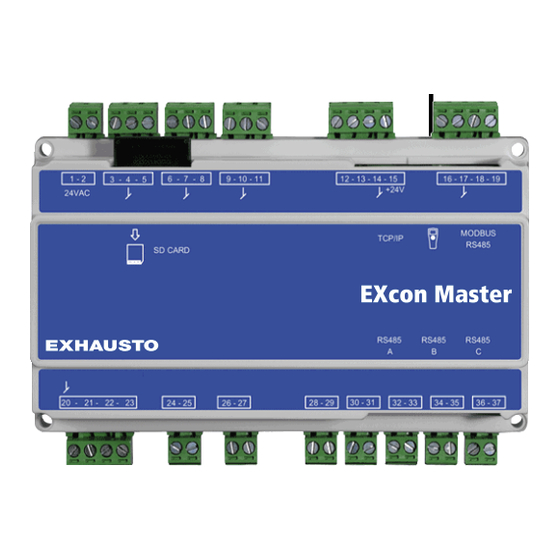

Regulation EXcon : Instructions
Système de régulation VEX4000
ALDES
20, boulevard Joliot Curie
69694 Venissieux cedex
France
www.aldes.com
EXcon
Original brugsanvisning

Publicité

loading

Manuels Connexes pour aldes VEX4000

Sommaire des Matières pour aldes VEX4000

  • Page 1 EXcon 3005275-2021-10-20 Regulation EXcon : Instructions Système de régulation VEX4000 Original brugsanvisning ALDES 20, boulevard Joliot Curie 69694 Venissieux cedex France www.aldes.com...
  • Page 2 3005275-2021-10-20 1. Informations sur le produit Symboles et termes....................5 1.1. Version du logiciel....................6 1.2. Application......................6 1.2.1. Données de navigation..................6 2. Utilisation et codes d'accès 2.1. Interfaces utilisateur....................8 2.1.1. Interface utilisateur Web................... 8 2.1.2. Télécommande IHM tactile ................9 2.1.3.
  • Page 3 3005275-2021-10-20 6.3. Fonctionnement....................47 6.3.1. Point de consigne - régulation du ventilateur..........47 Pression constante..................47 Niveau de débit d’air constant.................52 Esclave air extrait ...................56 Air soufflé asservi ...................60 VOC/CO2 constant..................61 Fan Optimizer ....................62 Fan Optimiser esclave..................68 Vitesse de moteur constante %..............72 6.3.2.
  • Page 4 3005275-2021-10-20 Correction de capteur thermique..............113 Air extérieur - capteur thermique..............113 Air rejeté - capteur thermique................113 Air soufflé...................... 114 Air extrait....................... 115 7.2.3. Ventilateurs ....................116 Ventilateur d'air soufflé.................. 116 Ventilateur d'air rejeté..................116 7.2.4. Filtre ......................117 Filtre à air extrait / air soufflé................. 117 7.2.5.
  • Page 5 Informations sur le produit 3005275-2021-10-20 1. Informations sur le produit Symboles et termes Symbole d’interdic- Tout non-respect des instructions accompagnées d’un symbole tion d’interdiction peut entraîner un danger de mort. Symbole de danger Tout non-respect des instructions accompagnées d’un symbole de danger peut entraîner un risque de blessures ou de dégâts matériels.
  • Page 6 Informations sur le produit 3005275-2021-10-20 1.1 Version du logiciel Version du logiciel Les présentes instructions sont applicables à la version suivante : ● Version logicielle du Master : AE 6.20 ● Logiciel de panneau IHM tactile : 1.37 La version actuelle du logiciel de l’appareil VEX est indiquée dans l’interface utili- sateur Web, sous le menu : Utilisateur >...
  • Page 7 Informations sur le produit 3005275-2021-10-20 Étape Opération Conserver les données des sites favoris : ● Si l’adresse de l’interface utilisateur Web d’EXcon est ajoutée comme Fa- vori, ne pas cocher la case. Fichiers Internet temporaires et fichiers de site Web : ●...
  • Page 8 Utilisation et codes d'accès 3005275-2021-10-20 2. Utilisation et codes d'accès Commande L’appareil VEX est généralement commandé à l’aide de plusieurs interfaces utili- sateur, en fonction des besoins et de la situation. Les modifications apportées avec le panneau de commandes tactile de l’IHM sont immédiatement visibles dans le navigateur et inversement.
  • Page 9 Pour de plus amples informations, consulter : Utili- sateur > Internet > Login. Pour modifier le code d'accès aux niveaux Installation et Service, il est nécessaire de se connecter au niveau Usine. Contactez ALDES pour obtenir plus d'informa- tions. 9/148...
  • Page 10 Les niveaux d'accès ne sont pas utilisés pour la commande de l'IHM. Un code de connexion est cependant requis pour la réinitialisation à la configura- tion d'usine ainsi que pour la configuration de certains paramètres. Contactez ALDES pour obtenir plus d'informations. 10/148...
  • Page 11 Mise en place de la communication 3005275-2021-10-20 3. Mise en place de la communication 3.1 Télécommande IHM tactile Branchement de la Vérifier que le câble reliant l'IHM au Master est correctement branché, comme in- télécommande IHM diqué ci-dessous. tactile 1. Mettre l'unité priscipale en mrche 2.
  • Page 12 Mise en place de la communication 3005275-2021-10-20 Étape Opération Choisir Communication. Marquer l’un des paramètres à modifier. Saisir le code de CONNEXION et sélectionner pour définir le paramè- tre sélectionné. 3.2 Mise à jour du logiciel 3.2.1 Mise à jour du logiciel à partir de l’écran tactile IHM Utiliser une carte Si nécessaire, la mise à...
  • Page 13 Mise en place de la communication 3005275-2021-10-20 3.3 Configuration de la communication 3.3.1 Configuration AVEC routeur Si la communication est configurée AVEC un routeur sur le réseau TCP/IP, une adresse IP est automatiquement attribuée à l'ordinateur depuis le réseau ou le rou- teur.
  • Page 14 Mise en place de la communication 3005275-2021-10-20 Pour les utilisateurs de Windows 7 Étape Opération Choisir Centre Réseau et partage dans le Panneau de configuration. Dans le menu de gauche, choisir Modifier les réglages pour la carte réseau. Cliquer avec le bouton droit sur l’icône Connexion LAN et choisir les caractéristiques.
  • Page 15 Mise en place de la communication 3005275-2021-10-20 3.3.3 Ouvrir le navigateur Web. La commande de l’appareil VEX via le Web est compatible avec les na- vigateurs suivants : ● Internet Explorer 10 et 11 (aucun affichage de compatibilité) ● Edge ●...
  • Page 16 Démarrage de l'appareil VEX pour le 3005275-2021-10-20 fonctionnement. 4. Démarrage de l'appareil VEX pour le fonctionnement. Les prises dans le branchement Modbus ne doivent pas être retirées ou branchées s'il y a du courant dans les unités. Les deux unités Mod- bus doivent être éteintes avant d'effectuer des modifications, sinon on risque d'abimer les unités.
  • Page 17 Réglages de l'utilisateur 3005275-2021-10-20 5. Réglages de l'utilisateur 5.1 Paramètres utilisateur L'appareil VEX peut être réglé de manière à répondre aux différents besoins de températures, de traitement de l'air, de connexion des alarmes, etc. Une partie des réglages est mise en marche pour tous, tandis que d'autres sont calculés pour les périodes plus courtes.
  • Page 18 Réglages de l'utilisateur 3005275-2021-10-20 5.2.1 Vitesse Choisir la vitesse du ventilateur Arrêt La centrale VEX est arrêtée. ● Les fonctions de sécurité sont toujours actives. ● Le registre vers l'extérieur est fermé. Remarque ! Lorsque le réglage est Arrêt, il est possible d'ou- trepasser / de redémarrer la centrale VEX via l'interface utilisa- teur web, la télécommande tactile IHM, BACnet ou Modbus.
  • Page 19 Réglages de l'utilisateur 3005275-2021-10-20 Choisir la vitesse du ventilateur Programme La centrale VEX fonctionne conformément aux paramètres du hebdomadaire programme hebdomadaire. ● L'accès est donné au réglage des heures de fonctionne- ment du programme hebdomadaire. Même si la centrale VEX est éventuellement arrêtée suivant les réglages du programme hebdomadaire, elle peut toujours redé- marrer automatiquement conformément aux réglages ci-des- sous.
  • Page 20 Réglages de l'utilisateur 3005275-2021-10-20 Installateur > Air de recyclage Paramètres Si sous : Installateur > Température > Air de recy- clage est choisi air de recy- clage, la centrale VEX se mettra en marche si la tem- pérature en salle chute sous la valeur de consigne dans Température de démarra- Installateur >...
  • Page 21 Réglages de l'utilisateur 3005275-2021-10-20 5.2.2 Régler programme Pour accéder à ce paramètre, choisir Programme hebdomadaire sous : Fonction- nement > Vitesse Les réglages sont outrepassés par une éventuelle période de fonctionnement prolon- gé ou sont annulés si la centrale VEX est réglée pour suivre un autre fonctionnement que celui du programme hebdomadaire.
  • Page 22 Réglages de l'utilisateur 3005275-2021-10-20 22/148...
  • Page 23 Réglages de l'utilisateur 3005275-2021-10-20 Calendrier La fonction Calendrier permet de régler les périodes de fonctionnement pour sur une année ou plus. Il est possible de définir un modèle de fonctionnement normal de l'appareil. Des formes de fonctionnement spéciales peuvent également être programmées en relation avec des périodes de vacances, de suractivité...
  • Page 24 Réglages de l'utilisateur 3005275-2021-10-20 5.2.3 Programme de base Pour accéder à ce paramètre, choisir Calendrier sous : Fonctionnement > Vitesse. Dans le Programme de base sont définis les états de fonctionnement que l’appareil doit prendre par exemple la nuit, pendant les périodes de congés ou d’autres pério- des d’arrêt.
  • Page 25 Réglages de l'utilisateur 3005275-2021-10-20 Appuyer sur le symbole dans le coin supérieur droit pour plus d’informa- tions. 25/148...
  • Page 26 Réglages de l'utilisateur 3005275-2021-10-20 5.2.4 Schéma quotidien Pour accéder à ce paramètre, choisir Calendrier sous : Fonctionnement > Vitesse. Dans le Schéma quotidien se configure le modèle de fonctionnement standard sui- vant que l'appareil doit suivre pendant les périodes de fonctionnement normal. Il est ensuite possible de configurer jusqu'à...
  • Page 27 Réglages de l'utilisateur 3005275-2021-10-20 5.2.5 Exceptions Pour accéder à ce paramètre, choisir Calendrier sous :Fonctionnement > Vites- Dans Exception, se définit quand les exceptions 1-3 doivent être actives. ● L'exception 1 à la première priorité ● L'exception 2 à la seconde priorité ●...
  • Page 28 Réglages de l'utilisateur 3005275-2021-10-20 Choisir et configurer la méthode d'exception Calendrier L'exception est configurée pour suivre le calendrier défini par le paramètre Calendrier À NOTER ! Une seule exception peut être configurée avec la méthode d'exception Calendrier. Appuyer sur Enregistrer pour enregistrer les configurations. Appuyer sur le symbole dans le coin supérieur gauche pour obtenir plus d'informations.
  • Page 29 Réglages de l'utilisateur 3005275-2021-10-20 5.2.6 Calendrier Pour accéder à ce paramètre, choisir Calendrier sous : Fonctionnement > Vitesse. Dans Calendrier, se définit quand une exception doit être active, si Calendrier est choisie comme méthode d'exception. Jusqu'à 10 périodes ou dates (valeurs de calendrier) peuvent être configurées pour définir quand l'exception doit être active.
  • Page 30 Réglages de l'utilisateur 3005275-2021-10-20 5.3 Fonctionnement prolongé Le paramètre pour le menu Fonctionnement prolongé est utilisé pour outrepas- ser le mode de fonctionnement actuel de la centrale VEX pendant une période al- lant jusqu'à une semaine à compter de la date actuelle. Lorsque la période est terminée, le fonctionnement continue automatiquement suivant le programme hebdomadaire ou le calendrier.
  • Page 31 Réglages de l'utilisateur 3005275-2021-10-20 5.4 Température Le paramètre pour le menu Température est utilisé pour indiquer la température souhaitée que la centrale VEX doit maintenir dans la pièce concernée. La température que la centrale VEX cherche à maintenir est régulée suivant le mode de régulation choisi.
  • Page 32 Réglages de l'utilisateur 3005275-2021-10-20 Régler la température Diminution Régler la température pour la diminution nocturne. nocturne Applicable pour la régulation de température de : ● Air soufflé constant ● Air extrait constant ● Température ambiante constante La diminution nocturne est le nombre de degrés dont la commande permet à la température de consigne d’augmenter/diminuer avant de commencer à...
  • Page 33 Réglages de l'utilisateur 3005275-2021-10-20 5.5 Heure et date Les paramètres du menu Heure et date règle l'horloge de la commande. L'horlo- ge est utilisée pour la commande du programme de fonctionnement choisi ainsi que pour la journalisation des alarmes. 5.5.1 Paramètres Régler l'heure et la date Réglage manuel ●...
  • Page 34 Réglages de l'utilisateur 3005275-2021-10-20 5.6 Alarme et journal Les paramètres du menu Alarme et journal permettent de journaliser les alarmes survenues et les données de fonctionnement depuis le dernier démarrage de la centraleVEX. Les alarmes qui se sont déclenchées, celles qui s'approchent des valeurs limites ainsi que l'historique des données de fonctionnement sont enregis- trées dans le journal.
  • Page 35 Réglages de l'utilisateur 3005275-2021-10-20 5.6.2 Journal d'alarmes Liste des 16 dernières alarmes du système ● L'heure et la date sont affichées en regard du texte d'alarme 5.6.3 Alarmes prévues Les alarmes qui s’approchent des valeurs limites indiquées s’affichent dans l’onglet Alarmes prévues.
  • Page 36 Réglages de l'utilisateur 3005275-2021-10-20 36/148...
  • Page 37 Réglages de l'utilisateur 3005275-2021-10-20 5.6.4 Journal de données Les valeurs de l’appareil VEX sont enregistrées dans une base de données de journal et conservées pendant une semaine. Les groupes que vous souhaitez afficher sont sélectionnés en les cochant : ● Air soufflé (m /h) ou (Pa) dans le cas de commande de la pression ●...
  • Page 38 Réglages de l'utilisateur 3005275-2021-10-20 5.6.5 État Liste des alarmes actuelles dans le système L'image montre l'état actuel de la centrale VEX et l'état de fonctionnement. ● Les valeurs affichée en noir indiquent les valeurs actuelles. ● Les valeurs affichée en violet indiquent les valeurs calculées. Cliquer sur les icônes/ les composants pour obtenir de plus amples informations sur le réglage des paramètres.
  • Page 39 Réglages de l'utilisateur 3005275-2021-10-20 5.7 À propos du système de commande Le paramètre dans le menu À propos de la commande Contient des informa- tions sur la version de logiciel qui commande l'appareil VEX. 5.7.1 Version ● Le nom et le numéro de version du logiciel du système de commande sont indi- qués dans l’appareil VEX.
  • Page 40 Réglages de l'utilisateur 3005275-2021-10-20 5.8 Internet Les paramètres dans le menu Internet permettent de voir la configuration de l'adresse IP, de mettre en place la communication par e-mail et de rédiger les identifiants de connexion. 5.8.1 Adresse IP : Ce paramètre indique l'adresse IP actuelle et les réglages utilisés pour la commu- nication avec la centrale VEX par un réseau.
  • Page 41 Réglages de l'utilisateur 3005275-2021-10-20 ● Un e-mail est envoyé automatiquement à la personne à contacter lorsqu'une d'erreur a lieu sur la centrale VEX. ● Le paramètre se configure uniquement par le biais de l'interface utilisateur web. Paramètres Valeurs Description IP de serveur xxx.xxx.xxx.xxx Saisir l'adresse du serveur SMTP pour SMTP...
  • Page 42 Réglages de l'utilisateur 3005275-2021-10-20 Paramètres Valeurs Description Informations dans abc... Saisir des messages plus longs décri- l'e-mail [364 caractères] vant par exemple où la centrale VEX est installée, le code d'accès, l'empla- cement des clés d'accès, les person- nes à contacter, les numéros de télé- phone, les situations particulières, etc.
  • Page 43 Réglages de l'utilisateur 3005275-2021-10-20 5.8.3 Connexion Ce paramètre permet de modifier le code d'accès utilisé pour se connecter à la centrale VEX. Configurer le nom d'utilisateur et le code d'accès ● Indiquer un code d'accès comportant au moins huit caractères, des majuscu- les et des minuscules, ainsi que des chiffres et des caractères spéciaux.
  • Page 44 Réglages Installateur 3005275-2021-10-20 6. Réglages Installateur 6.1 Paramètres Installateur Lors de l'installation, il existe une série de paramètres qui doivent être mis en pla- ce pour obtenir la fonction souhaitée de l'appareil VEX. Ce sont des paramètres que l'utilisateur ordinaire utilise rarement ou n'a pas du tout besoin de connaître. L'installateur doit lire et régler ces paramètres dans le cadre de l'installation.
  • Page 45 Réglages Installateur 3005275-2021-10-20 Interface utilisa- Menus Paramètres/onglets teur Commutateur rotatif externe Réglage 6.2 Méthodes de régulation EXcon peut commander la centrale VEX de plusieurs manières différentes. Les deux principales méthodes de régulation sont la régulation du niveau de débit d'air et celle de la température, qui à leur tour peuvent être divisées en onze for- mes alternatives pour la régulation du niveau de débit d'air et quatre formes en ce qui concerne la régulation de la température.
  • Page 46 Le débit d'air soufflé est régulé par un signal de Pas compris dans la livraison 0-10 V commande 0-10 V externe et le débit d'air extrait ALDES est régulé à la même valeur avec la possibilité d'être retardé. Air soufflé asservi Le débit d'air extrait est régulé...
  • Page 47 Réglages Installateur 3005275-2021-10-20 6.2.2 Régulation de la température Méthode Description Constante La température de l’air soufflé est maintenue constante à température de l’air la valeur de consigne. soufflé Constante La température de l’air extrait est maintenue constante à température de l’air la valeur de consigne.
  • Page 48 Réglages Installateur 3005275-2021-10-20 Débit d’air minimum Le débit d’air minimum est fixé par défaut par la commande EXcon à 15 % du dé- bit d’air maximum et le débit d’air minimum a une priorité plus élevée que le point de consigne réglé pour la pression/vitesse. 48/148...
  • Page 49 Réglages Installateur 3005275-2021-10-20 Pression constante - SANS air de recyclage modulé (recirculation) Conditions requises ● Modules EXcon > Configurer > Réglages : Choisir Normal. pour le réglage Régulation de ventilateur (air soufflé/air extrait) : ● Faible vitesse : Régler le point de consigne pour la pression de conduit à bas- se vitesse ●...
  • Page 50 Réglages Installateur 3005275-2021-10-20 Pression constante - AVEC air de recyclage modulé (recirculation) ● Le ventilateur d’air rejeté suit le même régime (esclave) que le ventilateur d’air soufflé. Conditions requises ● Modules EXcon > Configurer > Réglages : Choisir Air de recyclage modulé. pour le réglage ●...
  • Page 51 Réglages Installateur 3005275-2021-10-20 Pression constante - AVEC air de recyclage intermittent VOC/CO (recirculation) ● Le ventilateur d’air rejeté est uniquement en marche quand les valeurs de VOC/CO dépassent le point de consigne VOC/CO max. ● Le ventilateur d’air rejeté suit le même régime (esclave) que le ventilateur d’air soufflé.
  • Page 52 Réglages Installateur 3005275-2021-10-20 ● Point de consigne VOC/CO max. : Régler le point de consigne pour VOC/CO max. ● Point de consigne VOC/CO min. : Régler le point de consigne pour VOC/CO min. ● Air extérieur minimum : Ce paramètre DOIT être réglé sur 0 % pour que le ventilateur d’air rejeté...
  • Page 53 Réglages Installateur 3005275-2021-10-20 Conditions requises ● Modules EXcon > Configurer > Réglages : Choisir Normal. pour le réglage Régulation de ventilateur (air soufflé/air extrait) : ● Faible vitesse : Régler le point de consigne pour le débit d’air à basse vitesse ●...
  • Page 54 Réglages Installateur 3005275-2021-10-20 Niveau de débit d’air constant - AVEC air de recyclage modulé (recirculation) ● Le ventilateur d’air rejeté suit le même régime (esclave) que le ventilateur d’air soufflé. Conditions requises ● Modules EXcon > Configurer > Réglages : Choisir Air de recyclage modulé. pour le réglage ●...
  • Page 55 Réglages Installateur 3005275-2021-10-20 Niveau de débit d’air constant - AVEC air de recyclage intermittent VOC/CO (recirculation) ● Le ventilateur d’air rejeté est uniquement en marche quand les valeurs de VOC/CO dépassent le point de consigne VOC/CO max. ● Le ventilateur d’air rejeté suit le même régime (esclave) que le ventilateur d’air soufflé.
  • Page 56 Réglages Installateur 3005275-2021-10-20 Esclave air extrait ● Le ventilateur d’air soufflé est régulé en fonction de la pression mesurée dans le conduit d’air soufflé et le ventilateur d’air extrait est asservi au ventilateur d’air soufflé avec la possibilité d’un retard. ●...
  • Page 57 Réglages Installateur 3005275-2021-10-20 ● Faible vitesse : Régler le point de consigne pour la pression de conduit à bas- se vitesse ● Haute vitesse : Régler le point de consigne pour la pression de conduit à hau- te vitesse ● Débit d’air maximum : Régler le débit d’air maximum ●...
  • Page 58 Réglages Installateur 3005275-2021-10-20 Air extrait esclave - AVEC air de recyclage modulé (recirculation) Conditions requises ● Modules EXcon > Configurer > Réglages : Choisir Air de recyclage modulé. pour le réglage ● Usine > Configuration > Mécanique : Configurer Registre d’air recyclé. ●...
  • Page 59 Réglages Installateur 3005275-2021-10-20 Air extrait esclave - AVEC air de recyclage intermittent VOC/CO (recirculation) ● Le ventilateur d’air rejeté est uniquement en marche quand les valeurs de VOC/CO dépassent le point de consigne VOC/CO max. ● Aux valeurs mesurées sous le point de consigne COV/CO min., le ventila- teur d’air rejeté...
  • Page 60 Réglages Installateur 3005275-2021-10-20 ● Point de consigne VOC/CO max. : Régler le point de consigne pour VOC/CO max. ● Point de consigne VOC/CO min. : Régler le point de consigne pour VOC/CO min. ● Air extérieur minimum : Ce paramètre DOIT être réglé sur 0 % pour que le ventilateur d’air rejeté...
  • Page 61 Réglages Installateur 3005275-2021-10-20 Conditions requises ● Modules EXcon > Configurer > Réglages : Normal doit être choisi. pour le réglage Régulation de ventilateur (air soufflé / air extrait) : ● Retard air soufflé : Le débit d'air soufflé suit le débit d'air extrait avec le retard réglé...
  • Page 62 Réglages Installateur 3005275-2021-10-20 ● La fonction est utilisée pour maintenir un niveau VOC/CO constant/maximum dans une pièce ou une gaine d'air extrait. ● Lorsque le niveau VOC/CO dépasse la valeur réglée du point de consigne, l'air extrait est augmenté de manière modulante jusqu'au débit d'air maximum. ●...
  • Page 63 Réglages Installateur 3005275-2021-10-20 Commande forcée, Air soufflé Incendie Non : Aucune commande forcée active en cas d’alarme d’in- cendie. Oui : En cas d’incendie, la sortie analogique Fan Optimiser, Air soufflé est forcée à 0 V ou 10 V, suivant le réglage des ven- tilateurs sous : Installateur >...
  • Page 64 Réglages Installateur 3005275-2021-10-20 Fan Optimiser - SANS air de recyclage modulé (recirculation) Conditions requises ● Modules EXcon > Configurer > Réglages : Choisir Normal. pour le réglage Régulation de ventilateur (air soufflé/air extrait) : ● Fan Optimiser, commande forcée de l’air soufflé/air extrait, voir le tableau «...
  • Page 65 Réglages Installateur 3005275-2021-10-20 Fan Optimiser - AVEC air de recyclage modulé (recirculation) Conditions requises ● Modules EXcon > Configurer > Réglages : Choisir Air de recyclage modulé. pour le réglage ● Usine > Configuration > Mécanique : Configurer Registre d’air recyclé. ●...
  • Page 66 Réglages Installateur 3005275-2021-10-20 Fan Optimiser - AVEC air de recyclage intermittent VOC/CO (recirculation) ● Le ventilateur d’air rejeté est uniquement en marche quand les valeurs de VOC/CO dépassent le point de consigne VOC/CO max. ● Aux valeurs mesurées sous le point de consigne COV/CO min., le ventila- teur d’air rejeté...
  • Page 67 Réglages Installateur 3005275-2021-10-20 Pour des informations générales sur le Fan Optimiser de Belimo, veuillez consul- www.belimo.com ou bien suivez directement le lien : www.belimo.eu/pdf/e/COU24-A-MP_2_2_en.pdf 67/148...
  • Page 68 Réglages Installateur 3005275-2021-10-20 Fan Optimiser esclave ● Le débit d’air/le régime de ventilateur est régulé individuellement pour l’air soufflé par un signal 0-10 V du Fan Optimiser de Belimo. ● Lorsque le ventilateur d’air rejeté est en marche, celui-ci suit le ventilateur d’air soufflé...
  • Page 69 Réglages Installateur 3005275-2021-10-20 Fan Optimiser esclave - SANS air de recyclage modulé (recirculation) Conditions requises ● Modules EXcon > Configurer > Réglages : Choisir Normal. pour le réglage Régulation de ventilateur (air extrait) : ● Retardement : Le niveau de débit d’air extrait suit le niveau de débit d’air soufflé...
  • Page 70 Réglages Installateur 3005275-2021-10-20 Fan Optimiser esclave - AVEC air de recyclage modulé (recirculation) Conditions requises ● Modules EXcon > Configurer > Réglages : Choisir Air de recyclage modulé. pour le réglage ● Usine > Configuration > Mécanique : Configurer Registre d’air recyclé. ●...
  • Page 71 Réglages Installateur 3005275-2021-10-20 Fan Optimiser esclave - AVEC air de recyclage intermittent VOC/CO (recirculation) ● Le ventilateur d’air rejeté est uniquement en marche quand les valeurs de VOC/CO dépassent le point de consigne VOC/CO max. ● Aux valeurs mesurées sous le point de consigne COV/CO min., le ventila- teur d’air rejeté...
  • Page 72 Réglages Installateur 3005275-2021-10-20 Pour des informations générales sur le Fan Optimiser de Belimo, veuillez consul- www.belimo.com ou bien suivez directement le lien : www.belimo.eu/pdf/e/COU24-A-MP_2_2_en.pdf Vitesse de moteur constante % ● La vitesse des ventilateurs est régulée individuellement conformément aux points de consigne de régime réglés. Réglages possibles ●...
  • Page 73 Réglages Installateur 3005275-2021-10-20 Vitesse de moteur constante % - AVEC air de recyclage modulé (recirculation) ● Le ventilateur d’air rejeté suit le même régime (esclave) que le ventilateur d’air soufflé. Conditions requises ● Modules EXcon > Configurer > Réglages : Choisir Air de recyclage modulé. pour le réglage ●...
  • Page 74 Réglages Installateur 3005275-2021-10-20 Vitesse de moteur constante % - AVEC air de recyclage intermittent VOC/CO (recirculation) ● Le ventilateur d’air rejeté est uniquement en marche quand les valeurs de VOC/CO dépassent le point de consigne VOC/CO max. ● Le ventilateur d’air rejeté suit le même régime (esclave) que le ventilateur d’air soufflé.
  • Page 75 Réglages Installateur 3005275-2021-10-20 6.3.2 Compensation Avec ce paramètre dans le menu Service peut être compensé pour une vitesse de ventilateur en fonction de la température extérieure. Formes de régulation - Est-il possible de choisir la compensation ? Pression constante Niveau de débit d'air constant Air soufflé...
  • Page 76 Réglages Installateur 3005275-2021-10-20 6.3.3 Relais d'alarme Avec ce paramètre dans le menu Service on peut choisir quelle fonction du relais d'alarme Alarme d'utilisateur doit être réglé sur. Le système EXcon possède deux sorties numériques parmi lesquelles l'une est toujours configurée pour suivre les alarmes A.
  • Page 77 Réglages Installateur 3005275-2021-10-20 6.3.4 Externe haute Avec ce paramètre dans le menu Service il est possible d'augmenter provisoire- ment la ventilation durant une période de temps limitée. ● Si la centrale VEX est arrêtée, l'activation de l'entrée numérique démarrera la centrale VEX à...
  • Page 78 Réglages Installateur 3005275-2021-10-20 6.4 Température 6.4.1 Régulation Ce paramètre dans le menu Température permet de commander et de réguler la température. La température peut être réglée de manière à être régulée selon les formes de fonctionnement suivantes : ● Air soufflé constant ●...
  • Page 79 Réglages Installateur 3005275-2021-10-20 Air extrait constant ● La température est régulée pour une température de l'air extrait constante mesu- rée par le capteur placé dans la gaine d'air extrait. ● Le point de consigne pour la température de l'air soufflé se règle sous :Utilisa- teur >...
  • Page 80 Réglages Installateur 3005275-2021-10-20 Température en salle constante ● La température est régulée pour une température en salle constante mesurée par le capteur placé dans la pièce. ● Le point de consigne pour la température de l'air soufflé se règle sous :Utilisa- teur >...
  • Page 81 Réglages Installateur 3005275-2021-10-20 Différence air soufflé/air extrait constante ● La température est régulée en fonction de la différence de température entre l'air soufflé et l'air extrait. Régulation de la température : ● Correction de capteur thermique de température en salle : Régler la valeur de correction pour le capteur thermique de température en salle.
  • Page 82 Réglages Installateur 3005275-2021-10-20 Capteur thermique externe de température extérieure Le capteur thermique externe de température extérieure est utilisé par toutes les fonctions de commande où la température extérieure intervient et peut remplacer le capteur thermique de température extérieure monté en gaine. Le capteur thermique externe de température extérieure doit être configuré...
  • Page 83 Réglages Installateur 3005275-2021-10-20 6.4.3 Refroidissement Avec ce paramètre dans le menu Température permet de faire en sorte que le refroidissement actif est uniquement utilisé sous certaines conditions requises ré- glées. Modes de refroidis- ● Refroidissement à eau sement possibles ● Refroidissement DX externe ●...
  • Page 84 Réglages Installateur 3005275-2021-10-20 Appuyer sur Enregistrer pour enregistrer les réglages. 84/148...
  • Page 85 Réglages Installateur 3005275-2021-10-20 Refroidissement DX/Refroidissement DX et pompe à chaleur Conditions requises La forme de refroidissement suivante doit être installée et configurée : pour le réglage ● Refroidissement DX ● Refroidissement DX et pompe à chaleur Réglage du refroidissement : ●...
  • Page 86 Réglages Installateur 3005275-2021-10-20 Fonction d’écono- Réglages Température ext. Les arrêts 1-4 empêchent le démarrage des com- mie d’énergie presseurs ou le déclenchement des étapes de refroidissement quand la tempéra- ture extérieure est inférieure à la valeur définie. Ceci permet d’éviter le fonctionne- ment de plus de compresseurs qu’il n’est nécessaire pour maintenir la températu- re souhaitée dans le conduit d’air soufflé...
  • Page 87 Réglages Installateur 3005275-2021-10-20 6.4.4 Nuit d'été (Refroidissement) Avec ce paramètre dans le menu Température une pièce peut-elle être refroidie avec l'air extérieur sans utilisation du refroidissement actif. La fonction Nuit d’été peut seulement être choisie si un capteur de température de l’air extérieur est installé...
  • Page 88 Réglages Installateur 3005275-2021-10-20 ● Température ambiante de démarrage : Le rafraîchissement des nuits d’été démarre à des températures ambiantes dépassant la consigne Température ambiante de démarrage. ● Température ambiante d’arrêt : Le rafraîchissement des nuits d’été s’arrête à des températures ambiantes inférieures à la consigne Température ambian- te d’arrêt.
  • Page 89 Réglages Installateur 3005275-2021-10-20 6.5 Été/hiver 6.5.1 Compensation Avec ce paramètre dans le menu Été / hiver il est possible de choisir de déplacer le point de réglage de la température choisie pour l'air soufflé par rapport à la tem- pérature extérieure en été et/ou en hiver. La fonction Compensation ne peut être choisie que lorsque les formes de régulation suivantes sont utilisées : ●...
  • Page 90 Réglages Installateur 3005275-2021-10-20 ● Réglage Été/Hiver : Choisir si la compensation doit être activée en cochant la case. ● Démarrage d'hiver : Régler la température extérieure à partir de laquelle la compensation d'hiver doit prendre effet. ● Hiver maximum : Régler la température extérieure à laquelle la compensa- tion d'hiver doit être maximale.
  • Page 91 Réglages Installateur 3005275-2021-10-20 6.5.2 Changement été/hiver Avec ce paramètre dans le menu Été / hiver s'il est notamment possible de choi- sir un changement automatique entre les différentes formes de fonctionnement en fonction de la température extérieure ou en fonction du calendrier. La fonction Changement Été/Hiver ne peut être choisie que lorsque les formes de régulation de température suivantes sont utilisées : ●...
  • Page 92 Réglages Installateur 3005275-2021-10-20 6.6 Ajustement 6.6.1 Point de réglage Avec ce paramètre dans le menu Réglage. Il est possible de verrouiller les venti- lateurs/ le débit d'air pendant le processus de réglage dans le cadre des installa- tions VAV. ● La vitesse est verrouillée aux valeurs réglées sous l'onglet Incendie. Ajustement : ●...
  • Page 93 Réglages Installateur 3005275-2021-10-20 6.7 Incendie 6.7.1 Ventilation Ce paramètre dans le menu Incendie est une fonction utilisée pour les alarmes incendie provenant, par exemple, des systèmes centraux d’alarme incendie ou des détecteurs de fumée. La fonction peut également être utilisée pour l’évacuation des fumées et l’arrêt pompier si un interrupteur à...
  • Page 94 Réglages Installateur 3005275-2021-10-20 Coupe-feu (arrêt pompier) La fonction est utilisée en cas d'incendie, comme arrêt d'urgence ou détecteur de fu- mée dans une gaine d'air extérieur. Conditions requises ● Modules EXcon > Configurer > Entrée / sortie numérique : Coupe-feu doit pour le réglage être configuré.
  • Page 95 Réglages Installateur 3005275-2021-10-20 Si les registres incendie ne retournent pas à l'entrée numérique Registre incen- die fermé indiquant qu'ils sont fermés avant 180 secondes, une alarme est acti- vée pour erreur du Test de registre incendie. L'entrée numérique se connecte aux moteurs de registre et à...
  • Page 96 Réglages Installateur 3005275-2021-10-20 6.7.3 Évacution de la fumée ● La fonction est activée lorsque l'entrée numérique Fonction d'évacuation de le fumée/by-pass externe est ouverte. Conditions requises ● Modules EXcon > Configurer > Entrée / sortie numérique : Entrée numérique/ pour le réglage Fonction d'évacuation de la fumée/by-pass externe doit être configuré.
  • Page 97 Réglages Installateur 3005275-2021-10-20 6.8 Communication Internet - Modbus Utiliser les paramètres du menu Communication pour régler la connexion Inter- net et le branchement externe du Modbus ou BACnet. 6.8.1 Internet Connexion Internet DHCP ● Choisir DHCP. L'adresse IP est attribuée à partir du serveur DHCP sur le ré- seau local ou depuis l'internet.
  • Page 98 Réglages Installateur 3005275-2021-10-20 6.8.2 Modbus ● Réglages pour RTU Modbus externe. ● RTU Modbus pour branchement externe du Modbus pour, par exemple, l'installa- tion GTB/GTC. Réglages Modbus / RTU ● Adresse modbus ● Braud rate (9600, 19200, 38400 baud) ● Bit de départ - Plage de réglage : 1 ●...
  • Page 99 Réglages Installateur 3005275-2021-10-20 6.8.3 LON Si LON est choisi, il est possible de visualiser les informations concernant la pas- serelle LON. Pour de plus amples informations, consulter l protocole LON. 6.8.4 BACnet ● BACnet TCP/IP pour branchement externe du BACnet à un dispositif BMS/CTS, par exemple Régler BACnet TCP/IP ●...
  • Page 100 Réglages Installateur 3005275-2021-10-20 6.10 Réglage 6.10.1 Télécahrger ● Les réglages d'usine qui sont lus à l'aide du bouton Télécharger sont les ré- glages d'usine EXHAUSTO qui sont enregistrés sous Modules EXcon > Usi- ne > Télécharger / Enregistrer . ● Les réglages d'usine peuvent également être relus à partir de la télécomman- de IHM, comme indiqué...
  • Page 101 Réglages Installateur 3005275-2021-10-20 6.10.2 Installation Avec ce paramètre dans le menu Réglage il est possible de nommer l'installation/ l'appareil VEX. ● Écrire le nom de l'installation dans le champ vide et appuyer sur Enregistrer. ● Le nom choisi apparaîtra dans le coin inférieur gauche et sur l'écran de conne- xion.
  • Page 102 Réglages Installateur 3005275-2021-10-20 6.11 Boutique Fonctions de boutique Conditions requises ● Modules EXcon > Configurer > Réglages : Fonctions de boutique doit être pour le réglage choisi. Économie d'énergie Les fonctions de boutique permettent de choisir ou non différentes fonctions d'économie d'énergie et ainsi de réduire la consommation d'énergie.
  • Page 103 Réglages Installateur 3005275-2021-10-20 6.11.1 Ventilateur Lorsque la centrale VEX fonctionne avec 100 % de recyclage de l'air et le besoin de chauffer, il est possible de réduire ou d'augmenter le débit d'air. Fonctionnent de ventialteur, 100 % d'air de recyclage : ●...
  • Page 104 Réglages Installateur 3005275-2021-10-20 6.11.2 Air de recyclage Les paramètres concernant la fonction de recyclage de l'air sont utilisés au redé- marrage de la centrale VEX le matin, après l'arrêt nocturne. Conditions requises ● Modules EXcon > Configurer > Température/Pression : Capteur thermique pour le réglage d'air recyclé...
  • Page 105 Réglages Installateur 3005275-2021-10-20 Par défaut Réglages de la batterie de chauffage à eau 1 : ● Type de batterie de chauffage à eau : Au réglage Standard, Chauffage 1 consiste en une seule batterie de chauffage à eau et la vanne motorisée est commandée par un signal 0-10 V.
  • Page 106 Réglages Installateur 3005275-2021-10-20 Réglages de la batterie de chauffage à eau 1 - Séparateur continue : ● Sortie de chaleur 12 (Vanne de condenseur) : Les réglages des paramè- tres concernant la vanne de condenseur dépendent de la conception de l'ins- tallation de refroidissement.
  • Page 107 Réglages Installateur 3005275-2021-10-20 6.11.4 Chauffage 2, limite Chauffage 2 est le plus souvent une batterie post chauffe électrique. La comman- de EXcon peut être réglée pour que le passage à Chauffage 2 pour fournir le chauffage requis soit automatiquement retardé. Réglages possibles Limitation de Chauffage 2 : ●...
  • Page 108 Réglages Installateur 3005275-2021-10-20 6.11.5 Chauffage 2, démarrage Pour limiter l'utilisation de Chauffage 2 et ainsi réaliser des économies d'énergie, il est possible de régler un délai pour le transfert différé de Chauffage 1 à Chauf- fage 2 pour fournir le chauffage requis. Chauffage 2, démarrage : ●...
  • Page 109 Réglages de service 3005275-2021-10-20 7. Réglages de service 7.1 Paramètre de service Lors du service de la centrale VEX, il est possible de passer outre, d'ajuster et de régler les composants, et de voir les connexions / les branchements sur le Master, le ventilateur IO et les modules d'extension.
  • Page 110 Réglages de service 3005275-2021-10-20 IMPORTANT en cas d'opérations de maintenance Ne pas ouvrir les portes de service avant d'avoir coupé le cou- rant au niveau de l'interrupteur d'alimentation (position OFF) et attendre que les ventilateurs s'arrêtent. L’interrupteur se trouve sur le couvercle de la section d’échangeur. Lorsque l'interrup- teur de coupure est éteint, il est encore possible d'allumer la lu- mière à...
  • Page 111 Réglages de service 3005275-2021-10-20 7.2 Appareil 7.2.1 État Le paramètre État du menu Appareil donne un aperçu des composants et de l'état et du mode actuel de fonctionnement de la centrale VEX. Il est également possible d'outrepasser la commande des composants pendant une période de temps donnée.
  • Page 112 Réglages de service 3005275-2021-10-20 7.2.2 Paramètres Le paramètre Réglages du menu Appareil permet de régler chaque composant individuel. Cliquer sur un composant pour afficher et modifier son réglage. Conditions requises ● Usine > Mécanique : Le composant doit être choisi. pour le réglage ●...
  • Page 113 Réglages de service 3005275-2021-10-20 Correction de capteur thermique Conditions requises ● Modules EXcon > Configurer > Température/Pression : Les capteurs doivent pour le calibrage être configurés pour pouvoir être corrigés. ● Effectuer une correction individuelle pour chacun des capteurs thermiques. Plage de réglage : de -3,5 à...
  • Page 114 Réglages de service 3005275-2021-10-20 Air soufflé Les réglages ci-dessous sont valables pour les formes de régulation de température suivantes : ● Air soufflé constant ● Différence air soufflé/air extrait constante ● Temps I débit d'air : Régler le temps I pour la régulation du ventilateur/régu- lateur.
  • Page 115 Réglages de service 3005275-2021-10-20 Air extrait Les réglages ci-dessous sont valables pour les formes de régulation de température suivantes : ● Air extrait constant ● Température en salle constante ● Temps I débit d'air : Régler le temps I pour la régulation du ventilateur/régu- lateur.
  • Page 116 Réglages de service 3005275-2021-10-20 7.2.3 Ventilateurs Ventilateur d'air soufflé Les réglages ci-dessous sont valables pour les formes de régulation de moteur sui- vantes : ● Contrôleur EC (EC-DV) ● 2 x Contrôleur EC (2 x EC-DV) ● Démarrage différé : Régler le délai de démarrage différé du ventilateur d'air soufflé...
  • Page 117 Réglages de service 3005275-2021-10-20 7.2.4 Filtre Filtre à air extrait / air soufflé Les réglages ci-dessous pour la surveillance du filtre à aide du transmetteur de pres- sion valent aussi bien pour le filtre d'air extrait que pour le filtre d'air soufflé qui peu- vent être réglés individuellement.
  • Page 118 Réglages de service 3005275-2021-10-20 118/148...
  • Page 119 Réglages de service 3005275-2021-10-20 7.2.5 Calibrer le transmetteur de pression ● Calibrage du point 0 : ● Manuel : Régler sur Manuel et activer le bouton Calibrer. L’appareil s’ar- rête pendant une courte durée et le calibrage du point 0 est réalisé. ●...
  • Page 120 Réglages de service 3005275-2021-10-20 7.2.6 Registre Paramètres Les possibilités de réglage des registres/moteurs de registres dépendent du type de configuration choisi sous : Modules EXcon > Configurer > Réglages Les réglages suivants valent pour : ● Registre d'air extérieur ● Registre d'air rejeté ●...
  • Page 121 Réglages de service 3005275-2021-10-20 Registre d'air extérieur Normal ● Point de consigne du registre : Affiche 0 ou 100 % (on/off) ● Programme de test : Appuyer sur Démarrage pour lancer une séquence de test du moteur de registre. (Concerne uniquement le moteur de registre mod- bus Belimo) Air de recyclage modulé...
  • Page 122 Réglages de service 3005275-2021-10-20 Registre d'air rejeté Normal ● Programme de test : Appuyer sur Démarrage pour lancer une séquence de test du moteur de registre. (Concerne uniquement le moteur de registre mod- bus Belimo) Air de recyclage modulé - avec/sans air de recyclage in- termittent VOC/CO2 ●...
  • Page 123 Réglages de service 3005275-2021-10-20 Registre d’air recyclé Normal Le moteur de registre pour l’air de recyclage est commandé On/Off et ne peut être utilisé qu’en relation avec le chauffage nocturne. Un capteur de température ambiante doit être installé et configuré. Air de recyclage modulé...
  • Page 124 Réglages de service 3005275-2021-10-20 Air de recyclage modulé - avec air de recyclage intermit- tent VOC/CO ● Bande P VOC/CO constante : Régler la bande P pour la régulation de VOC/CO ● Température temps I : Régler le temps I pour la régulation de température. ●...
  • Page 125 Réglages de service 3005275-2021-10-20 7.2.7 Chauffage Batterie de chauffage à eau 1 La batterie de chauffage à eau est utilisée pour augmenter la température de l'air soufflé lorsque la récupération de chaleur n'est pas suffisante. ● Fonctionnement de la pompe : ●...
  • Page 126 (Concerne uniquement le moteur de vanne modbus Belimo). ● Vanne motorisée : Régler la plage de régulation de la vanne motorisée. Tou- jours choisir 2-10 V (VEX4000 standard) Appuyer sur Enregistrer pour enregistrer les configurations. Fonction de sécu- Une batterie de chauffage à...
  • Page 127 Réglages de service 3005275-2021-10-20 Batterie post chauffe électrique 1 La batterie post chauffe électrique est utilisée pour augmenter la température de l'air soufflé lorsque la récupération de chaleur n'est pas suffisante. ● Mode de régulation : ● 0-10 V : La régulation analogique de chauffage est raccordée à une sor- tie analogique 0-10 V.
  • Page 128 Réglages de service 3005275-2021-10-20 Surveillance de la La batterie post chauffe électrique est protégée contre la surchauffe par deux pro- batterie post chauf- tections de surchauffe placées dans le flux d'air entre les éléments de chauffage. fe électrique. Thermostat incendie externe La fonction est utilisée en cas d'incendie / de fumée à...
  • Page 129 Réglages de service 3005275-2021-10-20 Batterie de chauffage à eau 2 La batterie de chauffage 2 est uniquement utilisée pour les solutions de boutiques. La batterie de chauffage à eau est utilisée pour augmenter la température de l'air soufflé lorsque l'effet de la batterie de chauffage 1 n'est pas suffisant. Pour le réglage de la Batterie de chauffage à...
  • Page 130 L'alarme sera déclenchée si la pression est inférieure à cette valeur. (Pas uti- lisé dans la VEX4000) ● Alarme de pression haute dans le circuit 2 : Régler la valeur la plus haute autorisée de la pression de condensateur dans le circuit de refroidissement.
  • Page 131 L’alarme sera déclenchée si la pression est inférieure à cette valeur. (Non uti- lisée dans VEX4000) ● Alarme de pression haute dans le circuit 2 : Régler la valeur la plus haute autorisée de la pression de condensateur dans le circuit de refroidissement.
  • Page 132 Le refroidissement à eau doit être configuré pour une vanne analogique du circuit d’eau via la configuration d’une sortie 2-10 V. Démarrage/arrêt de la pompe de circu- lation (hors fourniture ALDES) du circuit de refroidissement via la sortie numérique. L’alarme de la pompe peut être branchée à l’entrée numérique Erreur de refroidis- sement, afin qu’une alarme de pompe soit déclenchée lorsque l’entrée est ouverte.
  • Page 133 Réglages de service 3005275-2021-10-20 ● Démarrage de la pompe : Régler la température de démarrage de la pom- pe. La pompe démarre lorsque la température extérieure passe au-dessus de la valeur réglée. Pour le fonctionnement de la pompe, l’option Température extérieure doit être sélectionnée.
  • Page 134 Réglages de service 3005275-2021-10-20 Batterie de refroidissement externe (DX) La batterie de refroidissement externe (DX) a une étape de refroidissement. La com- mande EXcon démarre et arrête le refroidissement en fonction des besoins. Le dé- marrage / arrêt de l'étape de refroidissement se fait par une sortie numérique. ●...
  • Page 135 Réglages de service 3005275-2021-10-20 7.2.10 Récupération de la chaleur. Échangeur croisé Le registre by-pass de l'échangeur à courants croisés est commandé par un mo- teur de registre modbus modulant. Dégivrage Si la température d'air rejeté descend au dessous de la valeur réglée (protection anti-givre + protection anti-givre bande P), le registre by-pass s'ouvrira en modu- lant jusqu'à...
  • Page 136 Réglages de service 3005275-2021-10-20 Pression de l'échangeur à courants croisés Le registre by-pass de l'échangeur à courants croisés est commandé par un mo- teur de registre modbus modulant. Si un capteur de pression est choisi, l'échan- geur à courants croisés sera protégé contre la formation de givre en mesurant la perte de charge au passage de l'échangeur.
  • Page 137 Réglages de service 3005275-2021-10-20 ● Type de dégivrage : Choix du type de dégivrage. ● Statique : Le dégivrage démarre si la perte de charge actuelle au passa- ge de l'échangeur à courants croisés dépasse le point de consigne réglé sous Dégivrage statique.
  • Page 138 Réglages de service 3005275-2021-10-20 Mesure dégivrage Cette fonction est utilisée si la protection antigel est assurée par un transmetteur dynamique de pression. La perte de charge est mesurée sur un échangeur propre et sans gi- vre. La commande EXcon connaît ainsi la valeur de la perte de charge propre à l'échangeur.
  • Page 139 Réglages de service 3005275-2021-10-20 Échangeur de chaleur rotatif ● Facteur d’amplification, échangeur de chaleur : Régler le facteur d’amplifi- cation de l’échangeur de chaleur rotatif. Ce facteur amplifie l’effet du régulateur lorsqu’il augmente ou diminue le chauffage. Lorsque la valeur est 100, le facteur est neutre. ●...
  • Page 140 Réglages de service 3005275-2021-10-20 Échangeur de chaleur rotatif (avec dégivrage de pression) ● Pression de référence du rotor, dégivrage : Une mesure de la perte de charge au passage de l'échangeur de chaleur rotatif doit être effectuée au moment de la mise en service de l'appareil. Voir Mesure de la pression de référence, dégivrage pour de plus amples informations.
  • Page 141 Réglages de service 3005275-2021-10-20 En appuyant sur Mesure tous les ventilateurs sont stoppés. Une fois tous les ven- tilateurs stoppés, ils sont redémarrés lentement passant de 0 à 100 %. Au cours de ce redémarrage, la perte de charge au passage de l'échangeur est enregis- trée.
  • Page 142 Réglages de service 3005275-2021-10-20 Arrêt du CAF IMPORTANT ! Il est recommandé de n’éteindre l’appareil que pour l’entretien et la réparation, car il peut y avoir des fuites pendant une courte période au dé- marrage. Sous Service > Appareil > Paramètres, cliquer sur le registre d’air extrait pour faire apparaître le menu du registre d’air extrait.
  • Page 143 Réglages de service 3005275-2021-10-20 7.2.12 Degré d’efficacité La commande EXcon calcule automatiquement le degré d’efficacité de l’échangeur de chaleur qui est installé et configuré dans l’appareil VEX. Le degré d’efficacité (η) est affiché sur l’écran d’état concernant l’échangeur de chaleur sous : Utilisateur > Alarme et journal >...
  • Page 144 Réglages de service 3005275-2021-10-20 7.4 Journal d'alarmes Les paramètres du menu Journal d’alarmes permettent de journaliser les alar- mes survenues et les données de fonctionnement depuis le dernier démarrage de l’appareil VEX. Les alarmes qui se sont déclenchées, celles qui s’approchent des valeurs limites ainsi que l’historique des données de fonctionnement sont enregis- trés dans le journal.
  • Page 145 3005275-2021-10-20 145/148...
  • Page 146 3005275-2021-10-20 146/148...
  • Page 147 3005275-2021-10-20 147/148...
  • Page 148 www.aldes.com...
