Préparation de l'installation
L'alignement des électrodes dans le tuyau et la profondeur d'insertion des électrodes par rapport au diamètre interne du tuyau sont
des aspects essentiels du fonctionnement correct et du calibrage du système. La tige en laiton fournie avec le modèle 2552 est
l'outil qui aide à satisfaire cette exigence.

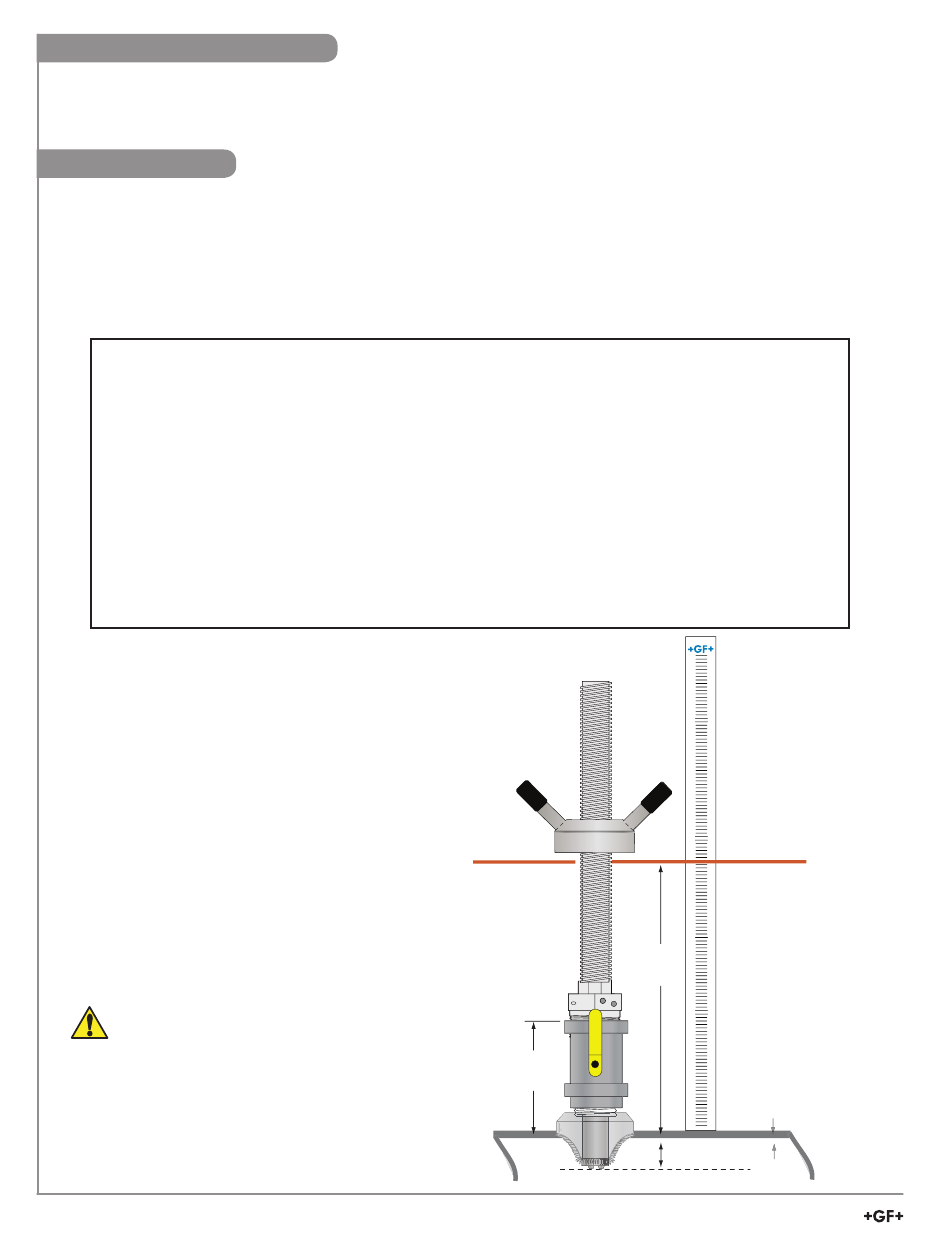

Dimension H
La dimension H correspond à la distance du HAUT DU TUYAU jusqu'au BAS DE LA TIGE EN LAITON. Les tableaux des pages
11 à 12 comportent la dimension H pour deux des normes de tuyauterie les plus courantes de DN50 à DN2200 (5 cm à 244 cm,
2 po à 96 po).
Contacter le bureau de ventes Georg Fischer local pour obtenir des informations sur les tuyaux de DN2200 à DN2550 (244 cm à
259 cm, 96 po à 102 po). Si le tuyau n'est pas représenté dans les tableaux des pages 11 à 12, utiliser la procédure ci-dessous
pour calculer la dimension H.
L'objectif de la procédure est de positionner les électrodes du débitmètre électromagnétique 10 % à l'intérieur du tuyau
1.
La hauteur des électrodes du débitmètre électromagnétique jusqu'à la tige d'alignement
est de :
-2 Versions :
-3 Versions :
2.
Soustraire l'épaisseur de la paroi du tuyau :
- Épaisseur de la paroi :
3.
Soustraire 10 % du diamètre interne du tuyau :
- 10 % du diamètre intérieur du tuyau :
4.
Le résultat est la dimension H. Enregistrer le résultat ici pour s'y référer sur le site
d'installation :
= Dimension H :
La hauteur de la pile de matériel est importante
La dimension H représente la hauteur totale
disponible pour le matériel d'installation.
Si le dégagement est insuffisant pour placer
le matériel, sélectionner un débitmètre
électromagnétique 2552 plus long ou modifier le
matériel pour réduire la hauteur de la pile.
6
Débitmètre électromagnétique 2552
276,3 mm (10,88 po)
419 mm (16,50 po)
-_____ mm (______ po)
-_____ mm (______ po)
=_____ mm (______ po)
Hauteur de la
pile de matériel
Dimension H
Épaisseur de la paroi
10 % du
diamètre intérieur
