Installation de L'opérateur
Installation de L'opérateur
Installation du montage
sur pied

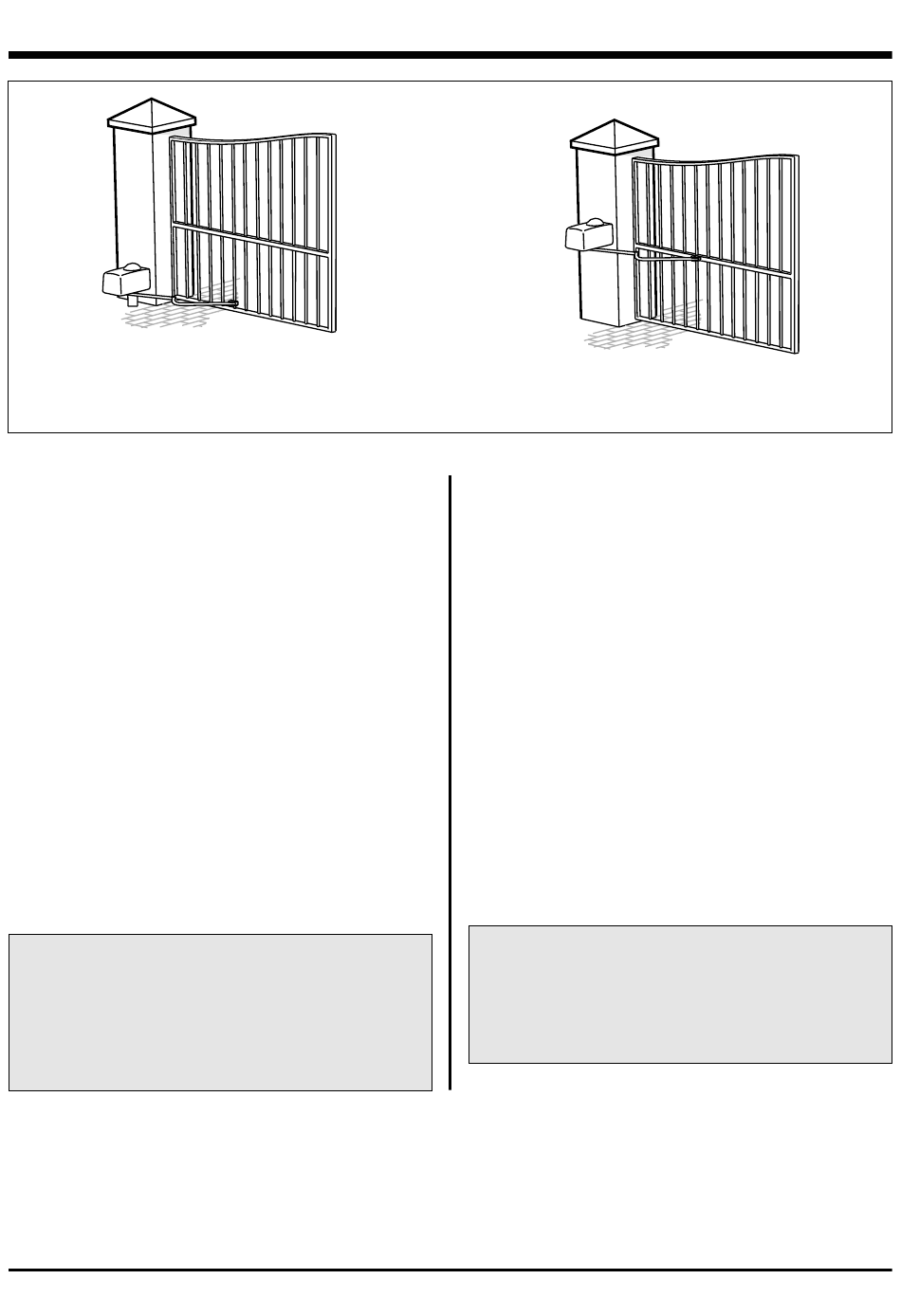

Figure 5 Choix d'installations de base
Caractéristiques du
montage sur pied
Verrouillage de sécurité ne nécessitant pas
d'arrêt de fin de course.
Peut être utilisé sur portails ouvrant vers
l'extérieur ou l'intérieur et sur installations où
l'espace est limité
Permet un mouvement de portail très doux
Offre un verrouillage sûr et une grande
sécurité
Lorsque la largeur du vantail excède 3m un
calage de portail est recommandé.
L'installation est indépendante de la taille et
de la force du pilier de portail.
Produits nécessaires pour automatiser un vantail:
1 x opérateur R3.
1 x ensemble de transmission (montage sur
pied) (comprenant un bras d'entraînement,
un bras de transmission, attaches et étrier)
1 x adaptateur de pied
1 x pied
Repérage de la position de l'opérateur
1. Faites pivoter le portail jusqu' à la position ouverte voulue et faites une estimation de l'angle de
rotation du portail à l'aide des diagrammes des figures 6 à 10. Ou bien vous pouvez déterminer
l'angle de rotation du portail en suivant la procédure expliquée page 37.
Caractéristiques du
montage sur mur
Installation très compacte
Nécessite un pilier suffisamment fort pour
supporter le poids de l'opérateur et une
charge potentielle si le portail est forcée.
Lorsque la largeur du vantail excède 2,5m un
calage de portail est recommandé.
L'opérateur peut être monté parallèlement ou
perpendiculairement au pilier selon les
nécessités de l'installation.
Le montage perpendiculaire est recommandé
car sa nature même procure un meilleur
verrouillage et une plus grande sécurité.
Produits nécessaires pour automatiser un vantail:
1 x opérateur R3.
1 x ensemble de transmission (montage sur
mur) (comprenant un bras d'entraînement,
un bras de transmission, attaches et étrier).
1 x console de montage mural
Page 12
Installation du montage
sur mur
