Page 1 A B B M E A S U R E M E N T & A N A LY T I C S Systèmes de tension de bande avec Unité de contrôle électronique de tension PFEA113 Manuel de I'utilisateur 3BSE029382R0107 fr Rev C...
Page 2 En aucun cas, ABB AB ne peut être tenu responsable pour les dommages directs, indirects, spécifiques, fortuits ou consécutifs, de quelque type ou nature que ce soit, pouvant découler de l'utilisation de ce document. ABB AB ne peut pas non plus être tenu responsable des dommages fortuits ou liés à...

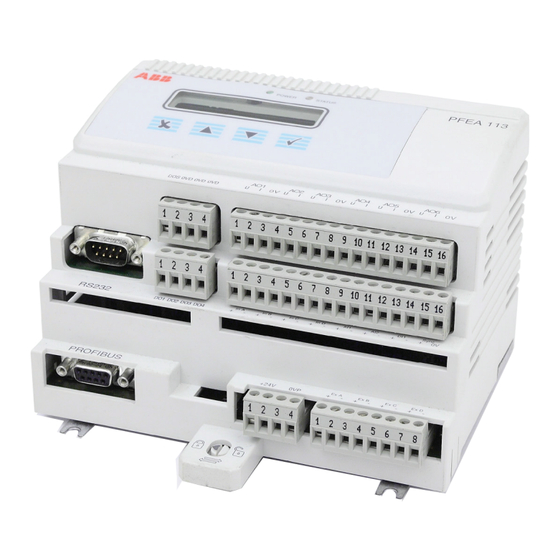

Page 3 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Table des matières TABLE DES MATIÈRES Chapitre 1 - Introduction À propos de ce manuel..................... 1-1 Clause de non-responsabilité relative à la cybersécurité ......... 1-1 Directive européenne DEEE : déchets d’équipements électriques et électroniques 1-1 Comment utiliser ce Guide ..................
Page 4 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Table des matières TABLE DES MATIÈRES (suite) 2.13.2 Carte de relais PXKB 201 ..............2-14 2.13.3 Unité d’alimentation SD83x ..............2-15 Chapitre 3 - Mise en service À propos de ce chapitre.................... 3-1 Consignes de sécurité....................
Page 5 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Table des matières TABLE DES MATIÈRES (suite) 3.12.10 Définition de l’entrée numérique, EntréeLog DI........3-32 3.12.11 Divers Menu ..................3-33 3.12.11.1 Profibus ................3-33 3.12.11.2 Réglages d’usine ............3-33 3.12.12 Menu Services..................3-34 3.12.12.1...
Page 6 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Table des matières TABLE DES MATIÈRES (suite) 4.7.1.4 Valeurs de tension connectées aux sorties analogiques, AO1 - AO6 .................. 4-7 4.7.2 Messages d’erreur et d’avertissement ............. 4-8 Chapitre 5 - Maintenance À propos de ce chapitre.................... 5-1 Maintenance préventive ...................
Page 7 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Table des matières TABLE DES MATIÈRES (suite) Caractéristiques techniques..................A-7 Réglages d’usine ....................A-11 Unités optionnelles ....................A-13 A.6.1 Amplificateur d'isolation PXUB 201............A-13 A.6.2 Carte de relais PXKB 201..............A-14 A.6.3 Unité d’alimentation SD83x ..............A-14 A.6.4 Coffret de connexion PFXC 141 ............A-15...
Page 8 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Table des matières TABLE DES MATIÈRES (suite) Exigences de l'installation ..................C-3 Options de montage, calcul de la force et calcul du gain d’embarrage....C-4 C.5.1 Montage horizontal ................C-4 C.5.2 Montage sur un plan incliné..............C-5 Calcul de la force de mesure avec une seule cellule de mesure......
Page 9 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Table des matières TABLE DES MATIÈRES (suite) D.14 Schéma dimensionnel 3BSE004042D0003, page 1/2, rév. O........D-19 D.15 Schéma dimensionnel 3BSE004042D0003, page 2/2, rév. O........D-20 D.16 Schéma dimensionnel 3BSE026314, rév. -............D-21 D.17 Schéma dimensionnel 3BSE027249, rév. -............D-22 D.18 Schéma dimensionnel 3BSE004042D0066, rév.
Page 10 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Table des matières TABLE DES MATIÈRES (suite) Annexe F - PFCL 201 - Conception de l’installation de cellules de mesure À propos de cette annexe ..................F-1 Aspects de base à prendre en compte pour chaque application .......F-1 Guide étape par étape pour la conception de l’installation de cellules de mesure ...F-2...
Page 11 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Table des matières TABLE DES MATIÈRES (suite) G.6.2 Calcul de la force quand la bande n'est pas centrée sur le rouleau ..G-7 Montage des cellules de mesure ................G-8 G.7.1 Préparations ....................G-8 G.7.2 Plaques d'adaptation................G-8...
Page 12 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Table des matières 3BSE029382R0107 Rev C...
Page 13 ABB ne pourra être tenu responsable de tels dommages et/ou pertes.
Page 14 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Chapitre 1 Introduction Jeter ce produit correctement aidera à économiser de précieuses ressources et à éviter tout effet négatif potentiel sur la santé humaine et l’environnement, qui pourrait autrement découler d’un traitement inapproprié des déchets.
Page 15 Corps de palier tension PFEA113 Cellule de mesure Profibus Sortie instrument Sortie de contrôle Alimentation 24 V CC Figure 1-1. Système de mesure de tension type avec unité de contrôle électronique de tension PFEA113 (version IP 20) 3BSE029382R0107 Rev C...
Page 16 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Chapitre 1 Introduction 1.6 Consignes de sécurité Lire et respecter les consignes de sécurité présentées dans cette section avant de commencer les travaux de maintenance. Il convient cependant de suivre en priorité la réglementation locale si celle-ci est plus stricte.
Page 17 La technologie du transducteur Pressductor® de ABB produit un signal résultant des modifica- tions survenues dans un champ électromagnétique quand la cellule de mesure est soumise à une force mécanique.
Page 18 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Chapitre 1 Introduction 3BSE029382R0107 Rev C...
Page 19 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe 2.1 À propos de ce chapitre Chapitre 2 Installation 2.1 À propos de ce chapitre La manière d'installer le système a une grande importance sur la fonctionnalité, la précision et la fiabilité...
Page 20 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Chapitre 2 Installation 2.4 Installation de l’unité électronique 2.4.1 Sélection et passage du câblage 2.4.1.1 Câblage recommandé Les câbles entre les cellules de mesure et l’unité électronique, et les connexions électriques doivent être installés avec le plus grand soin et selon le schéma de câblage 3BSE028144D0065 (voir l’annexe pour le type de cellule de mesure approprié) ou selon la documentation spéci-...
Page 21 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe 2.4.1 Sélection et passage du câblage • La résistance maximale autorisée du câble dans le circuit d'excitation est indiquée dans le Tableau 2-1. Avant la mise en service, vérifier la résistance de câble dans le circuit d’excitation de la cellule de mesure.
Page 22 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Chapitre 2 Installation 2.4.1.2 Interférences Pour améliorer l'immunité aux interférences, séparer le plus possible les câbles des cellules de mesures des câbles de l'alimentation secteur générateurs de parasites. Une distance minimale de 30 cm est recommandée.
Page 23 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe 2.4.2 Montage de l’unité de contrôle électronique PFEA113 2.4.2 Montage de l’unité de contrôle électronique PFEA113 2.4.2.1 Version IP 65 (NEMA 4) L’unité électronique est livrée dans un coffret prévu pour le montage mural.
Page 24 âmes câblées. Mise à la terre La base en métal de PFEA113-20 est connectée au rail DIN métallique qui sert à relier à la terre l’unité de contrôle électronique. Ceci permet de garantir une bonne connexion à la terre pour la logique interne et pour l’immu- nité...
Page 25 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe 2.4.3 Mise à la terre 2.4.3 Mise à la terre Pour assurer un fonctionnement sans problème, la mise à la terre doit être effectuée avec le plus grand soin. Tenir compte des points suivants : •...
Page 26 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Chapitre 2 Installation 2.5 Installation de l'armoire de sol MNS Select 2.5.1 Assemblage des armoires Si des armoires doivent être montées ensemble, utiliser le kit vis-écrou inclus. Les quatre vis M8, avec rondelles et écrous, dans les gonds d'angle et les six vis M6 à environ Z1=500, Z2=1000, Z3=1500 mm de hauteur par rapport au sol, Voir Figure 2-8.
Page 27 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe 2.5.3 Espace requis Deux vis Quatre vis Figure2-9. Position des trous pour la fixation de l'armoire (des armoires) au sol Tableau 2-2. Distances de la Figure 2-9 Symbole Distance 67 mm...
Page 28 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Chapitre 2 Installation 2.6 Installation de la boîte de jonction PFXC 141 ® PFXC 141 est normalement utilisé pour la connexion des cellules de mesure Pressductor . Les câbles des cellules de mesure et le câble vers l’unité de contrôle doivent être raccordés dans la boîte de jonction.
Page 29 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe 2.7 Connecteurs sur l’unité PFEA113 2.7 Connecteurs sur l’unité PFEA113 X6:1-X6:4 X4:1-X4:16 X5:1-X5:4 X3:1-X3:16 X1:1-X1:4 X2:1-X2:8 Figure 2-11. Connecteurs sur l’unité PFEA113 Tableau 2-3. Description des connecteurs de l’unité PFEA113 Numéro du...
Page 30 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Chapitre 2 Installation 2.8 Connexion des cellules de mesure Les informations de connexion des cellules de mesure sont fournies dans l’annexe pour chaque type de cellule, voir le tableau ci-dessous. Type de cellule de mesure Schémas de câblage dans annexe...
Page 31 Les sorties numériques sont conductrices de courant et peuvent être alimentées par une source externe de 24 V CC ou depuis la source de 24 V CC utilisée pour l’unité PFEA113. Le courant à l’état “1” est de 0,1 A max. par sortie.
Page 32 Figure 2-16. Connexion typique de l'amplificateur d'isolation PXUB 201 2.13.2 Carte de relais PXKB 201 Les sorties numériques de l’unité PFEA113 sont isolées comme un groupe et ne doivent pas être connectées à une tension supérieure à 24 V CC. Les relais des applications suivantes doivent être connectés aux sorties numériques :...
Page 33 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe 2.13.3 Unité d’alimentation SD83x A2 (-) A1 (+) Figure 2-17. Schéma électrique PXKB 201 2.13.3 Unité d’alimentation SD83x Si aucune tension de 24 V n’est disponible, les unités d’alimentation SD 831, SD 832 et SD 833 peuvent être utilisées pour alimenter les versions IP 20.
Page 34 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Chapitre 2 Installation 2-16 3BSE029382R0107 Rev C...
Page 35 • Rouleau segmenté Jusqu’à 12 cellules de mesure connectées à trois PFEA113 max. sont acceptées. Les entrées de la cellule de mesure doivent être connectées à l’unité PFEA113 de la manière suivante : - Une entrée, cellule de mesure connectée à A - Deux entrées, cellules de mesure connectées à...
Page 36 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Chapitre 3 Mise en service 3.4 Utilisation des touches du panneau 3.4.1 Navigation et confirmation Ecran Touche Utilisation Retour au menu précédent. Il est parfois nécessaire d’appuyer plusieurs fois sur ce bouton pour revenir au menu souhaité.
Page 37 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe 3.5 Vue d’ensemble des menus 3.5 Vue d’ensemble des menus Menus de configuration et d’entretien Menus opérateur Voir la section 4.7. La configuration rapide peut être effectuée de TensionRouleau 1 Configurationrapide >...
Page 38 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Chapitre 3 Mise en service 3.6 Guide de mise en service étape par étape Voir para- Étape Mesure graphe Vérifier que l’alimentation est débranchée. Contrôler tous les câbles selon les schémas de câblage.
Page 39 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe 3.7 Réglages de base 3.7 Réglages de base Lors de la toute première mise sous tension de l’unité de contrôle électronique de tension après la livraison, les paramètres puis doivent être configurés. Ces SetLanguage SélectionUnité...
Page 40 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Chapitre 3 Mise en service 3.8.1 Configuration rapide à l’aide de poids suspendus La méthode de configuration la plus simple du gain d’embarrage consiste à utiliser un poids connu qui charge le centre du rouleau avec une corde qui suit exactement la trajectoire de la bande.
Page 41 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe 3.8.1 Configuration rapide à l’aide de poids suspendus Sélectionner les cellules de mesure (2, Mesure un seul côté A ou CellS/Rouleau 1 Mesure un seul côté B) qui soutiennent le rouleau dans la liste avec .
Page 42 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Chapitre 3 Mise en service 3.8.2 Configuration rapide à l’aide du gain d’embarrage Suivre les étapes ci-dessous pour effectuer une configuration rapide à l’aide du gain d’embar- rage. Tension bande Appuyer sur la touche pendant 5 secondes pour passer au >...
Page 43 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe 3.9 Contrôle de la polarité du signal des cellules de mesure Tension sélectionnée : RéglTension10V Entrer la valeur de tension correspondant à 10 V. [XXXXXX] N Courant sélectionné : RéglTension20mA Entrer la valeur de tension correspondant à 20 mA.
Page 44 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Chapitre 3 Mise en service 3.10 Contrôle du fonctionnement des cellules de mesure La méthode des poids suspendus peut aussi être utilisée pour tester le fonctionnement des cel- lules de mesure, voir Paragraphe 3.8.1.
Page 45 SortieLog DO1 - DO4 niveau 1-4 Régler “État OK” pour indiquer que le système fonc- tionne normalement Utilisé pour connecter ls unités PFEA113 les unes aux 3.12.9 EntréeAna AI 1 - AI 2 autres quand 2 ou 3 sont utilisées.
Page 46 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Chapitre 3 Mise en service 3.12 Séquence de configuration complète Cette section fournit une description étape par étape et des informations détaillées sur tous les menus de configuration disponibles, avec les paramètres, données et réglages correspondants.
Page 47 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe 3.12.1 Presentation Menu 3.12.1.2 Sélection de l’unité Les unités suivantes sont disponibles : • N (Newton) • kN (kilonewton) • kg (kilogramme) • lbs (livres américaines) • • kN/m • kg/m •...
Page 48 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Chapitre 3 Mise en service 3.12.2 Définition système Les réglages suivants peuvent être effectués dans Définition système : Tension bande • CombCellCharge(combinaison de cellule de mesure) > 5 s – Un rouleau (cellules de mesure A et B)
Page 49 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe 3.12.3 Réglage du type d’objet 3.12.3 Réglage du type d’objet En fonction de la combinaison de cellule de mesure, CombCellCharge : Tension bande • un rouleau > 5 s • deux rouleaux ou...
Page 50 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Chapitre 3 Mise en service 3.12.3.2 Réglage du type d’objet pour deux rouleaux Réglage du type d’objet pour deux rouleaux Type d’objet Rouleau 1 SélectionObjet Êtes-vous sûr SélectionObjet [ZZ] SélectionObjet Êtes-vous sûr SélectionObjet...
Page 51 3.12.3.3 Réglage du type d’objet pour rouleau segmenté Le type d’objet Rouleau segmenté peut être utilisé pour jusqu’à 12 cellules de mesure connec- Tension tées à une, deux ou trois unités de contrôle électroniques de tension PFEA113. bande Chaque PFEA113 doit être réglé pour : >...
Page 52 être utilisée Non utilisé Non utilisé Figure 3-10. Trois unités PFEA113 connectées à un rouleau segmenté avec 12 (max.) cellules de mesure Connexion multiple (deux ou trois unités PFEA113 connectées ensemble) Les entrées analogiques AI1 et AI2, voir Figure 3-10, sont utilisées pour connecter deux ou trois uni-...
Page 53 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe 3.12.4 Charge nominale 3.12.4 Charge nominale Cette section décrit comment régler la charge nominale pour : • Un rouleau et rouleau segmenté • Deux rouleaux Réglage d’une charge nominale pour un rouleau et rouleau segmenté...
Page 54 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Chapitre 3 Mise en service 3.12.5 Réglage du zéro Le zéro est réglé pour compenser pour la tare et le signal zéro de la cellule de mesure. La plage de réglage du zéro est de ±2 x F (charge nominale des cellules de mesure).
Page 55 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe 3.12.6 Réglage du gain d’embarrage 3.12.6 Réglage du gain d’embarrage Pour pouvoir afficher la tension de bande réelle, il faut déterminer le rapport entre la tension de bande et la force mesurée sur la cellule de mesure.
Page 56 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Chapitre 3 Mise en service Par des calculs (Menu EntGainEmbarr) • Le gain d’embarrage est un facteur d’échelle qui correspond au rapport de la tension de la bande (T) sur la composante de force (F ) de la tension de bande appliquée dans la direc-...
Page 57 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe 3.12.6 Réglage du gain d’embarrage 3.12.6.1 Menus de gain d’embarrage pour un rouleau, deux rouleaux, et un rouleau seg- menté Le réglage du gain d’embarrage est décrit dans l’ordre suivant : Un rouleau.
Page 58 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Chapitre 3 Mise en service RéglGainEmbarr 3. Réglage du gain d’embarrage Deux rouleaux. Planification de gain “Non”. SuspendrePoids RéglGainEmbarr SuspendrePoids SuspendrePoids Rouleau 1 XXXXXX.X N [XXXXXX.X] N SuspendrePoids SuspendrePoids RéglGainEmbarr XXXXXX.X N [XXXXXX.X] N...
Page 59 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe 3.12.6 Réglage du gain d’embarrage 5. Réglage du gain d’embarrage Rouleau segmenté. Planification de gain “Non”. RéglGainEmbarr SuspendrePoids SuspendrePoids XXXXXX.X N [XXXXXX.X] N EntGainEmbarr EntGainEmbarr XX.XX [XX.XX] Vers SortieAna 1 6. Réglage du gain d’embarrage Rouleau segmenté. Planification de gain “Oui”.
Page 60 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Chapitre 3 Mise en service 3.12.7 Définition des sorties analogiques (SortieAna AO1-AO6) SortieAna 1 Tension Choisir U I ou OFF Choisir U I ou OFF OFF [ZZ] bande > 5 s Si pas “Off”...
Page 61 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe 3.12.7 Définition des sorties analogiques (SortieAna AO1-AO6) Les éléments suivants peuvent être sélectionnés dans : Menu Définition système – Un rouleau – Deux rouleaux – Rouleau segmenté Menu Type d’objet –...
Page 62 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Chapitre 3 Mise en service Les paramètres suivants peuvent être réglés : • Réglage du filtre Voir Tableau 3-2. • Tension haute (N, kN, kg, lbs, N/m, kN/m, kg/m, pli), (réglage d’usine = 2000 N) •...
Page 63 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe 3.12.8 Définition des sorties numériques (SortieLog DO1-DO4) 3.12.8 Définition des sorties numériques (SortieLog DO1-DO4) Il y a quatre sorties numériques pouvant être utilisées comme : • Sorties d’indication des détecteurs de niveau pouvant être connectés à n’importe quel AO1-AO6 •...
Page 64 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Chapitre 3 Mise en service SortieLog 1 DéfinirFonction DéfinirFonction Tension [ZZ] bande > 5 s Configuration- ConnectSignaux ConnectSignaux [ZZ] rapide Presentation- Menu Niveau haut Niveau haut XXXXXX.X N [XXXXXX.X] N Définition sys- tème...
Page 65 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe 3.12.8 Définition des sorties numériques (SortieLog DO1-DO4) SortieLog 1 DéfinirFonction DéfinirFonction [ZZ] ConnectSignaux ConnectSignaux [ZZ] Niveau haut Niveau haut XXXXXX.X N [XXXXXX.X] N Hystérésis Hystérésis XXXXXX.X N [XXXXXX.X] N Définition fonction est le dernier menu si “OFF” ou “État” est sélectionné...
Page 66 IL y a deux entrées analogiques. La plage du signal d’entrée est de 0 à 10 V. Tension bande Les entrées analogiques sont utilisées pour connecter deux ou trois unités PFEA113 ensemble. > 5 s Procéder comme suit pour régler les entrées analogiques : Configuration- rapide •...
Page 67 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe 3.12.11 Divers Menu 3.12.11 Divers Menu Divers Menu Profibus MA/ARR Profibus MA/ARR Tension [ZZ] bande > 5 s AdresseProfibus AdresseProfibus Configuration- [ZZ] rapide Presentation- Menu Étendue mesure Étendue mesure Résolution Vers Rouleau 1 Définition sys-...
Page 68 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Chapitre 3 Mise en service 3.12.12 Menu Services Tension Menu Services PFEA113 Version XX.X bande > 5 s Configuration- Charge Maxi A rapide Presentation- Menu DécalActuel A XX.XX N Définition sys- tème Type d’objet...
Page 69 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe 3.12.12 Menu Services Depuis Simulation Vers Menus de service Pourc. delaFnom A Pourc. delaFnom A XX % [XX] Pourc. delaFnom B Pourc. delaFnom B XX % [XX] Pourc. delaFnom C Pourc. delaFnom C...
Page 70 3.12.12.1 Charge maximum / Décalage Pour chaque cellule de mesure connectée á l’unité de contrôle électronique de tension PFEA113, une mémoire de charge maximum, avec la plage ±6,5 x F , enregistre la charge la plus élevée appliquée à la cellule de mesure.
Page 71 3.13 Communication Profibus DP avec PFEA113 3.13.1 Généralités sur Profibus-DP La présence du bus de terrain Profibus-DP dans l’unité PFEA113 a pour but de fournir une liai- son de données haut débit entre des systèmes supérieurs et l’unité PFEA113. Profibus-DP est un protocole de communication multipoint conçu pour connecter des automates à...
Page 72 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Chapitre 3 Mise en service 3.13.3 Profibus La ligne de bus est indiquée dans l'EN50170 comme type de ligne A. Le type de ligne B doit être évitée. Les propriétés physiques sont indiquées dans le...
Page 73 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe 3.13.4 Commandes par le biais de Profibus Pour les distances plus importantes et by-passer les interférences CEM, une transmission avec fibre optique (verre ou plastique) est aussi indiquée. Des connecteurs de bouchon de bus standard sont disponibles pour les transmissions avec conducteur en fibre optique.
Page 74 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Chapitre 3 Mise en service Les réglages des combinaison de cellules de mesure et des filtres pour les valeurs 1-6 sont les mêmes que pour AO1-AO6. La mise à l’échelle des entrées analogiques n’affecte pas les valeurs de mesure transmises par le biais de Profibus.
Page 75 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe 3.13.5 Gestion des données de mesure par le biais de Profibus Mise à l’échelle Profibus : Rouleau segmenté sélectionné dans Définition système De EntréeLog Divers Menu Profibus MA/ARR Profibus MA/ARR [ZZ]...
Page 76 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Chapitre 3 Mise en service Mise à l’échelle par défaut Combinaison de cellules de mesure, Combcellmes : Un ou deux rouleaux SW 1.0-1.7 est légèrement différent de SW1.8 et ultérieur. Le signal de différence de SW1.0-1.7 comporte un facteur d’échelle différent comme indiqué...
Page 77 (nouvelle valeur du bit de poids faible sur Profibus) Avec le réglage 9000 N dans PFEA113, la plage de mesure Profibus 0 – 15500 N (divisée en 7750 divisions) peut encore être utilisée maintenant avec la répartition de charge (solution) 2 N.
Page 78 3.13.5.3 Filtrage des valeurs de mesure Profibus Les valeurs de mesure 1-6 ont le même filtre que AO1-AO6. 3.13.5.4 Tampon d’entrée, bloc de données de l’unité PFEA113 à l’automate Cette section indique les valeurs de mesure et les valeurs boléennes dans le bloc de données du tampon d’entrée.
Page 79 Bit n° 2 : Le détecteur de niveau 3 est activé Bit n° 3 : Le détecteur de niveau 4 est activé 3.13.5.5 Tampon de sortie, bloc de données de l’automate à l’unité PFEA113. Cette section indique les valeurs boléennes dans le bloc de données du tampon de sortie.
Page 80 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Chapitre 3 Mise en service 3.14 Mise en service des unités optionnelles 3.14.1 Amplificateur d'isolation PXUB 201 L’amplificateur d’isolation est connecté à la tension de sortie de l’unité de contrôle électronique de tension.
Page 81 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe 3.14.1 Amplificateur d'isolation PXUB 201 Remettre le couvercle supérieur en position verrouillée. Remonter l’amplificateur d’isolation sur le rail DIN. PXUB 201 Sortie: 0 à ±10 V Signal Entrée: 0 à ±10 V...
Page 82 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Chapitre 3 Mise en service Tableau 3-8. Définition de la bande passante Valeur par S2, position 3 Bande passante défaut (× = ACTIF) × 10 kHz 10 Hz × Jusqu’à quatre PXUB 201 ou PXKB 201 (A, B, C et D), voir la figure ci-dessous, peuvent être montés à...
Page 83 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe 4.1 À propos de ce chapitre Chapitre 4 Utilisation 4.1 À propos de ce chapitre Le système de mesure ne requiert aucune attention durant le fonctionnement normal. La mesure est effectuée en continu tant que le système est sous tension. Cependant, l'opérateur doit savoir comment mettre en marche et arrêter le système, voir...
Page 84 4.4.1 Démarrage L’unité de contrôle électronique de tension s’allume et s’éteint à l’aide d’un interrupteur Marche/Arrêt externe (non fourni par ABB). En fonctionnement normal, aucune action n’est nécessaire de la part de l’opérateur. Vérifier que les dispositifs de contrôle de la tension secteur sont prêts pour un fonctionne- ment normal.
Page 85 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe 4.6 Valeurs de mesure sur l’affichage 4.6 Valeurs de mesure sur l’affichage Les valeurs de mesure seront présentées différemment en fonction de l’unité sélectionnée, voir Tableau 4-1 Tableau 4-2. Cellule de...
Page 86 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Chapitre 4 Utilisation Exemples de valeurs mesurées affichées : Exemple 1 : Unité sélectionnée [N], Charge nominale de la cellule de mesure 100 kN, Valeur mesurée 987654 N. Valeur présentée sur l’affichage : 987600 N.
Page 87 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe 4.7 Menus opérateur 4.7 Menus opérateur Cette section décrit les menus opérateur. La fréquence de rafraîchissement des valeurs affichées est réglée sur 500 ms. Utiliser pour alterner entre les menus. Rouleau de tension 1...
Page 88 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Chapitre 4 Utilisation 4.7.1 Tension de bande 4.7.1.1 Rouleau standard (deux cellules de mesure), un ou deux rouleaux Les menus suivants sont disponibles quand un rouleau standard (deux cellules de mesure) est connecté...
Page 89 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe 4.7.1 Tension de bande 4.7.1.2 Rouleau segmenté Le facteur d’échelle du rouleau segmenté (SRSF) est utilisé pour compenser le gain d’embar- rage afin d’obtenir une mesure correcte quand tous les rouleaux ne sont pas supportés par des cellules de mesure dans une application avec rouleau segmenté.
Page 90 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Chapitre 4 Utilisation 4.7.2 Messages d’erreur et d’avertissement Une ERREUR est générée lorqu’un élément entraîne un fonctionnement incorrect de l’unité de contrôle électronique de tension. Un AVERTISSEMENT est généré lorsqu’un élément peut affecter la précision des mesures.
Page 91 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe 5.1 À propos de ce chapitre Chapitre 5 Maintenance 5.1 À propos de ce chapitre Dans des conditions de fonctionnement normales, le système ne nécessite aucun entretien. Cependant, il est conseiller de procéder à des contrôles réguliers. Les mesures préventives sui- vantes peuvent être prises en fonction de l'environnement dans lequel le système travaille.
Page 92 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Chapitre 5 Maintenance 3BSE029382R0107 Rev C...
Page 93 Les cellules de mesure sont directement interchan- geables avec d’autres cellules de mesure du même type. L’unité PFEA113 doit être remise à zéro et la “Charge Maxi A”, “Charge Maxi B”ou “Charge Maxi C” réinitiali- sée après le remplacement d’une cellule de mesure.
Page 94 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Chapitre 6 Recherche de pannes 6.5 Méthode de recherche de pannes Pannes dans... Symptôme de panne Installation mécanique Des erreurs au niveau de l'installation mécanique se manifestent généralement par un point zéro instable ou une sensibilité...
Page 95 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe 6.6 Messages d’erreur et d’avertissement dans PFEA113 6.6 Messages d’erreur et d’avertissement dans PFEA113 Une ERREUR est générée lorsqu’un élément entraîne un fonctionnement incorrect de l’unité de contrôle électronique. Un AVERTISSEMENT est généré lorsqu’un élément peut affecter la précision des mesures.
Page 96 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Chapitre 6 Recherche de pannes 6.7 Symptômes de panne et mesures Remarque générale : Si la longueur libre d’un câble (sans écran) dépasse 0,1 m (4 po.), les paires individuelles des conducteurs d’alimentation et de signaux doivent être torsadées.
Page 97 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe 6.7 Symptômes de panne et mesures Tableau 6-1. Symptômes de panne et mesures Symptôme de panne Mesures Aucun signal à l’application de 1. Contrôler que les câbles reliés à l’unité de contrôle électronique sont correctement connectés.
Page 98 Remplacer PFEA113. 6.8.1.3 Erreur d’alimentation Version IP 20 (ouverte) : Lorsque l’unité PFEA113 est connectée à l’alimentation 24 V CC, la tension entre les bornes X1:1 et X1:2 doit être de 18 - 36 V. • Si la tension est inférieure à 18 V : –...
Page 99 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe 6.8.2 Avertissements 6.8.1.4 Erreur d’excitation de la cellule de mesure • Contrôler que les câbles sont correctement connectés à l’unité de contrôle électronique. • Si toutes les cellules de mesure ne sont pas connectées, vérifier que les câbles de court-cir- cuit sont connectés, voir le schéma de câblage.
Page 100 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Chapitre 6 Recherche de pannes 6.8.3 Passage en mode de mesure latérale unique si une cellule de mesure est défectueuse Si une cellule de mesure est défectueuse, il est possible de passer du rouleau standard à la mesure latérale unique.
Page 101 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe 6.8.3 Passage en mode de mesure latérale unique si une cellule de mesure est défectueuse 6.8.3.1 Menus pour passer du rouleau standard à une mesure d’un seul côté Utiliser ces menus pour passer en mode de mesure d’un seul côté.
Page 102 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Chapitre 6 Recherche de pannes Rouleau 1 Mesure d’un seul côté B Rouleau standard Mesure d’un seul côté A PFEA113 PFEA113 PFEA113 Entrée Entrée Entrée Rouleau 2 Rouleau standard Mesure d’un seul côté C Mesure d’un seul côté...
Page 103 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe 6.9 Remplacement des cellules de mesure 6.9 Remplacement des cellules de mesure Avant de commencer le travail, lire les consignes de sécurités dans Chapitre 1 Introduc- tion. Pour les cellules de mesure équipées d'un câble d'extension et d'un connecteur : Déconnecter le câble de connexion de la cellule de mesure et protéger le câble de...
Page 104 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Chapitre 6 Recherche de pannes 6-12 3BSE029382R0107 Rev C...
Page 105 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe A.1 À propos de cette annexe Annexe A Caractéristiques techniques de l’unité de contrôle élec- tronique de tension PFEA113 A.1 À propos de cette annexe Cette annexe comprend les caractéristiques techniques de l’unité de contrôle électronique de tension PFEA113.
Page 106 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe A Caractéristiques techniques de l’unité de contrôle électronique de tension PFEA113 A.2 Définitions utilisées dans les systèmes de tension de bande Tableau A-1. Définitions La charge nominale F est la charge pour laquelle la Erreur de linéarité...
Page 107 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe A.2.1 Système de coordonnées Tableau A-1. Définitions Exemple : T = Tension de bande Angle d’embarrage Tare = Force de la tare (poids du rouleau et des jeux de paliers montés sur les cellules de mesure) = Force mesurée (composante de force de la tension de...
Page 108 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe A Caractéristiques techniques de l’unité de contrôle électronique de tension PFEA113 A.3 Facteur d’échelle du rouleau segmenté (SRSF) Le facteur d’échelle du rouleau segmenté (SRSF) est utilisé pour compenser la tension totale mesurée et présenter une évaluation de la tension totale quand tous les rouleaux ne sont pas sou-...
Page 109 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe A.3.1 Calcul simplifié de SRSF Figure A-4. Cellules factices à l’extrémité et au centre du rouleau segmenté. Figure A-5. Cellules factices uniquement à l’extrémité du rouleau segmenté. Z = Point de support soutenu par uen cellule de mesure.
Page 110 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe A Caractéristiques techniques de l’unité de contrôle électronique de tension PFEA113 Pour Figure A-3 SRSF est : ----------------------------- - -------------------------------------------- - ------------------------------------- - SRSF ------------ - ---- ------------ - ---------- -...
Page 111 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe A.4 Caractéristiques techniques A.4 Caractéristiques techniques Tableau A-2. Caractéristiques de la tension d’alimentation Caractéristiques Commentaires Tension d’alimenta- tion Unité IP 20 (ouverte) 24 V CC 18 - 36 V CC Unité IP 65 (NEMA...
Page 112 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe A Caractéristiques techniques de l’unité de contrôle électronique de tension PFEA113 Tableau A-5. Données des sorties de signaux Caractéristiques Commentaires Tension de sortie 0 - 10 V Plage -5 à +11 V Charge max.
Page 113 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe A.4 Caractéristiques techniques Tableau A-7. Données pour entrées numériques Caractéristiques Commentaires Niveaux logiques Passive : -36 V à +5 V Pour un changement d’état, une longueur d’impulsion d’au moins Active : >16 V (maximum 100 ms est nécessaire.
Page 114 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe A Caractéristiques techniques de l’unité de contrôle électronique de tension PFEA113 Tableau A-11. Données environnementales Caractéristiques Commentaires Dépendance thermique Dérive du point zéro <50 ppm / K (28 ppm / °F) Dérive de sensibilité...
Page 115 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe A.5 Réglages d’usine A.5 Réglages d’usine Tableau A-13. Réglages d’usine PFEA113 Langue Français Unité de mesure Combinaison de cellules de mesure Deux rouleaux Planification du gain Rouleau 1 • Type d’objet Rouleau Std •...
Page 116 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe A Caractéristiques techniques de l’unité de contrôle électronique de tension PFEA113 Tableau A-13. Réglages d’usine PFEA113 • Limite élevée 21,00 mA • Limite basse 0,00 mA Fonction Arrêt • Fonction Arrêt •...
Page 117 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe A.6 Unités optionnelles A.6 Unités optionnelles A.6.1 Amplificateur d'isolation PXUB 201 Sortie Entrée – – +24 V +24 V Figure A-6. Amplificateur d'isolation PXUB 201 Tableau A-14. Données relatives à l'amplificateur d'isolation PXUB 201 Type Caractéristiques...
Page 118 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe A Caractéristiques techniques de l’unité de contrôle électronique de tension PFEA113 A.6.2 Carte de relais PXKB 201 Tableau A-15. Données pour la carte de relais XKB 201 Type Caractéristiques Tension d’entrée 24 V CC Connexion à...
Page 119 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe A.6.4 Coffret de connexion PFXC 141 A.6.4 Coffret de connexion PFXC 141 Classe de protection Dimensions (L x l x p) Poids IP 65 (NEMA 4) 220 x 120 x 80 mm...
Page 120 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe A Caractéristiques techniques de l’unité de contrôle électronique de tension PFEA113 A.7 Schémas A.7.1 Schéma dimensionnel 3BSE017052D64, rév. D A-16 3BSE029382R0107 Rev C...
Page 121 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe A.7.2 Schéma dimensionnel 3BSE029997D0064, rév. A A.7.2 Schéma dimensionnel 3BSE029997D0064, rév. A 3BSE029382R0107 Rev C A-17...
Page 122 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe A Caractéristiques techniques de l’unité de contrôle électronique de tension PFEA113 A.8 Profibus-DP - Fichier GSD pour PFEA113 ;====================== GSD file:ABB_0717.GSD ====================== ; DEVICE NAME: Tension Electronics PFEA113 ; AUTHOR: M.Sollander ;...
Page 123 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe A.8 Profibus-DP - Fichier GSD pour PFEA113 Repeater_Ctrl_Sig 24V_Pins ;====================== PROTOCOL CONFIGURATION ==================== Set_Slave_Add_supp Auto_Baud_supp Min_Slave_Intervall Freeze_Mode_supp Sync_Mode_supp Fail_Safe ;====================== SUPPORTED BAUDRATES ======================= 9.6_supp 19.2_supp 45.45_supp 93.75_supp 187.5_supp 500_supp 1.5M_supp 3M_supp...
Page 124 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe A Caractéristiques techniques de l’unité de contrôle électronique de tension PFEA113 MaxTsdr_12M = 800 ;====================== DIAGNOSTIC DEFINITIONS ==================== Max_Diag_Data_Len ;====================== PARAMETER DEFINITIONS ===================== User_Prm_Data_Len User_Prm_Data = 0, 0, 0 ;====================== MODULE DEFINITIONS ========================...
Page 125 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe B.1 À propos de cette annexe Annexe B PFCL 301E - Conception de l’installation de cellules de mesure B.1 À propos de cette annexe Cette annexe décrit la procédure de conception de l’installation de cellules de mesure.
Page 126 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe B PFCL 301E - Conception de l’installation de cellules de mesure B.3 Guide étape par étape pour la conception de l’installation de cellules de mesure La procédure ci-dessous définit les principaux aspects à prendre en compte lors de la conception d’une installation de cellules de mesure.
Page 127 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe B.4 Exigences de l'installation B.4 Exigences de l'installation Afin d'obtenir la précision souhaitée, la plus grande fiabilité possible et une stabilité à long terme, les cellules de mesure doivent être installées conformément aux exigences indiquées ci- dessous.
Page 128 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe B PFCL 301E - Conception de l’installation de cellules de mesure B.5 Options de montage, calcul de la force et calcul du gain d’embarrage B.5.1 Montage horizontal Dans la plupart des cas, le montage horizontal est la solu- PFCL 301E tion la plus évidente et la plus simple.
Page 129 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe B.5.2 Montage sur un plan incliné B.5.2 Montage sur un plan incliné PFCL 301E IL est parfois nécessaire de monter la cellule de mesure  sur un plan incliné en raison de la conception mécanique ...
Page 130 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe B PFCL 301E - Conception de l’installation de cellules de mesure B.6 Calcul de la force de mesure avec une seule cellule de mesure Dans certains cas, il est suffisant de mesurer la tension avec une seule cellule de mesure montée à...
Page 131 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe B.6.2 Calcul de la force quand la bande n'est pas centrée sur le rouleau B.6.2 Calcul de la force quand la bande n'est pas centrée sur le rouleau Utiliser les calculs ci-dessous pour un montage horizontal et sur plan incliné quand la bande n'est pas centrée sur le rouleau.
Page 132 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe B PFCL 301E - Conception de l’installation de cellules de mesure B.7 Montage des cellules de mesure Les instructions ci-dessous sont valables pour un montage type. Des variations sont autorisées à...
Page 133 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe B.8 Caractéristiques techniques B.8 Caractéristiques techniques PFCL 301E Unité Charge nominale Charge nominale dans la direction de la mesure, F (45) (112) (225) Charge transversale permise dans les limites de précision, 0.05...
Page 134 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe B PFCL 301E - Conception de l’installation de cellules de mesure Tableau B-1. Données environnementales de la cellule de mesure PFCL 301E PFCL 301E Unité  +20 - +60 Plage de températures compensée ...
Page 135 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe B.9 Schéma de câblage 3BSE028144D0065, page 5/7, rév. D B.9 Schéma de câblage 3BSE028144D0065, page 5/7, rév. D 3BSE029382R0107 Rev C B-11...
Page 136 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe B PFCL 301E - Conception de l’installation de cellules de mesure B.10 Schéma de câblage 3BSE028144D0065, page 6/7, rév. D B-12 3BSE029382R0107 Rev C...
Page 137 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe B.11 Instructions de montage du connecteur de câbles 3BSE019064, rév. A B.11 Instructions de montage du connecteur de câbles 3BSE019064, rév. A 3BSE029382R0107 Rev C B-13...
Page 138 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe B PFCL 301E - Conception de l’installation de cellules de mesure B.12 Schéma dimensionnel, 3BSE015955D0094, rév. D B-14 3BSE029382R0107 Rev C...
Page 139 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe B.13 Schéma de montage, 3BSE015955D0096, Rev. C B.13 Schéma de montage, 3BSE015955D0096, Rev. C 3BSE029382R0107 Rev C B-15...
Page 140 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe B PFCL 301E - Conception de l’installation de cellules de mesure B-16 3BSE029382R0107 Rev C...
Page 141 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe C.1 À propos de cette annexe Annexe C PFTL 301E - Conception de l’installation de cellules de mesure C.1 À propos de cette annexe Cette annexe décrit la procédure de conception de l’installation de cellules de mesure.
Page 142 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe C PFTL 301E - Conception de l’installation de cellules de mesure C.3 Guide étape par étape pour la conception de l’installation de cellules de mesure La procédure ci-dessous définit les principaux aspects à prendre en compte lors de la conception d’une installation de cellules de mesure.
Page 143 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe C.4 Exigences de l'installation C.4 Exigences de l'installation Afin d'obtenir la précision souhaitée, la plus grande fiabilité possible et une stabilité à long terme, les cellules de mesure doivent être installées conformément aux exigences indiquées ci- dessous.
Page 144 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe C PFTL 301E - Conception de l’installation de cellules de mesure C.5 Options de montage, calcul de la force et calcul du gain d’embarrage C.5.1 Montage horizontal PFTL 301E Dans la plupart des cas, le montage horizontal est la solution la plus évidente et la plus simple.
Page 145 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe C.5.2 Montage sur un plan incliné C.5.2 Montage sur un plan incliné PFTL 301E IL est parfois nécessaire de monter la cellule de mesure sur un plan incliné en raison de la conception mécanique de la machine ou pour qu'une composante de force ...
Page 146 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe C PFTL 301E - Conception de l’installation de cellules de mesure C.6 Calcul de la force de mesure avec une seule cellule de mesure Dans certains cas, il est suffisant de mesurer la tension avec une seule cellule de mesure montée à...
Page 147 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe C.6.2 Calcul de la force quand la bande n'est pas centrée sur le rouleau C.6.2 Calcul de la force quand la bande n'est pas centrée sur le rouleau Utiliser les calculs ci-dessous pour un montage horizontal et sur plan incliné quand la bande n'est pas centrée sur le rouleau.
Page 148 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe C PFTL 301E - Conception de l’installation de cellules de mesure C.7 Montage des cellules de mesure Les instructions ci-dessous sont valables pour un montage type. Des variations sont autorisées à...
Page 149 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe C.8 Caractéristiques techniques C.8 Caractéristiques techniques PFTL 301E Unité Charge nominale Charge nominale dans la direction de la mesure, F (22) (45) (112) (225) Pour h = 135 mm (5,3 pouces) Charge transversale permise dans les limites de précision, F...
Page 150 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe C PFTL 301E - Conception de l’installation de cellules de mesure Tableau C-1. Données environnementales de la cellule de mesure PFTL 301E PFTL 301E Unité  +20 - +60 Plage de températures compensée ...
Page 151 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe C.9 Schéma de câblage 3BSE028144D0065, page 5/7, rév. D C.9 Schéma de câblage 3BSE028144D0065, page 5/7, rév. D 3BSE029382R0107 Rev C C-11...
Page 152 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe C PFTL 301E - Conception de l’installation de cellules de mesure C.10 Schéma de câblage 3BSE028144D0065, page 6/7, rév. D C-12 3BSE029382R0107 Rev C...
Page 153 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe C.11 Instructions de montage du connecteur de câbles 3BSE019064, rév. A C.11 Instructions de montage du connecteur de câbles 3BSE019064, rév. A 3BSE029382R0107 Rev C C-13...
Page 154 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe C PFTL 301E - Conception de l’installation de cellules de mesure C.12 Schéma dimensionnel, 3BSE019040D0094, rév. C C-14 3BSE029382R0107 Rev C...
Page 155 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe C.13 Schéma de montage, 3BSE019040D0096, rév. C C.13 Schéma de montage, 3BSE019040D0096, rév. C 3BSE029382R0107 Rev C C-15...
Page 156 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe C PFTL 301E - Conception de l’installation de cellules de mesure C-16 3BSE029382R0107 Rev C...
Page 157 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe D.1 À propos de cette annexe Annexe D PFRL 101 - Conception de l’installation de cellules de mesure D.1 À propos de cette annexe Cette annexe décrit la procédure de conception de l’installation de cellules de mesure.
Page 158 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe D PFRL 101 - Conception de l’installation de cellules de mesure D.3 Guide étape par étape pour la conception de l’installation de cellules de mesure La procédure ci-dessous définit les principaux aspects à prendre en compte lors de la conception d’une installation de cellules de mesure.
Page 159 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe D.4 Exigences de l'installation D.4 Exigences de l'installation Afin d'obtenir la précision souhaitée, la plus grande fiabilité possible et une stabilité à long terme, les cellules de mesure doivent être installées conformément aux exigences indiquées ci- dessous.
Page 160 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe D PFRL 101 - Conception de l’installation de cellules de mesure D.5 Orientation des cellules de mesure selon la direction de mesure des cellules La cellule de mesure radiale ne mesure que les forces le long de l’axe comme montré sur la Direction figure de gauche.
Page 161 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe D.6 Options de montage, calcul de la force et calcul du gain d’embarrage D.6 Options de montage, calcul de la force et calcul du gain d’embarrage D.6.1 Montage horizontal Les cellules de mesure PFRL 101 peuvent être montées à...
Page 162 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe D PFRL 101 - Conception de l’installation de cellules de mesure D.6.2 Montage sur un plan incliné Il est parfois nécessaire de monter la cellule de mesure sur  un plan incliné en raison de la conception mécanique de la machine ou pour qu'une composante de force correcte ...
Page 163 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe D.7 Calcul de la force de mesure avec une seule cellule de mesure D.7 Calcul de la force de mesure avec une seule cellule de mesure Dans certains cas, il est suffisant de mesurer la tension avec une seule cellule de mesure montée à...
Page 164 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe D PFRL 101 - Conception de l’installation de cellules de mesure D.7.2 Calcul de la force quand la bande n'est pas centrée sur le rouleau Utiliser les calculs ci-dessous pour un montage horizontal et sur plan incliné quand la bande n'est pas centrée sur le rouleau.
Page 165 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe D.8 Montage des cellules de mesure D.8 Montage des cellules de mesure Monter le câblage et les cellules de mesure. REMARQUE Utiliser des outils et des matériaux qui n’endommageront pas le palier ou la cellule de mesure.
Page 166 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe D PFRL 101 - Conception de l’installation de cellules de mesure Couvercle intérieur Exemple de montage de cellule de mesure Monter des entretoises et des joints d'étanchéité d'arbre si nécessaire. Mettre en position es couvercles intérieurs de la cellule de mesure et placer les quatre vis de montage dans leurs trous.
Page 167 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe D.8.1 Montage avec supports D.8.1 Montage avec supports Le support optionnel est conçu pour faciliter le montage sur surfaces horizontales. Trou de Pour obtenir un sens montage de mesure optimal, tourner la cellule de mesure dans une position appropriée...
Page 168 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe D PFRL 101 - Conception de l’installation de cellules de mesure D.8.2 Vis de montage pour les cellules de mesure La cellule de montage doit être montée avec des vis selon Tableau D-1.
Page 169 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe D.9 Caractéristiques techniques D.9 Caractéristiques techniques Tableau D-2. Caractéristiques techniques de différents types de cellules de mesure PFRL 101 PFRL 101 Type Caractéristiques Unité Charge nominale Charge nominale, F 0.5 (112) 1 (225) 0.5 (112)
Page 170 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe D PFRL 101 - Conception de l’installation de cellules de mesure Tableau D-2. Caractéristiques techniques de différents types de cellules de mesure PFRL 101 PFRL 101 Type Caractéristiques Unité Matériau SS 2387 acier inoxydable, DIN X4CrNiMo 16 5.
Page 171 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe D.10 Schéma de câblage 3BSE028144D0065, page 1/7, rév. D D.10 Schéma de câblage 3BSE028144D0065, page 1/7, rév. D 3BSE029382R0107 Rev C D-15...
Page 172 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe D PFRL 101 - Conception de l’installation de cellules de mesure D.11 Schéma de câblage 3BSE028144D0065, page 2/7, rév. D D-16 3BSE029382R0107 Rev C...
Page 173 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe D.12 Schéma de câblage 3BSE028144D0065, page 3/7, rév. D D.12 Schéma de câblage 3BSE028144D0065, page 3/7, rév. D 3BSE029382R0107 Rev C D-17...
Page 174 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe D PFRL 101 - Conception de l’installation de cellules de mesure D.13 Schéma de câblage 3BSE028144D0065, page 7/7, rév. D D-18 3BSE029382R0107 Rev C...
Page 175 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe D.14 Schéma dimensionnel 3BSE004042D0003, page 1/2, rév. O D.14 Schéma dimensionnel 3BSE004042D0003, page 1/2, rév. O 3BSE029382R0107 Rev C D-19...
Page 176 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe D PFRL 101 - Conception de l’installation de cellules de mesure D.15 Schéma dimensionnel 3BSE004042D0003, page 2/2, rév. O D-20 3BSE029382R0107 Rev C...
Page 177 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe D.16 Schéma dimensionnel 3BSE026314, rév. - D.16 Schéma dimensionnel 3BSE026314, rév. - 3BSE029382R0107 Rev C D-21...
Page 178 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe D PFRL 101 - Conception de l’installation de cellules de mesure D.17 Schéma dimensionnel 3BSE027249, rév. - D-22 3BSE029382R0107 Rev C...
Page 179 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe D.18 Schéma dimensionnel 3BSE004042D0066, rév. - D.18 Schéma dimensionnel 3BSE004042D0066, rév. - 3BSE029382R0107 Rev C D-23...
Page 180 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe D PFRL 101 - Conception de l’installation de cellules de mesure D.19 Schéma dimensionnel 3BSE004042D0065, rév. - D-24 3BSE029382R0107 Rev C...
Page 181 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe D.20 Schéma dimensionnel 3BSE010457, rév. B D.20 Schéma dimensionnel 3BSE010457, rév. B $%3#2)04)/. $%3#2)04)/. $%3#2)04)/. $%3#2)04)/. $!4% $!4% $!4% $!4% $%04).)4 $%04).)4 $%04).)4 $%04).)4 .DVáCQ@VHMF 3%)39!'+4( .DVáL@SDQH@KáBNQQNRHNMáOQNSDBSHNMá@MCáSDLOK@SDá5OC@SDCáá !4#&&-'"*2+ CHLDMRHNMR #!$ ENQL@SáBG@MFDCáSNá3NKHC7NQJRá-@SDQH@KáMTLADQáNEá$).á.&á"3á...
Page 182 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe D PFRL 101 - Conception de l’installation de cellules de mesure D-26 3BSE029382R0107 Rev C...
Page 183 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe E.1 À propos de cette annexe Annexe E PFTL 101 - Conception de l’installation de cellules de mesure E.1 À propos de cette annexe Cette annexe décrit la procédure de conception de l’installation de cellules de mesure.
Page 184 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe E PFTL 101 - Conception de l’installation de cellules de mesure E.3 Guide étape par étape pour la conception de l’installation de cellules de mesure La procédure ci-dessous définit les principaux aspects à prendre en compte lors de la conception d’une installation de cellules de mesure.
Page 185 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe E.4 Exigences de l'installation E.4 Exigences de l'installation Afin d'obtenir la précision souhaitée, la plus grande fiabilité possible et une stabilité à long terme, les cellules de mesure doivent être installées conformément aux exigences indiquées ci- dessous.
Page 186 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe E PFTL 101 - Conception de l’installation de cellules de mesure E.5 Options de montage, calcul de la force et calcul du gain d’embarrage E.5.1 Montage horizontal Dans la plupart des cas, le montage horizontal est la + ...
Page 187 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe E.5.2 Montage sur un plan incliné E.5.2 Montage sur un plan incliné Il est parfois nécessaire de monter la cellule de mesure sur un plan incliné en raison de la conception mécanique de ...
Page 188 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe E PFTL 101 - Conception de l’installation de cellules de mesure E.6 Calcul de la force de mesure avec une seule cellule de mesure Dans certains cas, il est suffisant de mesurer la tension avec une seule cellule de mesure montée à...
Page 189 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe E.6.2 Calcul de la force quand la bande n'est pas centrée sur le rouleau E.6.2 Calcul de la force quand la bande n'est pas centrée sur le rouleau Utiliser les calculs ci-dessous pour un montage horizontal et sur plan incliné quand la bande n'est pas centrée sur le rouleau.
Page 190 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe E PFTL 101 - Conception de l’installation de cellules de mesure E.7 Montage des cellules de mesure Les instructions ci-dessous sont valables pour un montage type. Des variations sont autorisées à...
Page 191 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe E.7.1 Passage du câble de la cellule de mesure  a NOTE Ne pas percer dans cette zone, cela risque d’endommager le câblage interne.  a  a  a Goupille ...
Page 192 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe E PFTL 101 - Conception de l’installation de cellules de mesure E.8 Caractéristiques techniques Tableau E-2. Caractéristiques techniques de différents types de cellules de mesure PFRL 101 PFTL 101 Type Caractéristiques Unité...
Page 193 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe E.8 Caractéristiques techniques Tableau E-2. Caractéristiques techniques de différents types de cellules de mesure PFRL 101 PFTL 101 Type Caractéristiques Unité Poids A/AE/AER (20) (20) (22) (lbs) B/BE/BER (44) (46) (46)
Page 194 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe E PFTL 101 - Conception de l’installation de cellules de mesure E.9 Schéma de câblage 3BSE028144D0065, page 1/7, rév. D E-12 3BSE029382R0107 Rev C...
Page 195 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe E.10 Schéma de câblage 3BSE028144D0065, page 2/7, rév. D E.10 Schéma de câblage 3BSE028144D0065, page 2/7, rév. D 3BSE029382R0107 Rev C E-13...
Page 196 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe E PFTL 101 - Conception de l’installation de cellules de mesure E.11 Schéma de câblage 3BSE028144D0065, page 3/7, rév. D E-14 3BSE029382R0107 Rev C...
Page 197 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe E.12 Schéma de câblage 3BSE028144D0065, page 4/7, rév. D E.12 Schéma de câblage 3BSE028144D0065, page 4/7, rév. D 3BSE029382R0107 Rev C E-15...
Page 198 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe E PFTL 101 - Conception de l’installation de cellules de mesure E.13 Schéma de câblage 3BSE028144D0065, page 7/7, rév. D E-16 3BSE029382R0107 Rev C...
Page 199 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe E.14 Schéma dimensionnel 3BSE004171, rév. B E.14 Schéma dimensionnel 3BSE004171, rév. B 3BSE029382R0107 Rev C E-17...
Page 200 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe E PFTL 101 - Conception de l’installation de cellules de mesure E.15 Schéma dimensionnel 3BSE004995, rév. C E-18 3BSE029382R0107 Rev C...
Page 201 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe E.16 Schéma dimensionnel 3BSE023301D0064, rév. B E.16 Schéma dimensionnel 3BSE023301D0064, rév. B 3BSE029382R0107 Rev C E-19...
Page 202 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe E PFTL 101 - Conception de l’installation de cellules de mesure E.17 Schéma dimensionnel 3BSE004196, rév. C E-20 3BSE029382R0107 Rev C...
Page 203 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe E.18 Schéma dimensionnel 3BSE004999, rév. C E.18 Schéma dimensionnel 3BSE004999, rév. C 3BSE029382R0107 Rev C E-21...
Page 204 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe E PFTL 101 - Conception de l’installation de cellules de mesure E.19 Schéma dimensionnel 3BSE023223D0064, rév. B E-22 3BSE029382R0107 Rev C...
Page 205 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe E.20 Schéma dimensionnel 3BSE012173, rév. F E.20 Schéma dimensionnel 3BSE012173, rév. F 3BSE029382R0107 Rev C E-23...
Page 206 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe E PFTL 101 - Conception de l’installation de cellules de mesure E.21 Schéma dimensionnel 3BSE012172, rév. F E-24 3BSE029382R0107 Rev C...
Page 207 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe E.22 Schéma dimensionnel 3BSE012171, rév. F E.22 Schéma dimensionnel 3BSE012171, rév. F 3BSE029382R0107 Rev C E-25...
Page 208 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe E PFTL 101 - Conception de l’installation de cellules de mesure E.23 Schéma dimensionnel 3BSE012170, rév. F E-26 3BSE029382R0107 Rev C...
Page 209 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe F.1 À propos de cette annexe Annexe F PFCL 201 - Conception de l’installation de cellules de mesure F.1 À propos de cette annexe Cette annexe décrit la procédure de conception de l’installation de cellules de mesure.
Page 210 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe F PFCL 201 - Conception de l’installation de cellules de mesure F.3 Guide étape par étape pour la conception de l’installation de cellules de mesure La procédure ci-dessous définit les principaux aspects à prendre en compte lors de la conception d’une installation de cellules de mesure.
Page 211 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe F.4 Exigences de l'installation F.4 Exigences de l'installation Afin d'obtenir la précision souhaitée, la plus grande fiabilité possible et une stabilité à long terme, les cellules de mesure doivent être installées conformément aux exigences indiquées ci- dessous.
Page 212 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe F PFCL 201 - Conception de l’installation de cellules de mesure F.5 Options de montage, calcul de la force et calcul du gain d’embarrage F.5.1 Montage horizontal Dans la plupart des cas, le montage horizontal est la PFCL 201 solution la plus évidente et la plus simple.
Page 213 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe F.5.2 Montage sur un plan incliné F.5.2 Montage sur un plan incliné PFCL 201 IL est parfois nécessaire de monter la cellule de mesure  sur un plan incliné en raison de la conception mécanique ...
Page 214 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe F PFCL 201 - Conception de l’installation de cellules de mesure F.6 Calcul de la force de mesure avec une seule cellule de mesure Dans certains cas, il est suffisant de mesurer la tension avec une seule cellule de mesure montée à...
Page 215 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe F.6.2 Calcul de la force quand la bande n'est pas centrée sur le rouleau F.6.2 Calcul de la force quand la bande n'est pas centrée sur le rouleau Utiliser les calculs ci-dessous pour un montage horizontal et sur plan incliné quand la bande n'est pas centrée sur le rouleau.
Page 216 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe F PFCL 201 - Conception de l’installation de cellules de mesure F.7 Montage des cellules de mesure F.7.1 Préparations Préparer l’installation bien à l’avance en contrôlant que les documents et équipements nécessaires sont disponibles :...
Page 217 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe F.7.2 Trou de Tableau F-1. MoS lubrifié vis galvanisées selon ISO 898/1 Classe de résistance Dimension Couple de serrage (12.9) 170 (286) Nm Tableau F-2. Vis cirées en acier inoxydable selon ISO 3506 Classe de résistance...
Page 218 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe F PFCL 201 - Conception de l’installation de cellules de mesure F.7.3 Câblage de la cellule de mesure PFCL 201CE Un câble avec gaine de protection doit être monté afin que le mouvement de la partie intermédiaire de la cellule de mesure ne soit pas gêné.
Page 219 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe F.8 Caractéristiques techniques, cellule de mesure PFCL 201 F.8 Caractéristiques techniques, cellule de mesure PFCL 201 Tableau F-3. Caractéristiques techniques Type PFCL 201 Unité Charges nominales Charge nominale dans la direction de la mesure,...
Page 220 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe F PFCL 201 - Conception de l’installation de cellules de mesure 1) les définitions des désignations de direction “ ”et “ ” dans et F sont indiquées à la Section A.2.1.
Page 221 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe F.9 Schéma de câblage 3BSE028144D0065, page 1/7, rév. D F.9 Schéma de câblage 3BSE028144D0065, page 1/7, rév. D 3BSE029382R0107 Rev C F-13...
Page 222 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe F PFCL 201 - Conception de l’installation de cellules de mesure F.10 Schéma de câblage 3BSE028144D0065, page 2/7, rév. D F-14 3BSE029382R0107 Rev C...
Page 223 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe F.11 Schéma de câblage 3BSE028144D0065, page 3/7, rév. D F.11 Schéma de câblage 3BSE028144D0065, page 3/7, rév. D 3BSE029382R0107 Rev C F-15...
Page 224 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe F PFCL 201 - Conception de l’installation de cellules de mesure F.12 Schéma de câblage 3BSE028144D0065, page 7/7, rév. D F-16 3BSE029382R0107 Rev C...
Page 225 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe F.13 Schéma dimensionnel 3BSE006699D0003, rév. F F.13 Schéma dimensionnel 3BSE006699D0003, rév. F 3BSE029382R0107 Rev C F-17...
Page 226 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe F PFCL 201 - Conception de l’installation de cellules de mesure F.14 Schéma dimensionnel 3BSE029522D0001, rév. B F-18 3BSE029382R0107 Rev C...
Page 227 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe F.15 Schéma dimensionnel 3BSE006699D0006, rév. - F.15 Schéma dimensionnel 3BSE006699D0006, rév. - 3BSE029382R0107 Rev C F-19...
Page 228 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe F PFCL 201 - Conception de l’installation de cellules de mesure F.16 Schéma dimensionnel 3BSE006699D0005, rév. J F-20 3BSE029382R0107 Rev C...
Page 229 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe F.17 Schéma dimensionnel 3BSE006699D0004, rév. H F.17 Schéma dimensionnel 3BSE006699D0004, rév. H 3BSE029382R0107 Rev C F-21...
Page 230 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe F PFCL 201 - Conception de l’installation de cellules de mesure F-22 3BSE029382R0107 Rev C...
Page 231 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe G.1 À propos de cette annexe Annexe G PFTL 201 - Conception de l’installation de cellules de mesure G.1 À propos de cette annexe Cette annexe décrit la procédure de conception de l’installation de cellules de mesure.
Page 232 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe G PFTL 201 - Conception de l’installation de cellules de mesure G.3 Guide étape par étape pour la conception de l’installation de cellules de mesure La procédure ci-dessous définit les principaux aspects à prendre en compte lors de la conception d’une installation de cellules de mesure.
Page 233 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe G.4 Exigences de l'installation G.4 Exigences de l'installation Afin d'obtenir la précision souhaitée, la plus grande fiabilité possible et une stabilité à long terme, les cellules de mesure doivent être installées conformément aux exigences indiquées ci- dessous.
Page 234 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe G PFTL 201 - Conception de l’installation de cellules de mesure G.5 Options de montage, calcul de la force et calcul du gain d’embarrage G.5.1 Montage horizontal Dans la plupart des cas, le montage horizontal est la + ...
Page 235 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe G.5.2 Montage sur un plan incliné G.5.2 Montage sur un plan incliné Il est parfois nécessaire de monter la cellule de mesure sur un plan incliné en raison de la conception mécanique de ...
Page 236 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe G PFTL 201 - Conception de l’installation de cellules de mesure G.6 Calcul de la force de mesure avec une seule cellule de mesure Dans certains cas, il est suffisant de mesurer la tension avec une seule cellule de mesure montée à...
Page 237 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe G.6.2 Calcul de la force quand la bande n'est pas centrée sur le rouleau G.6.2 Calcul de la force quand la bande n'est pas centrée sur le rouleau Utiliser les calculs ci-dessous pour un montage horizontal et sur plan incliné quand la bande n'est pas centrée sur le rouleau.
Page 238 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe G PFTL 201 - Conception de l’installation de cellules de mesure G.7 Montage des cellules de mesure G.7.1 Préparations Préparer l’installation bien à l’avance en contrôlant que les documents et équipements nécessaires sont disponibles :...
Page 239 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe G.7.3 Trou de Tableau G-1. MoS lubrifié vis galvanisées selon ISO 898/1 Classe de Dimension Couple de serrage résistance 8.8 * (12.9) 572 (963) Nm 8.8 * (12.9) 1960 (3310) Nm Tableau G-2.
Page 240 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe G PFTL 201 - Conception de l’installation de cellules de mesure G.7.4 Câblage Figure G-4 montre comment le câble et la gaine de protection doivent être montés pour les cellules de mesure PFTL 201CE et PFTL 201DE. La direction du câble et de la gaine de protection peut être modifiée.
Page 241 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe G.8 Caractéristiques techniques, cellule de mesure PFTL 201 G.8 Caractéristiques techniques, cellule de mesure PFTL 201 Tableau G-3. Caractéristiques techniques de différents types de cellules de mesure PFRL 201 PFTL 201, Caractéristiques...
Page 242 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe G PFTL 201 - Conception de l’installation de cellules de mesure Tableau G-3. Caractéristiques techniques de différents types de cellules de mesure PFRL 201 PFTL 201, Caractéristiques Unité type C/CE 1000...
Page 243 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe G.8 Caractéristiques techniques, cellule de mesure PFTL 201 Tableau G-3. Caractéristiques techniques de différents types de cellules de mesure PFRL 201 PFTL 201, Caractéristiques Unité type Classe de précision ± 0.5 Erreur de linéarité...
Page 244 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe G PFTL 201 - Conception de l’installation de cellules de mesure G.9 Schéma de câblage 3BSE028144D0065, page 1/7, rév. D G-14 3BSE029382R0107 Rev C...
Page 245 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe G.10 Schéma de câblage 3BSE028144D0065, page 2/7, rév. D G.10 Schéma de câblage 3BSE028144D0065, page 2/7, rév. D 3BSE029382R0107 Rev C G-15...
Page 246 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe G PFTL 201 - Conception de l’installation de cellules de mesure G.11 Schéma de câblage 3BSE028144D0065, page 3/7, rév. D G-16 3BSE029382R0107 Rev C...
Page 247 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe G.12 Schéma de câblage 3BSE028144D0065, page 7/7, rév. D G.12 Schéma de câblage 3BSE028144D0065, page 7/7, rév. D 3BSE029382R0107 Rev C G-17...
Page 248 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe G PFTL 201 - Conception de l’installation de cellules de mesure G.13 Schéma dimensionnel 3BSE008723, rév. D DESCRIPTION DATE DEPT./INIT. Redrawn and uppdated in Solid Works. Previous revision table 2011-12-14 PA/FM/GF/LEN remowed, exist on revision C.
Page 249 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe G.14 Schéma dimensionnel 3BSE008904, rév. D G.14 Schéma dimensionnel 3BSE008904, rév. D DESCRIPTION DATE DEPT./INIT. Redrawn and uppdated in Solid Works. Previous revision table 2011-12-14 PA/FM/GF/LEN remowed, exist on revision C.
Page 250 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe G PFTL 201 - Conception de l’installation de cellules de mesure G.15 Schéma dimensionnel 3BSE008724, rév. F DESCRIPTION DATE DEPT./INIT. Redrawn and uppdated in Solid Works. Previous revision table 2012-01-25 PA/FM/GF/LEN remowed, exist on revision D.
Page 251 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe G.16 Schéma dimensionnel 3BSE008905, rév. G G.16 Schéma dimensionnel 3BSE008905, rév. G DESCRIPTION DATE DEPT./INIT. Redrawn and uppdated in Solid Works. Previous revision table 2012-01-24 PA/FM/GF/LEN remowed, exist on revision E.
Page 252 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe G PFTL 201 - Conception de l’installation de cellules de mesure G.17 Schéma dimensionnel 3BSE008917, rév. H G-22 3BSE029382R0107 Rev C...
Page 253 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe G.18 Schéma dimensionnel 3BSE008918, rév. G G.18 Schéma dimensionnel 3BSE008918, rév. G 3BSE029382R0107 Rev C G-23...
Page 254 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe G PFTL 201 - Conception de l’installation de cellules de mesure G-24 3BSE029382R0107 Rev C...
Page 255 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe H.1 Documenter la mise en service dans ce formulaire Annexe H Données et réglages avant la mise en service H.1 Documenter la mise en service dans ce formulaire Inscrire les données et réglages pour documenter la mise en service.
Page 256 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe H Données et réglages avant la mise en service Sortie analogique 1 Arrêt Sortie de tension Courant Profibus uniquement Connexion des signaux Réglage du filtre Tension haute N, kN, kg, lbs,...
Page 257 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe H.1 Documenter la mise en service dans ce formulaire Sortie analogique 4 Arrêt Sortie de tension Courant Profibus uniquement Connexion des signaux Réglage du filtre Tension haute N, kN, kg, lbs,...
Page 258 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe H Données et réglages avant la mise en service Sortie analogique 6 Arrêt Sortie de tension Courant Profibus uniquement Connexion des signaux Réglage du filtre Tension haute N, kN, kg, lbs,...
Page 259 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Paragraphe H.1 Documenter la mise en service dans ce formulaire Sortie numérique 2 Définition fonction Arrêt Active haute Active basse Active haute et basse État Connexion des signaux Niveau élevé N, kN, kg, lbs, N/m,...
Page 260 Unités de contrôle électroniques PFEA113, Guide de l’utilisateur Annexe H Données et réglages avant la mise en service Sortie numérique 4 Définition fonction Arrêt Active haute Active basse Active haute et basse État Connexion des signaux Niveau élevé N, kN, kg, lbs, N/m,...
Page 262 — ABB AB Industrial Automation Measurement & Analytics Force Measurement SE-721 59 Västerås Sweden Tel: +46 21 32 50 00 Internet: www.abb.com/webtension...

ABB PFEA113 Manuel De L'utilisateur

Liens rapides

Manuels Connexes pour ABB PFEA113

Sommaire des Matières pour ABB PFEA113
