SCHEMA TYPE POUR RACCORDER
Notice technique / Technical manual - ENCOD-USB – V1.0

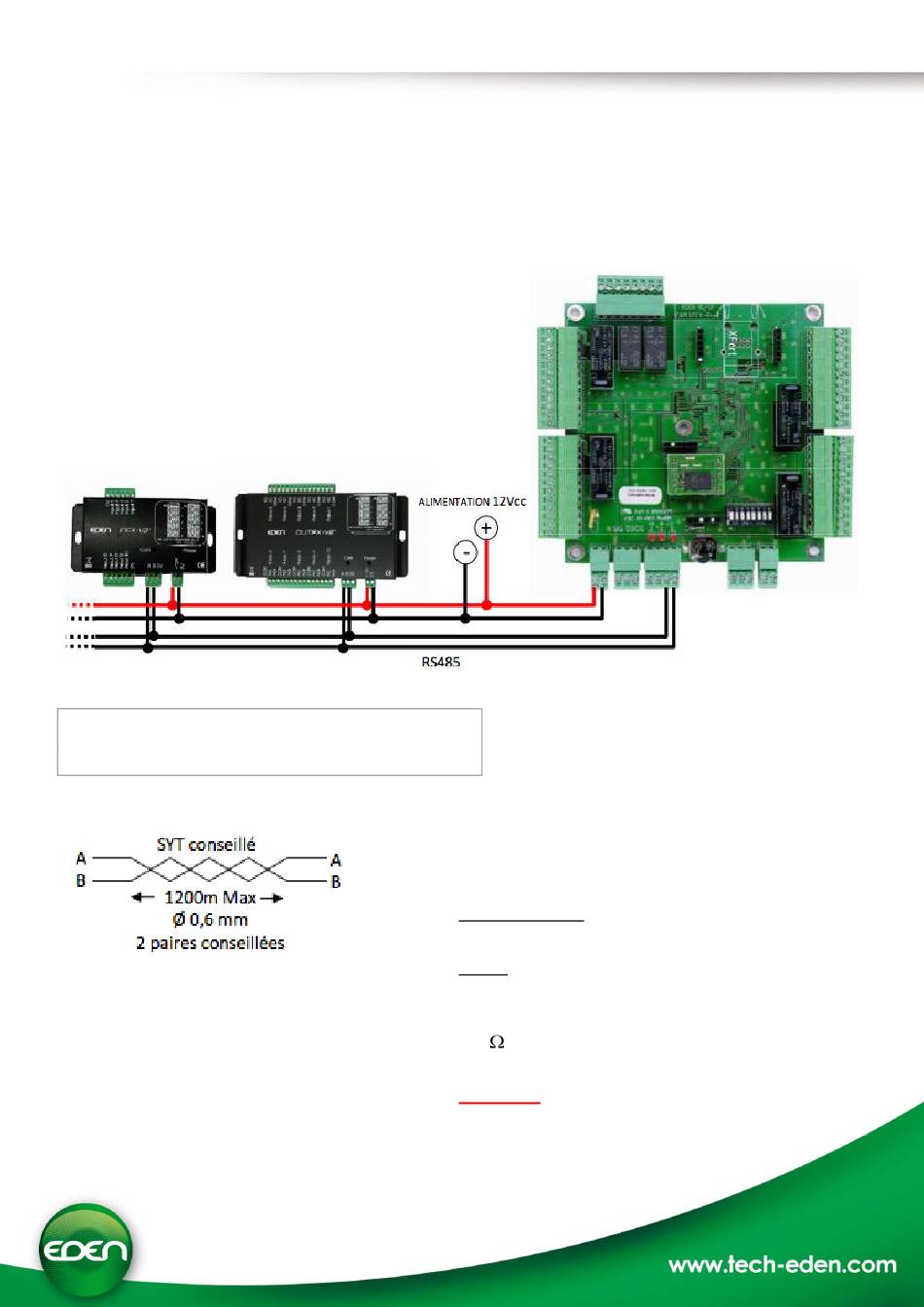

3) Modules d'extension INFX2 et OUTFX2 (RS485)
Note :
Vous pouvez raccorder :
10 INFX2 maximum sur une C4PLUSFX
10 OUTFX2 maximum sur une C4PLUSFX
(?)
Fiche technique :
Relais 2
Veillez à utiliser une même paire pour A et B
Veiller à séparer l'alimentation du bus RS485
Caractéristique :
Liaison sensible
Ecran :
Recommandé
Pour atteindre 1200m, vous devez installer de
chaque extrémité du réseau une résistance de
220 entre les points A et B (cf. ci-dessus).
Attention :
La longueur totale ne doit pas
dépasser la distance préconisée.
p.8/38
Relais 3
Relais 4
