3 Installation
Tension de fonctionnement secteur
Vérifier que la tension d'alimentation à l'arrière de l'appareil correspond à celle du secteur. S'il
s'avère nécessaire de changer de tension d'alimentation, procéder comme suit :
Avertissement !
1.
commencer cette procédure.
2. Tirer sur les extrémités de la poignée au niveau des points d'articulation du boîtier afin
de libérer les broches de positionnement, et faire pivoter la poignée de la position de
rangement à la position illustrée ci-dessous. Tirer ensuite à fond sur les extrémités de la
poignée vers l'extérieur, l'une après l'autre, afin de retirer complètement la poignée.
3.
Retirer les deux vis situées sur le panneau arrière qui retiennent le couvercle supérieur
et le faire glisser vers l'arrière, avec le panneau souple maintenu en place, jusqu'à ce
que le couvercle soit complètement dégagé.
Remarque :
carte à circuits imprimés, prendre soin de ne pas toucher les composants, hormis les
deux connecteurs de court-circuit décrits à l'étape suivante.

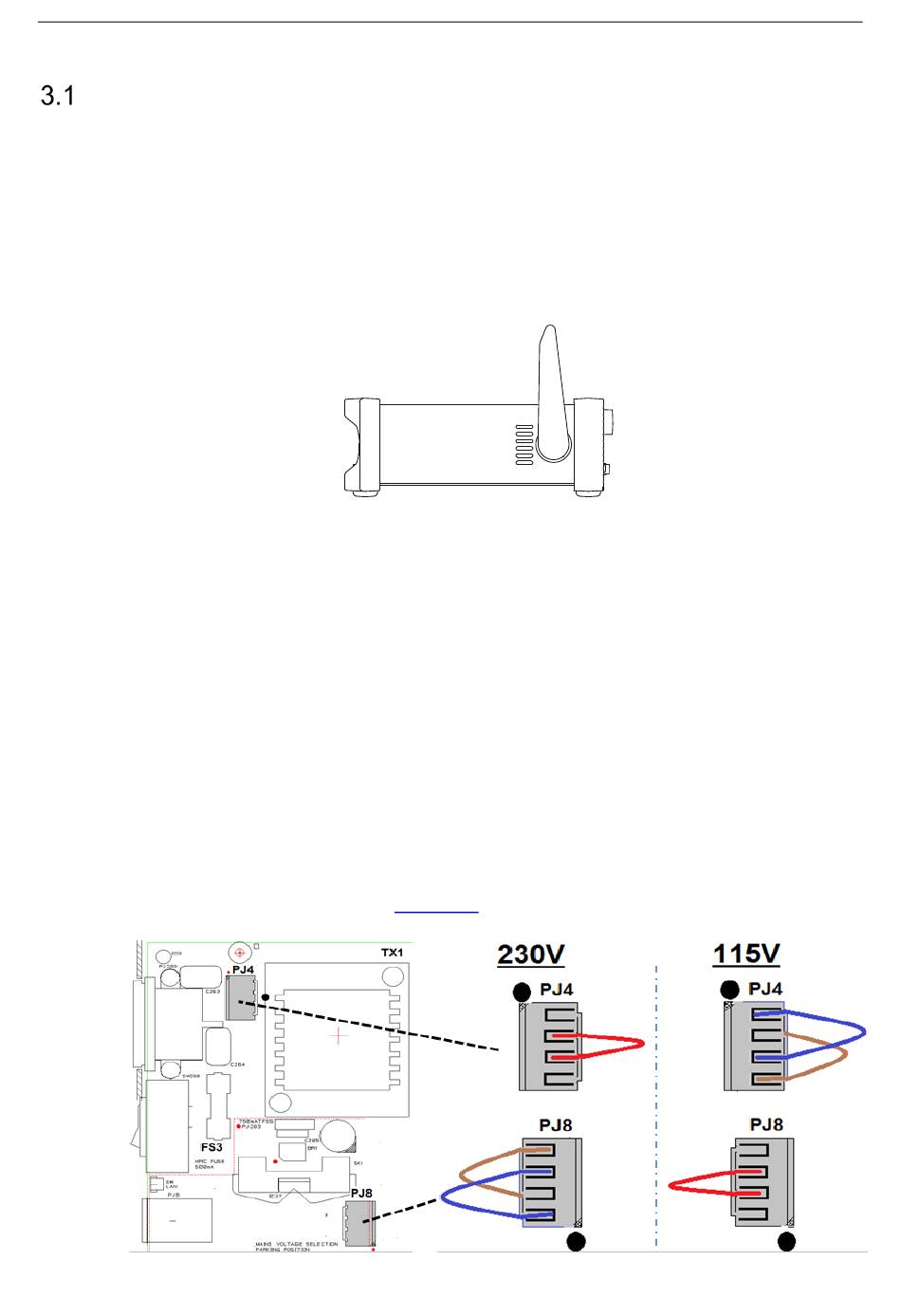

4.
Retirer le connecteur de court-circuit dans la position PJ4 sur la carte à circuits
imprimés à côté du transformateur secteur (TX1) et le remplacer par l'autre connecteur
de court-circuit provenant de la position de « stationnement » PJ8 ; aligner la broche 1
du connecteur avec le marqueur d'angle de la broche 1 de la fiche. « Stationner » le
connecteur non utilisé sur PJ8. Voir les schémas ci-dessous.
Pour un fonctionnement sur 230 V, PJ4 doit être monté avec le connecteur qui est doté
d'un fil rouge unique entre ses broches centrales (broches 2 et 3).
Pour un fonctionnement sur 115 V, PJ4 doit être monté avec le connecteur qui est doté
d'un fil bleu entre ses broches 1 et 3 et d'un fil marron entre ses broches 2 et4.
Noter que la valeur du fusible FS3 (500 mA) est la même pour les deux réglages de
tension CA. Voir Entretien à la
Débrancher l'instrument de toute source de tension avant de
Pour éviter toute contamination ou un endommagement quelconque de la
section
