Prise De Mesures De Résistance; Mesures À Deux Fils; Mesures À Quatre Fils - Aim TTi 1908 Instructions

Les plages 10 mA, 100 mA et 1 000 mA, qui utilisent la fiche mA, sont protégées par un fusible
HRC de 1,6 A (F). La plage 10 A, qui utilise la fiche 10A, est protégée par un fusible HRC de
10 A (F). Les deux fusibles sont accessibles par un panneau à la base de l'instrument.
Les cordons d'essai d'entrée et le câble d'alimentation CA doivent être débranchés avant
d'ouvrir le panneau d'accès aux fusibles.
Remarque : Après avoir mesuré des courants élevés (c.-à-d. au-delà de la demi-échelle) à
l'aide des plages de 1 A ou 10 A, des tensions thermiques sont générées, pouvant créer des
erreurs lors de prises de mesure sur les plages les plus sensibles de tensions CC, d'intensité
ou d'Ohms effectuées immédiatement après. Pour s'assurer que la précision spécifiée est
maintenue, patienter pendant 10 minutes pour une réduction des effets thermiques avant de
prendre des mesures sensibles.
Prise de mesures de résistance
Une pression sur [ Ω 2/4] sélectionne la mesure de résistance en mode à 2 fils ou à 4 fils. Des
pressions successives de la touche permettent d'alterner entre les modes, comme indiqué par
{2W Ω} ou {4W Ω} apparaissant brièvement sur l'écran secondaire. Six plages de mesure (auto
ou manuelle) sont disponibles de 100Ω à 10 MΩ.
6.6.1 Mesures à deux fils
Des mesures de résistance normales (à 2 fils) sont prises à l'aide des fiches INPUT HI et LO
dans la zone jaune du panneau. Ce mode de mesure est approprié pour des mesures de
résistance plus élevées et pour des mesures de résistance moins élevée quand une haute
précision n'est pas nécessaire.
Les effets de résistance des cordons d'essai peuvent être supprimés à l'aide de Ω Nul, si
nécessaire – voir section
6.6.2 Mesures à quatre fils
Des mesures à 4 fils sont appropriées pour des mesures de précision de basses résistances,
où les effets des câbles de connexion et les résistances de contact sont significatifs. Les
mesures à 4 fils utilisent les fiches HI et LO SENSE en plus des fiches HI et LO INPUT.

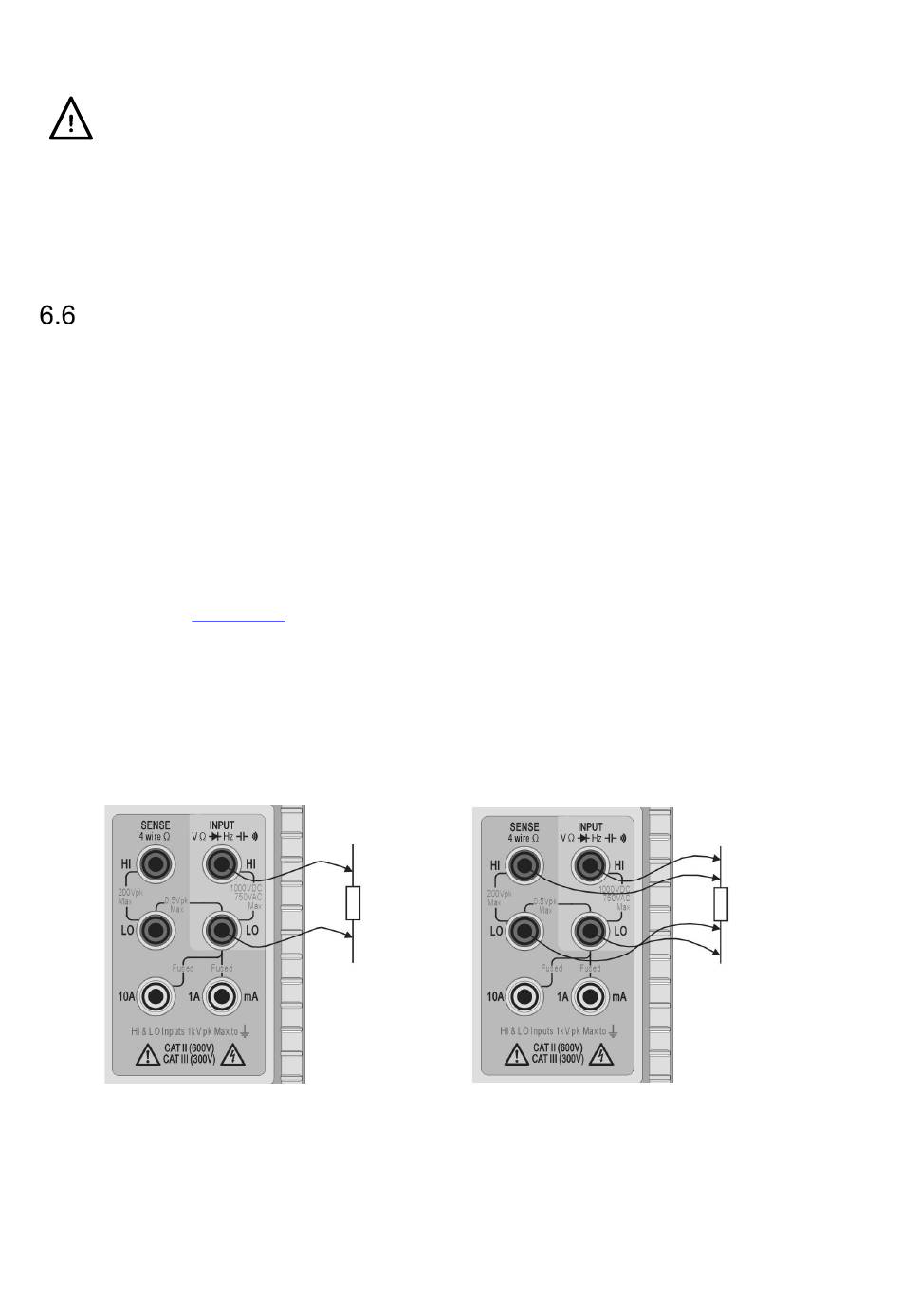

Les branchements sont effectués comme indiqué ci-dessous.
Mesures à deux fils
Étant donné qu'aucun courant significatif ne traverse les connexions SENSE lors de l'usage de
mesures à 4 fils, la résistance de contact n'affecte pas le résultat des mesures.
7.3.
Page 14
Mesures à quatre fils
