Quax LOFT 54F 03 00 Serie Manuel page 9

LOFT
54F 03 00x

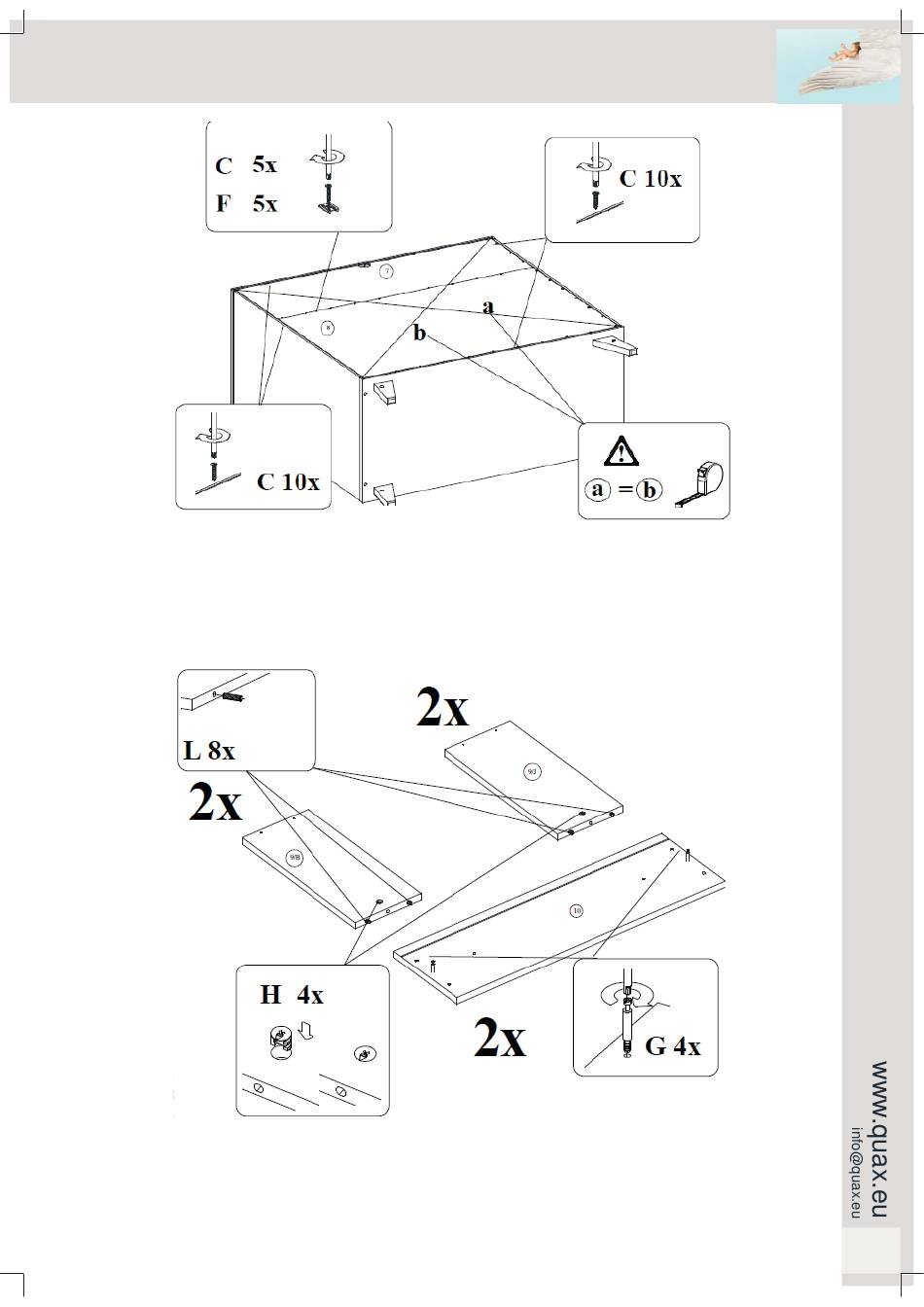

Stap 8 : Gebruik de onderdelen van stap 7, beide ruggen P7 en P8, vijf bevestigingsplaatjes (F) en vijfen-
twintig nagels C
Plaats de kleine rug (P7) in de gleuf van het bovenblad, vervolgens de grote rug (P8) en kontroleer indien
afstand A = B. Verbind de kleine en de grote rug door middel van vijf bevestigingsplaatjes (F) en vijf nagels
(C). Bevestig de ruggen aan de eindzijden en het bovenblad door middel van twintig nagels.
Stap 9 : Gebruik de ladezijden P9B en P9J, beide ladefronten P10, acht houten drevels L, vier verbin-
dingsbouten G en vier excentrieken H
Duw twee houten drevels (L) in de boringen op de voorkant van een ladezijde (P9B en P9J). Duw een
excentriek (H) in de boring vooraan de binnenkant van een ladezijde. Draai twee verbindingsbouten (G)
vast in de boringen aan de binnenkant van de ladefronten (P10).
Commode met 2 laden en 3 vakken
Kommode mit 2 Schubladen und 3 Fächern
Commode à 2 tiroirs et 3 compartiments
Chest with 2 drawers and 3 compartments
Quax
First dreams
®
First steps
9
