Placez le récepteur sur la trajectoire de forage souhaitée au-delà du point FLP, mais dans un rayon de
10,7 m de l'émetteur, l'extrémité arrière de celui-ci (bloc batterie) faisant face à l'emplacement actuel de
l'émetteur. Positionnez le récepteur en sachant que le guidage sur la cible est étudié pour s'assurer que
l'émetteur est perpendiculaire à l'arrière du récepteur une fois que la tête de forage atteint la cible, au-
dessous du récepteur.
Les profondeurs sont calculées depuis le bas du récepteur. La valeur HAG continue à être
utilisée en mode Guidage sur la cible (Target Steering) pour prendre un relevé de profondeur à la
Ligne de localisation (LL), ou au point d'alignement avant (FLP).
Guidage vers la cible avec l'affichage à distance
Reportez-vous au manuel de l'opérateur de votre affichage à distance pour plus de détails sur son écran
Guidage sur la cible. Les manuels sont conservés sur la clé USB accompagnant l'équipement, ou peuvent
être consultés en ligne sur le site www.DigiTrak.com.
Guidage sur la cible dans les zones d'interférence
Les interférences peuvent provoquer des inexactitudes dans la mesure de la profondeur et le
positionnement de la bille de localisation, ainsi que la perte de l'assiette longitudinale, de
l'assiette latérale, ou de la direction de l'émetteur.
Dans les zones d'interférences passives et/ou actives, il est recommandé de surélever la position du
récepteur par rapport au sol. Si vous soulevez le récepteur au-dessus du sol, ajustez la profondeur cible pour
tenir compte de la hauteur de l'élévation.
60
I
NCORPORATED

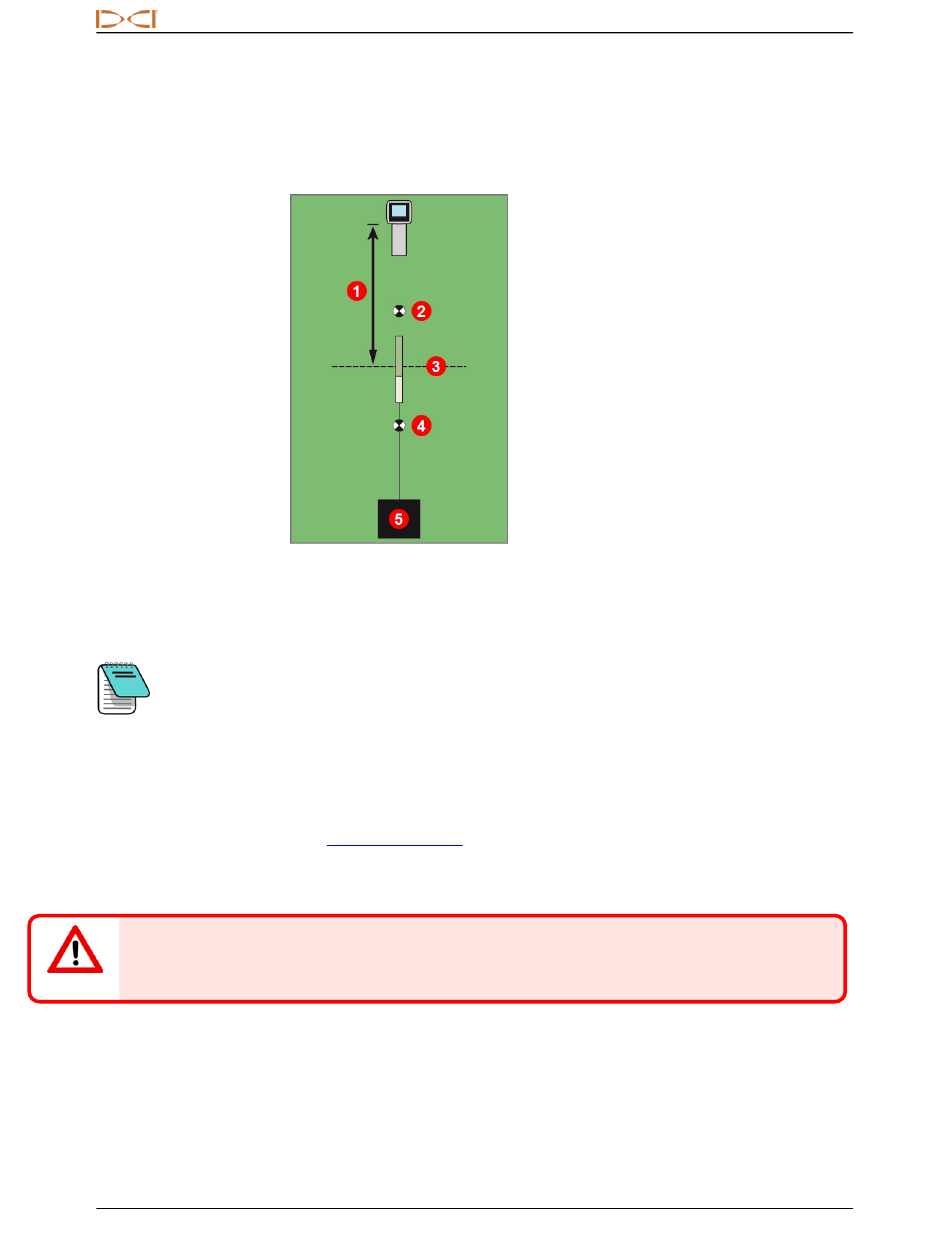

Positionnement du
récepteur pour le Guidage
sur la cible
1. 10,7 m max.
2. FLP
3. LL
4. RLP
5. Appareil de
forage
