12. Marquez l'emplacement juste en dessous de l'écran d'affichage du récepteur sur le sol comme
point RLP. Une ligne tracée entre les points RLP et FLP représente la direction de l'émetteur.
13. Positionnez le récepteur à l'intersection de cette ligne de direction avec la ligne LL passant par le
centre de la case sur l'affichage et tenez la gâchette enfoncée pour mesurer la profondeur. Ceci
correspond à l'emplacement actuel de l'émetteur.

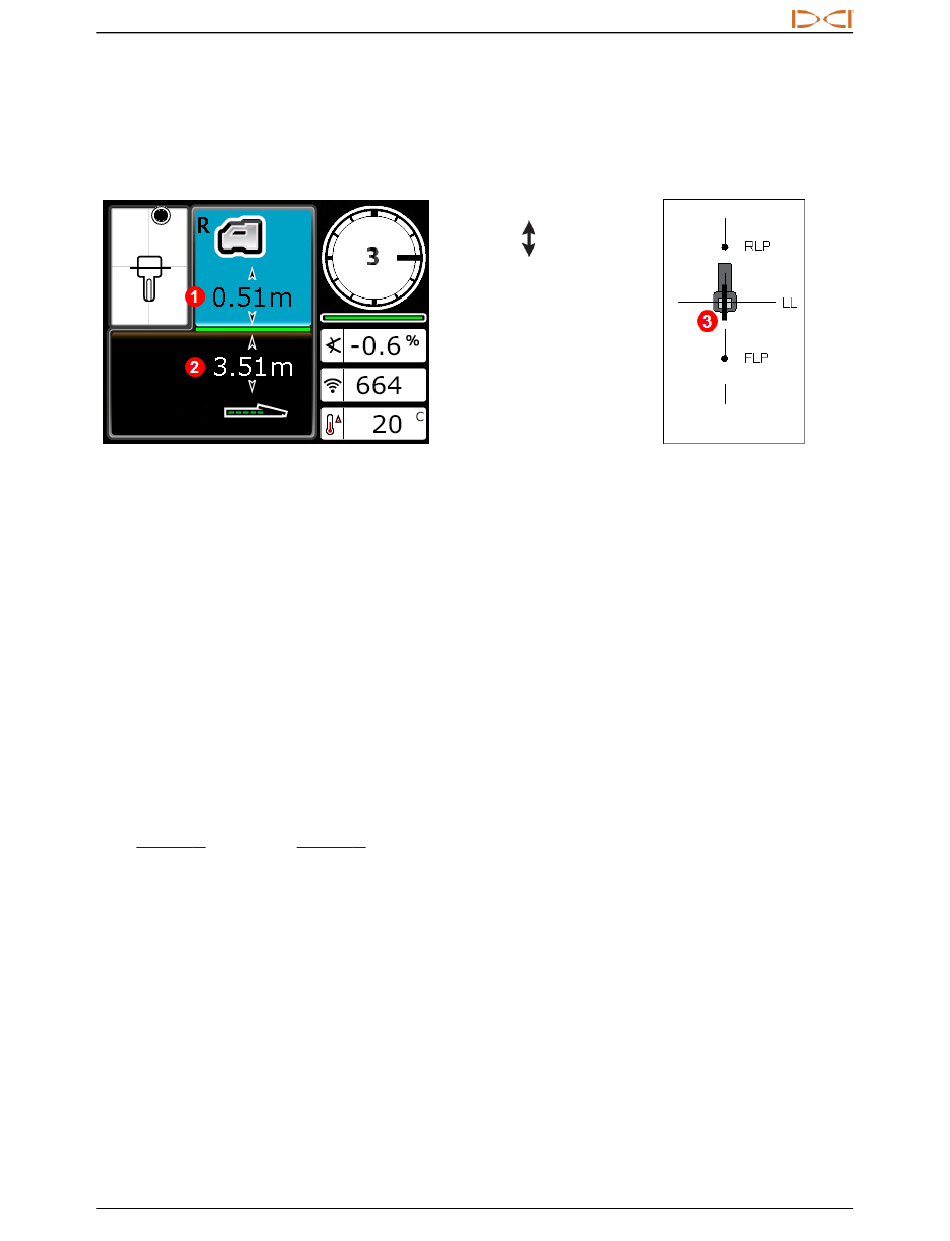

Écran de profondeur du récepteur à la ligne
LL
Trois méthodes pour vérifier les relevés de profondeur
Désactivez HAG, posez le récepteur au sol et prenez un autre relevé de profondeur. Cette mesure doit être
dans les 5 % du relevé de profondeur effectué avec HAG activé et avec le récepteur soulevé. Dans
l'exemple précédent, le relevé doit être de 2,62 m.
ou
HAG étant activé, posez le récepteur au sol et ajoutez la valeur HAG à la profondeur affichée. Là encore, la
valeur doit être de 2,62 m.
ou
Si vous n'utilisez pas HAG, notez la profondeur au sol, puis soulevez le récepteur à une hauteur exacte de
1 m. Le relevé de profondeur devrait augmenter exactement de la même distance. Dans l'exemple ci-dessus,
la profondeur serait de 3,62 m.
Voir
l'Annexe
C, page 74 et
Falcon F5 ® DigiTrak Manuel de l'opérateur
Installation de forage
Trajectoire de forage
1. HAG activé
2. Profondeur corrigée
3. La ligne LL étant
l'Annexe
D, page 78 pour de plus amples informations sur la profondeur.
D
C
I
IGITAL
ONTROL
NCORPORATED
alignée dans la case,
le récepteur peut faire
face aux points RLP
ou FLP pendant les
relevés de profondeur
Position réelle du récepteur
et de l'émetteur
53
