Effets de la profondeur, de l'assiette longitudinale et de la topographie sur la
distance entre les points FLP et RLP
En général, plus l'émetteur est profond, plus grande sera la distance entre les points FLP et RLP. La distance
entre les points FLP et RLP par rapport à l'emplacement de la ligne LL dépend aussi de l'assiette
longitudinale de l'émetteur et de la topographie.
Lorsque l'assiette longitudinale de l'émetteur est négative, le point FLP sera plus éloigné de la ligne LL que le
point RLP. Lorsque l'assiette longitudinale est positive, le point RLP sera plus éloigné de la ligne LL que le
point FLP. Si la surface du sol ou la topographie est fortement inclinée, l'emplacement des points FLP et
RLP dépendra aussi de la ligne LL, même si l'émetteur est à l'horizontale.

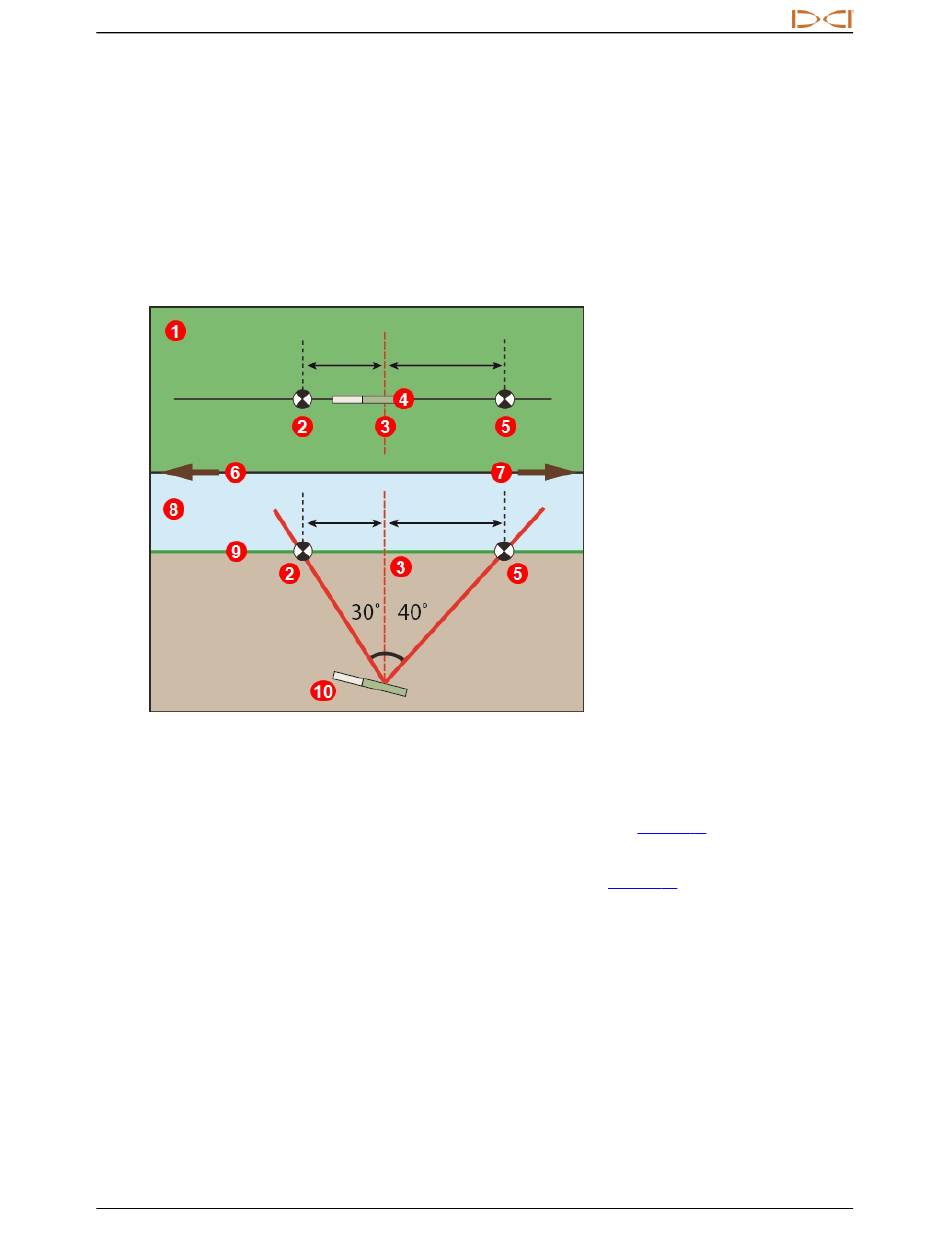

Effet de l'assiette longitudinale sur la distance entre les
points FLP, RLP et la ligne LL
Pour savoir exactement comment maintenir la poursuite de l'émetteur lorsqu'il est fortement incliné et se
trouve à très grande profondeur, veuillez lire les informations contenues dans
Pour calculer la profondeur (pour la comparer au relevé de profondeur du récepteur) en utilisant la distance
entre les points d'alignement et l'assiette longitudinale de l'émetteur, voir
Falcon F5 ® DigiTrak Manuel de l'opérateur
D C I
IGITAL ONTROL NCORPORATED
1. Vue à vol d'oiseau (vue
d'en haut)
2. RLP
3. LL
4. Émetteur
5. FLP
6. Installation de forage
7. Trajectoire de forage
8. Vue latérale
9. Surface du sol
10. Émetteur à assiette
longitudinale négative
l'Annexe C
l'Annexe
à la page 74.
D, page 78.
