Dimensions et
branchements des
tuyaux
HWM 225
Émail
XL8
XL9
XL4
XL3

Acier inoxydable

XL8
XL9
XL4
Dimensions des tuyaux
Raccordement
XL1
Circuit de départ de l'eau de chauffage Ø
XL2
Retour chauffage de l'eau de chauffage Ø
XL3
Eau froide Ø
XL4
Eau chaude Ø
XL5
Circulation de l'eau chaude Ø *
XL8
Branchement, raccordement depuis la
pompe à chaleur Ø
XL9
Branchement, raccordement à la pompe
à chaleur Ø
*Ce raccordement n'est pas visible sur les illustrations du positionnement
des composants des produits en acier inoxydable. Situé à l'arrière du rac-
cord de la vanne produit.
NIBE VVM 225
B
A
A
B
XL2
XL5
XL1
XL2
XL3
XL1
mm
mm
mm
mm
mm
mm
mm

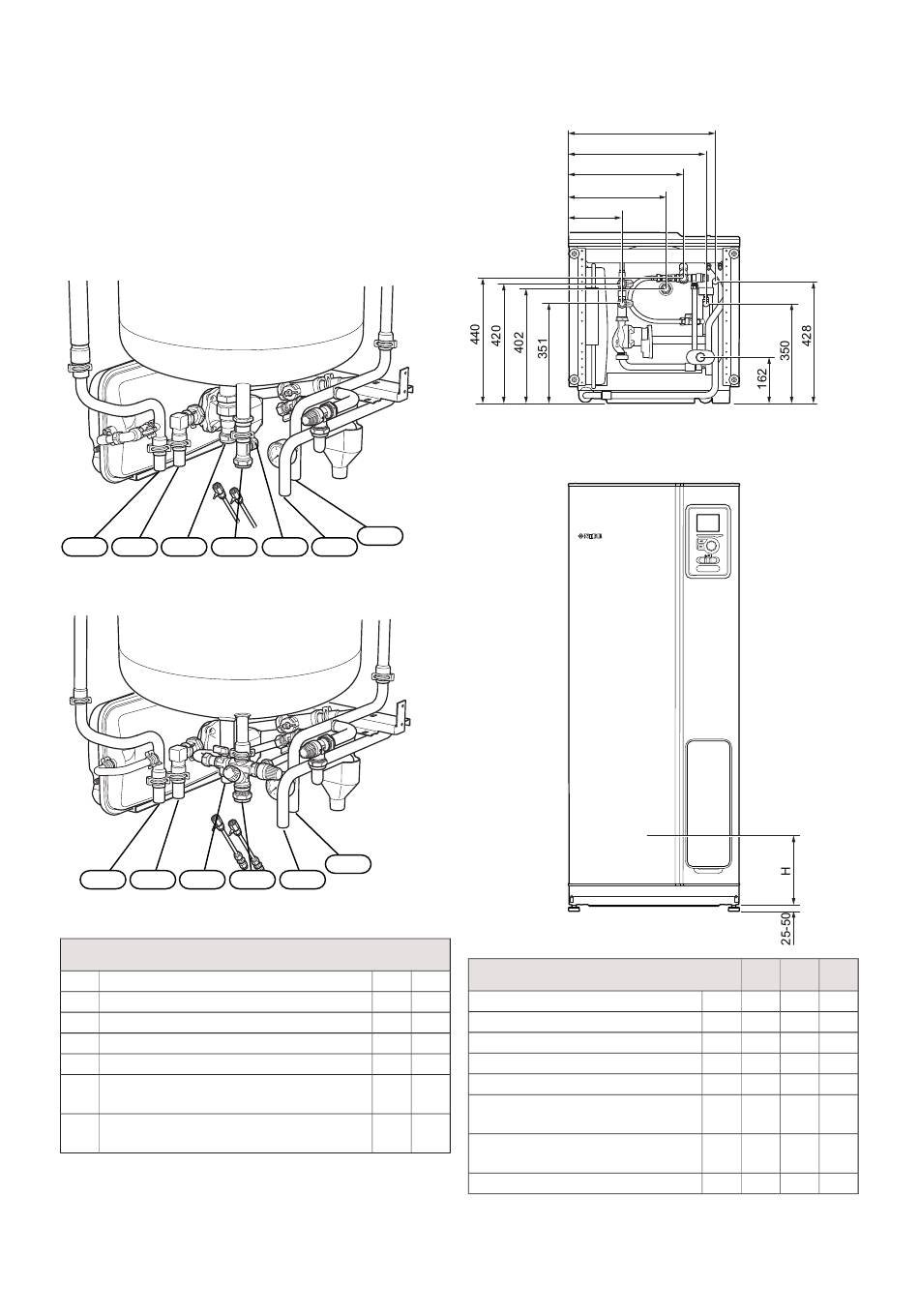

Côtes d'implantation
HWM 225 Émail, Acier inoxydable
VVM225
188
Raccordement
22
XL1 Départ circuit de chauffage Ø
22
22
XL2 Retour circuit de chauffage Ø
XL3 Eau froide Ø
22
XL4 Eau chaude Ø
15
XL5 Circulation de l'eau chaude Ø
22
XL8 Branchement, raccordement
depuis la pompe à chaleur Ø
22
XL9 Branchement, raccordement à
la pompe à chaleur Ø
WM1 Bac d'évacuation
Chapitre 4 | Raccordements hydrauliques
512
479
402
338
VVM 225
H
mm
200
mm
200
mm
250
mm
260
mm
280
mm
85
mm
85
mm
145
X
Y
512
428
479
350
402
440
338
402
300
402
188
420
188
351
460
162
19
