Dell EMC PowerStore 1000 Guide D'information page 13

● Un port USB (non utilisé)
● Un port mini-série (non utilisé)
● Un port série mini DB9 (non utilisé)
● Un bouton d'interruption non masquable (réinitialisation du mot de passe)
REMARQUE : La figure ci-dessous montre l'emplacement de ces composants sur le module intégré du nœud A. L'emplacement des
composants est inversé dans le nœud B.

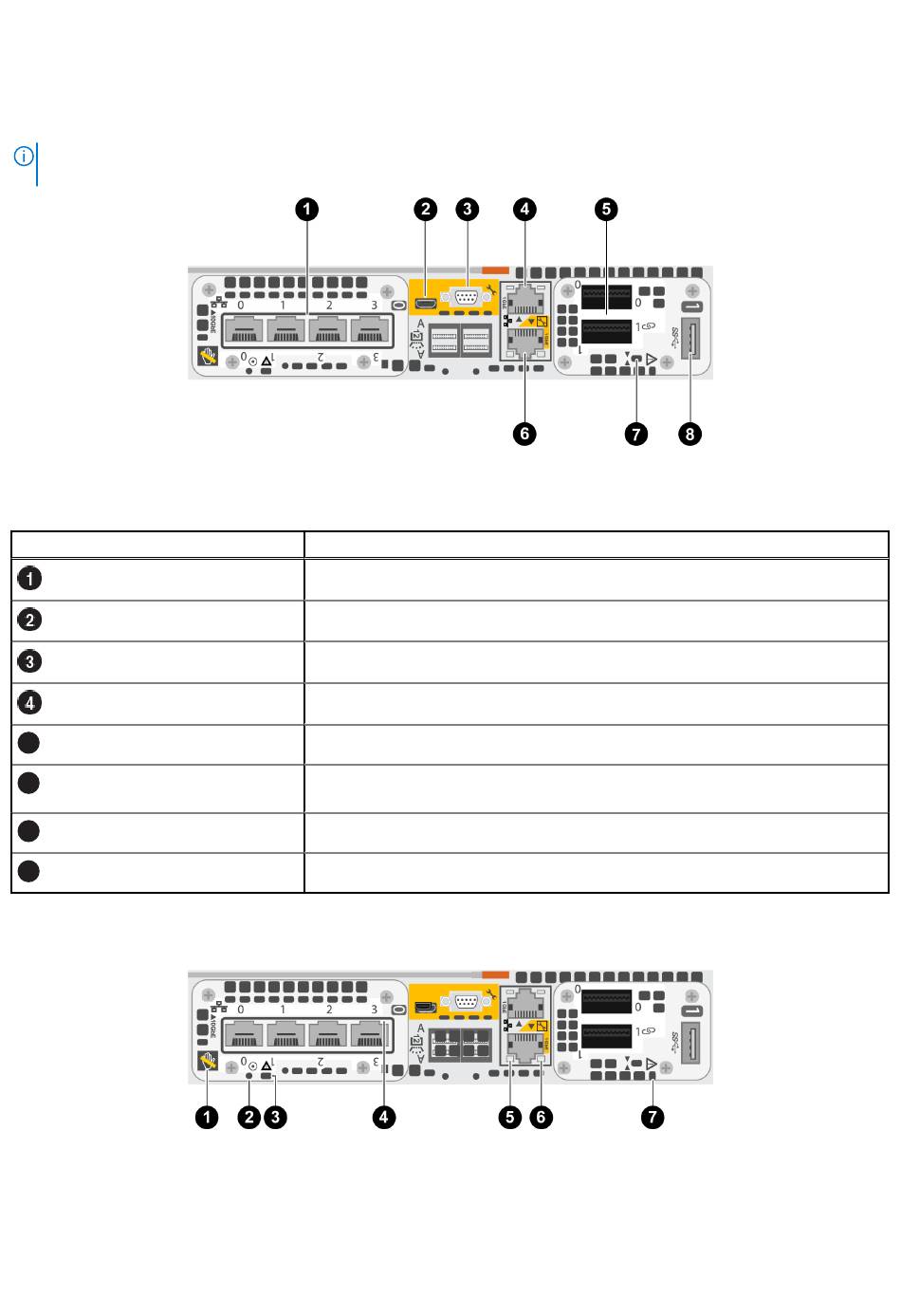

Figure 8. Vue arrière avec emplacements des composants
Tableau 6. Emplacements des composants du Module intégré v2
Location
5
6
7
8
LED Module intégré v2
Figure 9. LED du Module intégré
Description
carte à 4 ports
Mini port série (inutilisé)
Un port série micro DB9 (non utilisé)
Connecteur LAN RJ-45 (service)
Carte QSFP28 2 ports 100 GbE (requise pour la connexion Boîtier d'extension NVMe)
Connecteur LAN RJ 45 (gestion du système pour Modèle PowerStore T. Non utilisé sur le
Modèle PowerStore X.)
Bouton d'interruption non masquable (réinitialisation du mot de passe)
Port USB (inutilisé)
Description des composants Boîtier de base 13
