12/2017
Mod: INN/VB-W5
Production code: RDN 800 FW

Publicité

Table des Matières
loading

Manuels Connexes pour Diamond RDN 600 F

Sommaire des Matières pour Diamond RDN 600 F

  • Page 1 12/2017 Mod: INN/VB-W5 Production code: RDN 800 FW...

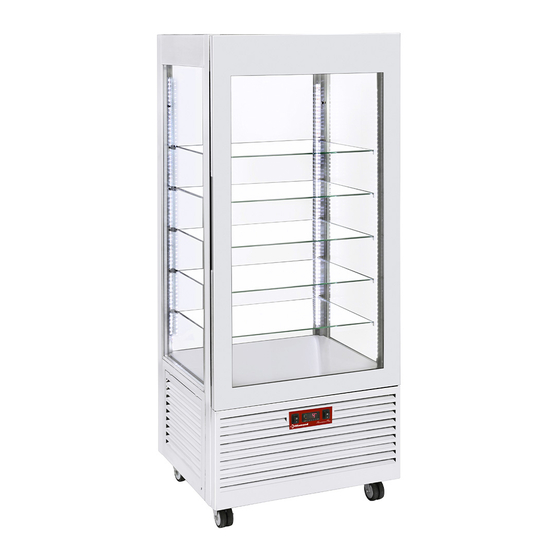

  • Page 2 NOTICE D’UTILISATION VITRINE REFRIGEREE RDN 600 – 800 F Fabrication française Decembre 2016 SG03358...

  • Page 3: Consignes De Securite

    VITRINE REFRIGEREE RDN 600 – 800 F Félicitations pour l’acquisition de cet appareil haut de gamme fabriqué en France. Vous avez choisi un équipement qui allie les meilleures qualités techniques à un grand confort d’utilisation. Nous vous souhaitons la plus grande satisfaction. 1.

  • Page 4: Conformite D'utilisation

    2. CONTENU DE LA PALETTE Appareil : Une vitrine Accessoires : 5 glaces La documentation technique du thermostat La présente notice 3. CONFORMITE D'UTILISATION Utiliser l’appareil uniquement pour le maintien des aliments à une température comprise entre -18°C et -5°C. Elle permet de mettre en valeur vos produits (desserts glacés, glaces, etc.).

  • Page 5: Fonctionnement / Manipulation

    5. FONCTIONNEMENT / MANIPULATION a) Installation/Montage : - Positionner l’appareil sur une surface stable. - Enlever les films de protection. - Positionner les accessoires. - Une distance de 10 cm minimum avec la cloison ou le mur est nécessaire. - Ne jamais placer l’appareil près d’une cloison composée de matériaux combustibles, même bien isolés.

  • Page 6: Arrêt De L'appareil

    Mise en marche - Appuyer sur l’interrupteur (n°3 sur la photo), l’appareil est en marche. Le thermostat électronique préréglé se déclenche. - Attendre que la vitrine soit à la bonne température (arrêt du compresseur). - Appuyer sur l’interrupteur (n°1 sur la photo) pour l’éclairage. Réglage de la température Le thermostat électronique est préréglé...

  • Page 7: Nettoyage Et Maintenance

    ATTENTION : Dans les endroits à forte humidité (>60 %), il est obligatoire de procéder à un dégivrage total une fois par semaine. 7. CARACTERISTIQUES TECHNIQUES Modèle RDN 600 F RDN 800 F Volume utile 360 l 340 l...

  • Page 8: Conditions De Garantie

    8. GARANTIE Conditions de garantie La garantie qui s’applique sur tout appareil est la garantie commerciale du distributeur ou du revendeur. Veuillez contacter le magasin où vous avez acheté votre appareil pour en connaître les conditions précises. La garantie n’octroie aucun droit à des dommages et intérêts. Les dispositions qui suivent ne sont pas exclusives du bénéfice de la garantie légale prévue par les articles 1641 et suivants du Code Civil relatifs aux défauts et vices cachés.

  • Page 9: Normes Et Dispositions Legales

    10. NORMES ET DISPOSITIONS LEGALES L’appareil est conforme aux normes suivantes : 73/23 CEE: 19/02/1973 86/336 CEE: 03/05/1989 CEE: 92/31 CEE: 28/04/1992 CEE: 22/07/1993 EN 60335-1 EN 55104 EN 60555-2 EN 60555-3 Afin de respecter la directive 2004/108/CE concernant la compatibilité électromagnétique, et conformément à...
  • Page 10 RDN 600 F VUE ECLATEE / EXPLODED VIEW 76301 76354 SH02004 SH02001 SH02003 76294 SH02001 SA03088 76139SE SD02109 76147 76132 SA03096 (x2) 76292 SA03019 (x2) SG05114_2000 (x3) SA18037 (x4) 76290SE 76296 (x5) SH01137 (x5) MONTANT 76295 (x5) 76297 BANDEAU (x3)
  • Page 11 RDN 600 F NOMENCLATURE / BILL OF MATERIALS CODE PIECE SPARE PART 76117 SOCLE RDS 60 BASE RDS 60 76132 BANDEAU REFLECTEUR RDN 60 REFLECTOR PANEL RDN 60 76138 BAC A EAU RDN 60 WATER CONTAINER RDN 60 76139SE S/E BAC EVAPORATEUR RDN 60...

  • Page 12: Rdn 600 Fschema Electrique / Electrical Drawing

    RDN 600 F SCHEMA ELECTRIQUE / ELECTRICAL DRAWING RDN 600 F Schéma électrique Approuvé par : Date : Dessiné par : Date : Indice DT 163 05/12/2017 05/12/2017 Damien L.

  • Page 13: Rdn 600 Fschema Frigorifique / Cooling Drawing

    RDN 600 F SCHEMA FRIGORIFIQUE / COOLING DRAWING RDN 600 F Schéma frigorifique Approuvé par : Date : Dessiné par : Date : Indice DT 163 05/12/2017 05/12/2017 Damien L.
  • Page 14 RDN 800 F VUE ECLATEE / EXPLODED VIEW 76308 76354 SH02001 SH02004 SH02002 76307 SH02001 76356 SA03088 SD02109 76147 76304 76305 76306 SG05114_2000 (x3) 76139SE 76290SE MONTANT SA03096 (x2) SA18037 (x4) BANDEAU AR BANDEAU G SH01090 (x2) 76297 76291SE SA03019 (x2) MONTANT AVG 76296 (x5) SH01134...
  • Page 15 RDN 800 F NOMENCLATURE / BILL OF MATERIALS CODE PIECE SPARE PART 76138 BAC A EAU RDN 60 WATER CONTAINER RDN 60 76139SE S/E BAC EVAPORATEUR RDN 60 EVAPORATOR TRAY RDN 60 76147 GOUTTIERE EVAPORATEUR RDN 60 EVAPORATOR GUTTER RDN 60 76160 SUPPORT BOITE RACCORDEMENT RDN 60 CONNECTION BOX HOLDER RDN 60...

  • Page 16: Rdn 800 Fschema Electrique / Electrical Drawing

    RDN 800 F SCHEMA ELECTRIQUE / ELECTRICAL DRAWING RDN 800 F Schéma électrique Approuvé par : Date : Dessiné par : Date : Indice DT 166 04/12/2017 15/12/2016...

  • Page 17: Rdn 800 Fschema Frigorifique / Cooling Drawing

    RDN 800 F SCHEMA FRIGORIFIQUE / COOLING DRAWING RDN 800 F Schéma frigorifique Approuvé par : Date : Dessiné par : Date : Indice DT 166 04/12/2017 15/12/2016...
