Helios 200 COB Q4
L'Helios 200 COB Q4 peu être utilisé avec une console de contrôle DMX en mode contrôle ou sans
console DMX en mode autonome.
Panneau de contrôle
Mode de contrôle
Les appareils adressés individuellement sur un câble et connectés à la console de contrôle
Les appareils répondent au signal DMX de la console de contrôle. (Si vous avez sélectionné et
sauvegardé une adresse DMX, la console de contrôle l'affiche automatiquement lors de l'utilisation
suivante).
Adressage DMX
Le panneau de contrôle situé sur la face avant de la base vous permet d'assigner les adresses DMX du
projecteur. Il s'agit du premier canal avec lequel l'Helios répond à la console de contrôle.
Si vous utilisez la console, retenez que l'unité possède 11 canaux.
Si vous utilisez plusieurs Helios, assurez-vous de définir correctement l'adressage DMX.
Ainsi, l'adresse DMX du premier Helios devrait être 1 (001) ; celle du second Helios devrait être
1+11 = 12 (012) ; celle du troisième Helios devrait être 12+11 = 23 (023), etc. Assurez-vous qu'il n'y a pas
de superposition entre les canaux pour pouvoir contrôler chaque Par correctement. Si au moins deux
Helios partagent une même adresse, ils fonctionnent de la même manière.
Contrôle :
Après avoir défini les adresses de tous les Helios, vous pouvez commencer à les faire fonctionner par le
biais de vos consoles d'éclairage.
une fois allumé, l'
Remarque :
reçues ou non.
Si l'entrée DMX ne reçoit aucune donnée, la « LED » située sur le panneau de contrôle ne clignote pas.
Le problème peut être lié au fait que :
le câble XLR venant du contrôleur n'est pas connecté à
•
•
la console de contrôle n'est pas branchée ou est défectueuse, le câble ou la console est
défectueux ou les fils du signal sont permutés dans le connecteur d'entrée.
Remarque : il est nécessaire d'insérer un bouchon de terminaison XLR (120 ohms) dans le dernier appareil
afin d'assurer une transmission correcte sur la ligne DMX.
L'affichage s'éteint après 60 secondes
Si vous n'appuyez sur aucun bouton pendant 60 secondes, l'affichage s'éteint.
Pour allumer l'affichage, appuyez sur le bouton MODE, SETUP, UP ou DOWN.
Une fois que vous avez appuyé sur ce bouton, l'affichage s'allume.
Code commande : 43715
détecte automatiquement si des données DMX 512 sont
Helios
14

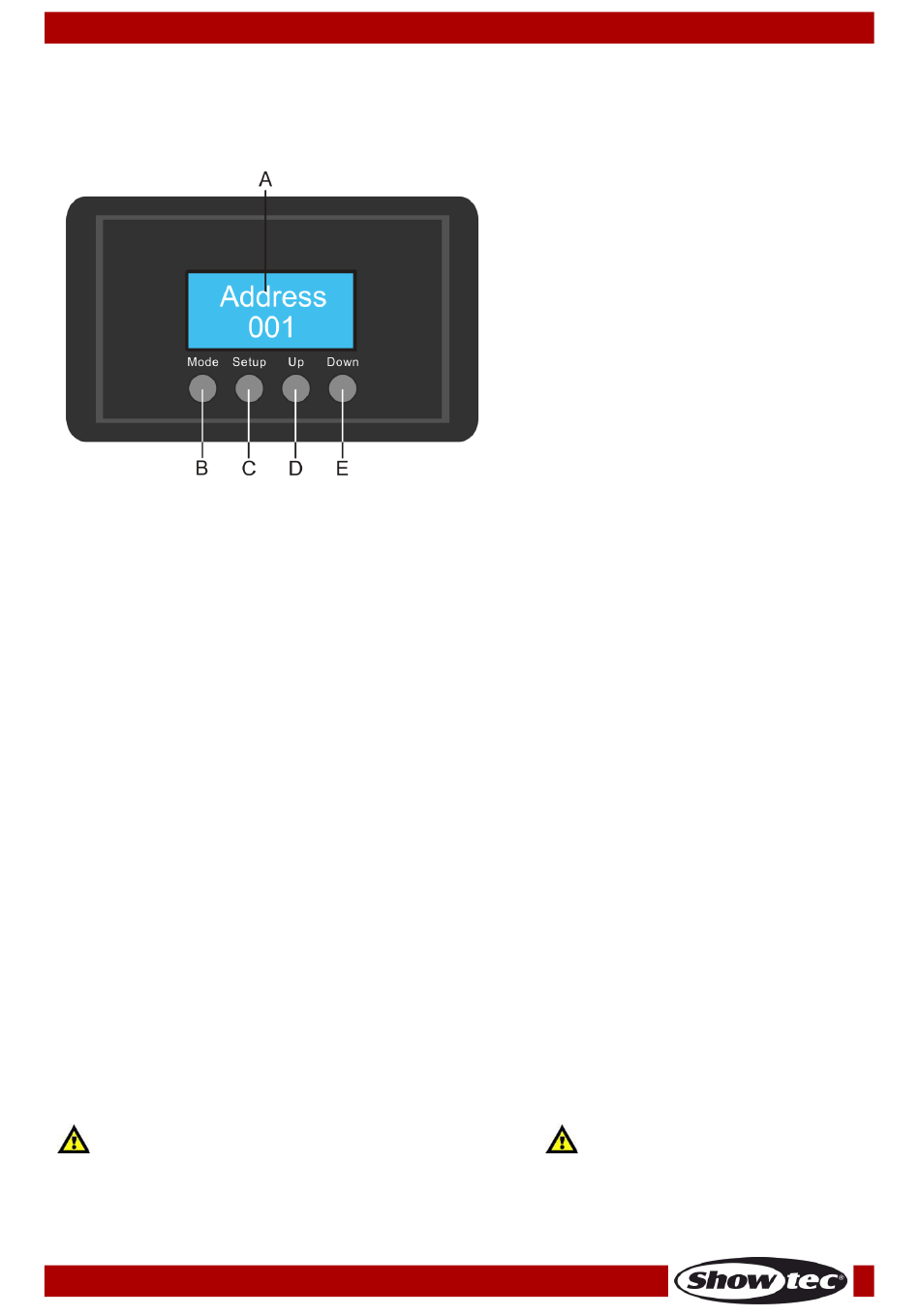

A) Écran LCD
B)
Bouton MODE
C) Bouton SETUP
D) Bouton UP
(défilement vers le haut)
E)
Bouton DOWN
(défilement vers le bas)
l'entrée du Helios 200 COB Q4.
Schéma 05
