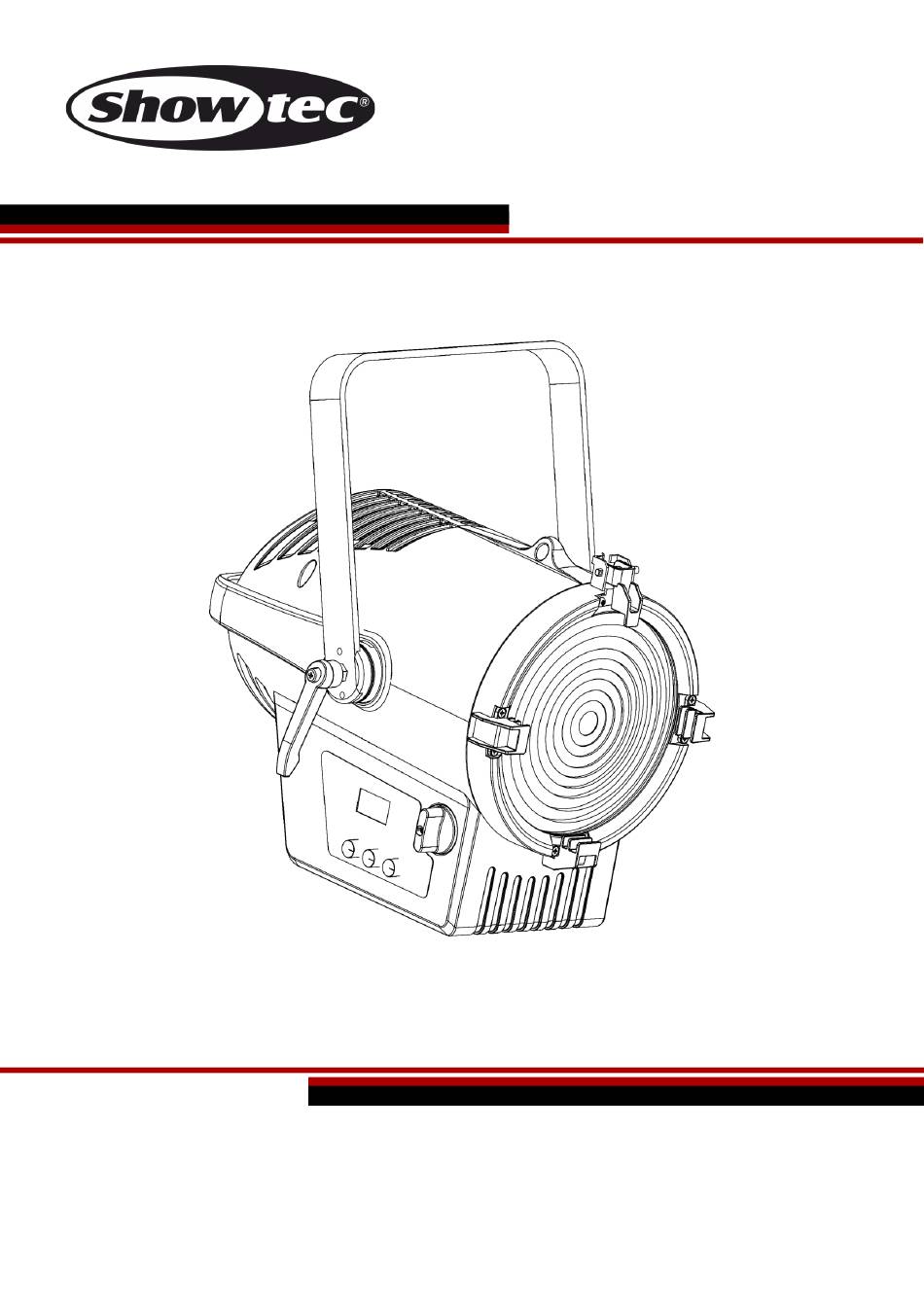

- Page 1 MANUEL D’UTILISATION FRANÇAIS Performer 2500 Fresnel Daylight Code de produit : 33142 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Avant-Propos
Performer 2500 Fresnel Daylight Avant-propos Merci d’avoir acheté ce produit Showtec. Ce manuel d’utilisation a pour but de fournir des instructions pour une utilisation correcte et sûre de ce produit. Conservez le manuel d’utilisation pour vous y référer ultérieurement car il fait partie intégrante du produit. -
Page 3: Table Des Matières
Performer 2500 Fresnel Daylight Table des matières Introduction ................................4 1.1. Avant d’utiliser le Produit ..........................4 1.2. Utilisation prévue ..............................4 1.3. Durée de vie du produit ........................... 4 1.4. Durée de vie des LEDs ............................4 1.5. Conventions de texte ............................4 1.6. - Page 4 Performer 2500 Fresnel Daylight 6.6.6.3. Courbes de variation d’intensité ....................29 6.6.6.4. Erreur DMX ............................29 6.6.6.5. Taux de rafraîchissement ........................29 6.6.6.6. Température de couleur corrélée à pleine puissance ...............30 6.6.6.7. Performances ............................30 6.6.6.8. Mcon ..............................30 6.6.7. Touche d'affichage (verrouillage de l’écran) ..................30 6.6.8.
-
Page 5: Introduction
Après le déballage, vérifiez le contenu de la boîte. Si des pièces sont manquantes ou endommagées, contactez votre revendeur Highlite International. Le contenu expédié comprend : ● Showtec Performer 2500 Fresnel Daylight ● Câble d’alimentation professionnel Schuko vers True1 (1,4 m) ●... -
Page 6: Symboles Et Termes D'avertissement
Performer 2500 Fresnel Daylight ● 0 - 255 : Définit une plage de valeurs ● Remarques : Remarque : (en caractères gras) est suivi par des informations utiles ou des conseils 1.6. Symboles et termes d’avertissement Les consignes de sécurité et les avertissements sont indiqués tout au long du manuel d’utilisation par des pictogrammes de sécurité. -
Page 7: Sécurité
Performer 2500 Fresnel Daylight Sécurité Important Lisez et suivez les instructions de ce manuel d’utilisation avant d’installer, d’utiliser ou de réparer ce produit. Le fabricant ne sera en aucun cas tenu responsable des dommages causés par le non-respect de ce manuel. - Page 8 Performer 2500 Fresnel Daylight ● En cas d’orage, n’utilisez pas l’appareil. Débranchez immédiatement l’appareil de l’alimentation électrique. AVERTISSEMENT Risque de brûlures dues à une surface chaude La surface et les parties internes de l'appareil peuvent devenir très chaudes pendant le fonctionnement.
- Page 9 Performer 2500 Fresnel Daylight ● N’allumez et n’éteignez pas l’appareil trop fréquemment. Ceci diminue la durée de vie de l’appareil. ● Ne secouez pas l’appareil. Évitez tout geste brusque durant l’installation ou l’utilisation de l’appareil. ● Remplacez la lentille ou les LEDs si elles sont visiblement endommagées au point de nuire à leur efficacité, par exemple par des brèches ou des rayures profondes.
-
Page 10: Exigences Pour L'utilisateur
Performer 2500 Fresnel Daylight 2.2. Exigences pour l’utilisateur Ce produit peut être utilisé par des personnes ordinaires. La maintenance peut être effectuée par des personnes ordinaires. L’installation et l’entretien ne doivent être effectués que par des personnes formées ou qualifiées. Contactez votre revendeur Highlite pour en savoir plus. -
Page 11: Description De L'appareil

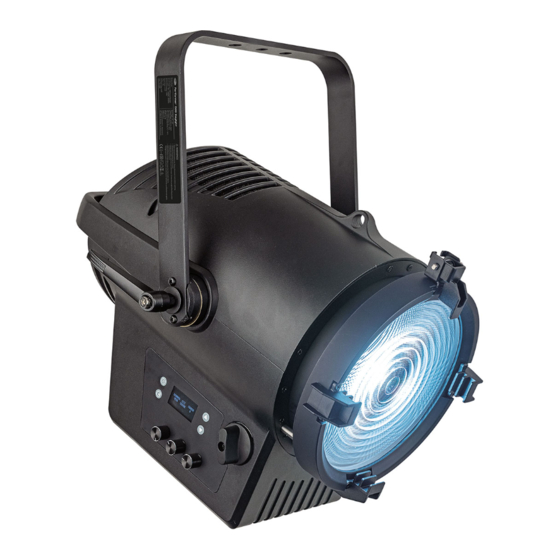

Performer 2500 Fresnel Daylight Description de l’appareil Le Performer 2500 Fresnel Daylight est équipé d'un moteur à LEDs double couleur. Ce moteur est personnalisé avec des couleurs spécialement sélectionnées avec des longueurs d'onde spécifiques, assurant un IRC élevé de 95 et un faisceau uniforme. Le Performer dispose d'un canal CCT qui vous permet de régler la température de couleur entre 4000 et 6500 K. -
Page 12: Vue De La Partie Arrière
Performer 2500 Fresnel Daylight 3.2. Vue de la partie arrière Schéma 03 Œillet de sécurité Sortie du connecteur d’alimentation Pro True1 Fusible F5AL / 250 V Entrée du connecteur DMX à 5 broches Sortie du connecteur DMX à 5 broches Entrée du connecteur d'alimentation Pro True1... -
Page 13: Caractéristiques Du Produit
Performer 2500 Fresnel Daylight 3.3. Caractéristiques du produit Modèle : Performer 2500 Fresnel Daylight Alimentation : Tension d’entrée : 100 - 240 V C.A. 50 / 60 Hz Consommation : 265 W Puissance max. : 280 W Facteur de puissance :... -
Page 14: Accessoires En Option
Performer 2500 Fresnel Daylight 3.4. Accessoires en option Le Performer 2500 Fresnel Daylight est livré sans accessoires. Vous pouvez acheter les accessoires suivants en option : Code de produit : 33161 (Barndoor pour Performer 2500 Fresnel) 3.5. Dimensions Schéma 04 Schéma 05... -
Page 15: Installation
Performer 2500 Fresnel Daylight Schéma 06 Installation 4.1. Consignes de sécurité pour l’installation AVERTISSEMENT Une mauvaise installation peut provoquer de graves dommages matériels et physiques. Si des systèmes de fixation sont utilisés, l’installation ne doit être effectuée que par des personnes formées ou qualifiées. - Page 16 Performer 2500 Fresnel Daylight PRUDENCE Limitez l'accès sous la zone de travail pendant le montage et/ou le démontage. Pour monter l’appareil, suivez les étapes suivantes : 01) Utilisez une pince pour fixer le dispositif à la structure de support, comme cela est indiqué dans le schéma 07.
-
Page 17: Réglage De L'angle
Performer 2500 Fresnel Daylight 4.4.1. Réglage de l'angle Vous pouvez régler l'angle de l'appareil à l'aide des 2 vis de réglage (03). 01) Tournez les vis de réglage (03) dans le sens inverse des aiguilles d’une montre pour les libérer. -
Page 18: Installation Du Barndoor
Performer 2500 Fresnel Daylight 4.5. Installation du Barndoor Le support du Barndoor est équipé d’un clip de maintien à ressort. Il empêche le Barndoor de tomber. Ouvrez le clip de maintien en poussant le verrou vers la lentille et en poussant le côté long de la vis. -
Page 19: Raccord À L'alimentation
Ne reliez pas plus de dispositifs sur une liaison d'alimentation que le nombre maximum recommandé. Nombre maximum d'appareils recommandé : ● À 100 - 120 V : 5 appareils Performer 2500 Fresnel Daylight ● À 200 - 240 V : 12 appareils Performer 2500 Fresnel Daylight... -
Page 20: Configuration
5.2. Configuration autonome Lorsque le Performer 2500 Fresnel Daylight n'est pas connecté à une console de contrôle ou à d'autres appareils, il fonctionne en tant qu'appareil autonome. Elle peut être contrôlée manuellement ou en mode automatique. Pour de plus amples informations sur les modes de contrôle, reportez-vous à la section 6.2. Modes de contrôle à... -
Page 21: Câbles Dmx
Schéma 12 5.3.3. Configuration maître / esclave Le Performer 2500 Fresnel Daylight supporte le mode de contrôle maître / esclave. Pour connecter plusieurs appareils en configuration maître / esclave, suivez les étapes ci-dessous : 01) Connectez la prise DMX OUT du premier appareil à la prise DMX IN du second appareil. -
Page 22: Raccordement Dmx
5.3.5. Adressage DMX Si vous utilisez plusieurs appareils, assurez-vous de définir correctement l’adresse DMX de départ de chaque appareil. Le Performer 2500 Fresnel Daylight a 5 personnalités : 1 canal, 2 canaux, 3 canaux, 6 canaux et 8 canaux. Si vous souhaitez connecter plusieurs appareils sur une seule ligne et les utiliser en mode 8 canaux, par exemple, suivez les étapes ci-dessous :... -
Page 23: Fonctionnement
à la tension, au courant et à la fréquence d’entrée spécifiés sur l’étiquette d’informations de l’appareil. 6.2. Modes de contrôle Le Performer 2500 Fresnel Daylight supporte les modes de contrôle suivants : ● Mode autonome : Mode Bouton, Statique ●... -
Page 24: Panneau De Commande
6.6.1. Mode Bouton (page 26) pour en savoir plus. 6.4. Démarrage Lorsqu’il s’allume, un écran de présentation s’affiche avec le logo de Showtec. Appuyez sur n’importe quel bouton entrer le mot de passe et / ou pour entrer dans le menu principal. Remarque : ●... -
Page 25: Vue D'ensemble Du Menu
Performer 2500 Fresnel Daylight 6.5. Vue d’ensemble du menu Code de produit : 33142... - Page 26 Performer 2500 Fresnel Daylight Code de produit : 33142...
-
Page 27: Options Du Menu Principal
Performer 2500 Fresnel Daylight 6.6. Options du menu principal Le menu principal vous permet d’accéder aux options suivantes : 01) Appuyez sur les boutons UP / DOWN pour naviguer dans le menu principal. 02) Appuyez sur ENTER pour ouvrir les sous-menus. -
Page 28: Mode 2
Performer 2500 Fresnel Daylight 6.6.1.2. Mode 2 Ce menu vous permet de régler le variateur d’intensité, la température de couleur corrélée (CCT) et la courbe du variateur d’intensité. 01) Tournez les boutons de contrôle (D / E / F) pour ajuster vos réglages. -
Page 29: Personnalité (Modes Du Canal Dmx)
Performer 2500 Fresnel Daylight 6.6.5. Personnalité (modes du canal DMX) Ce menu vous permet de configurer le mode de canaux DMX (Personality). 01) Appuyez sur les boutons UP / DOWN pour sélectionner le mode de canal DMX souhaité. 5 options... -
Page 30: Variateur D'intensité
Performer 2500 Fresnel Daylight 6.6.6.2. Variateur d’intensité Ce sous-menu vous permet de régler la vitesse du variateur d’intensité. 01) Sélectionnez DIMMER et appuyez sur le bouton ENTER pour ouvrir le sous-menu. Appuyez sur les boutons UP / DOWN pour choisir l’une des options suivantes : ●... -
Page 31: Température De Couleur Corrélée À Pleine Puissance
Performer 2500 Fresnel Daylight 6.6.6.6. Température de couleur corrélée à pleine puissance Ce sous-menu vous permet de définir la température de couleur corrélée. 01) Sélectionnez FULL Power CCT et appuyez sur le bouton ENTER pour ouvrir le sous-menu. Appuyez sur les boutons UP / DOWN pour choisir la température de couleur souhaitée. Les options proposées sont : 4000 K, 5600 K, 6000 K et NORMAL. -
Page 32: Cct (Commande De Température De Couleur Corrélée)
Performer 2500 Fresnel Daylight 6.6.9. CCT (commande de température de couleur corrélée) Ce menu vous permet de calibrer la température de couleur. Ce menu nécessite le mot de passe. Le mot de passe par défaut consiste à appuyer sur les boutons UP / DOWN dans l’ordre suivant : UP, DOWN, UP, DOWN. -
Page 33: Version
Performer 2500 Fresnel Daylight 6.6.10.2. Version Ce sous-menu vous permet de visualiser la version actuelle du logiciel. 6.6.10.3. RDM Ce sous-menu vous permet de visualiser les détails RDM de l’appareil. 01) Appuyez sur les boutons UP / DOWN pour choisir entre les options suivantes : ●... -
Page 34: Rdm Pids (Id De Paramètre) Supportés
Performer 2500 Fresnel Daylight 6.8. RDM PIDs (ID de paramètre) supportés Commande de ID de paramètre SET Commande GET Commande découverte DISC_UNIQUE_BRANCH DISC_MUTE DISC_UN_MUTE DEVICE_INFO SUPPORTED_PARAMETERS SOFTWARE_VERSION_LABEL DMX_START_ADDRESS IDENTIFY_DEVICE DEVICE_MODEL_DESCRIPTION MANUFACTURER_LABEL DEVICE_LABEL SENSOR_DEFINITION SENSOR_VALUE DEVICE_RESET DMX_PERSONALITY DMX_PERSONALITY_DESCRIPTION STATUS_MESSAGES STATUS_ID_DESCRIPTION Code de produit : 33142... -
Page 35: Résolution Des Problèmes
Performer 2500 Fresnel Daylight Résolution des problèmes Ce guide de dépannage contient des solutions à des problèmes qui peuvent être résolus par une personne ordinaire. L’appareil ne contient aucune pièce susceptible d’être réparée par l’utilisateur. Toute modification non autorisée de l’appareil entraîne l’annulation de la garantie. De telles modifications peuvent entraîner des blessures et des dommages matériels. -
Page 36: Maintenance
Performer 2500 Fresnel Daylight Maintenance 8.1. Consignes de sécurité pour la maintenance DANGER Choc électrique causé par une tension dangereuse à l’intérieur Débranchez l’alimentation électrique avant de procéder à l’entretien ou au nettoyage. AVERTISSEMENT Risque de brûlures dues à une surface chaude Laissez refroidir l’appareil pendant au moins 15 minutes avant de l’entretenir ou de le nettoyer. -
Page 37: Consignes De Base Pour Le Nettoyage
Performer 2500 Fresnel Daylight 8.2.1. Consignes de base pour le nettoyage La lentille externe de l'appareil doit être nettoyée périodiquement afin d'optimiser la sortie lumineuse. Le calendrier de nettoyage dépend des conditions sur le site où l’appareil est installé. Si des machines à... -
Page 38: Désinstallation, Transport Et Stockage
Performer 2500 Fresnel Daylight Désinstallation, transport et stockage 9.1. Consignes pour la désinstallation AVERTISSEMENT Une mauvaise désinstallation peut provoquer de graves dommages matériels et physiques. ● Laissez votre appareil refroidir avant de le démonter. ● Débranchez l’alimentation électrique avant de désinstaller l’appareil. - Page 39 Performer 2500 Fresnel Daylight Code de produit : 33142...
- Page 40 ©2022 Showtec...
