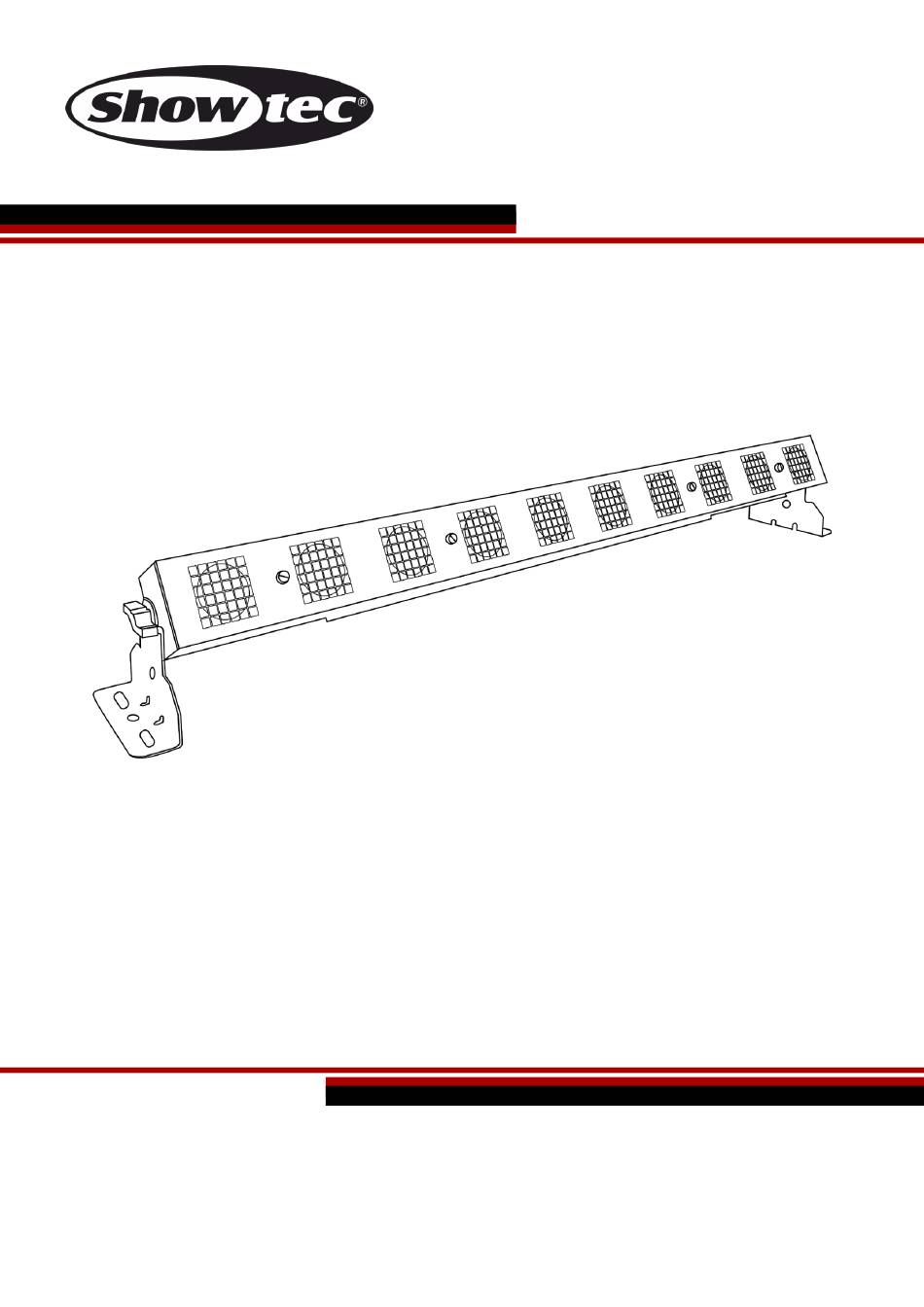

- Page 1 MANUEL D’UTILISATEUR FRANÇAIS Sunstrip LED Code commande : 30752 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Sunstrip LED Table des matières Avertissement ..................................2 Consignes de sécurité ..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Branchement sur la prise secteur ..........................6 Instructions de renvoi ..............................7 Réclamations ................................. 7 Description de l’appareil ..............................8 Partie avant ................................... -
Page 3: Avertissement
S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : ● Showtec Sunstrip LED ● 2 supports de montage avec leurs vis ●... - Page 4 Sunstrip LED Veuillez noter que les dommages causés par tout type de modification manuelle apportée à l’appareil ne sont en aucun cas couverts par la garantie. Cet appareil ne contient aucune pièce susceptible d’être réparée par l’utilisateur. Adressez-vous exclusivement à des techniciens qualifiés pour l’entretien.
-
Page 5: Conditions D'utilisation
Laissez l’appareil hors tension et à température ambiante. ● Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision. - Page 6 Sunstrip LED Procédure : ● Si le Sunstrip est suspendu à un plafond ou à une solive, un système de fixation professionnel doit être utilisé. ● Utilisez un collier pour monter son système de fixation au support de montage. ●...
-
Page 7: Branchement Sur La Prise Secteur
Sunstrip LED Le Sunstrip LED peut être placé sur une surface au sol dégagée ou monté sur n’importe quelle structure à l’aide d’un collier. Une mauvaise installation peut entraîner des dégâts importants ainsi que des blessures graves ! Branchement sur la prise secteur Branchez la fiche d’alimentation de l’appareil sur la prise secteur. -
Page 8: Instructions De Renvoi
Sunstrip LED Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). Les produits retournés sans numéro RMA seront refusés. -
Page 9: Description De L'appareil

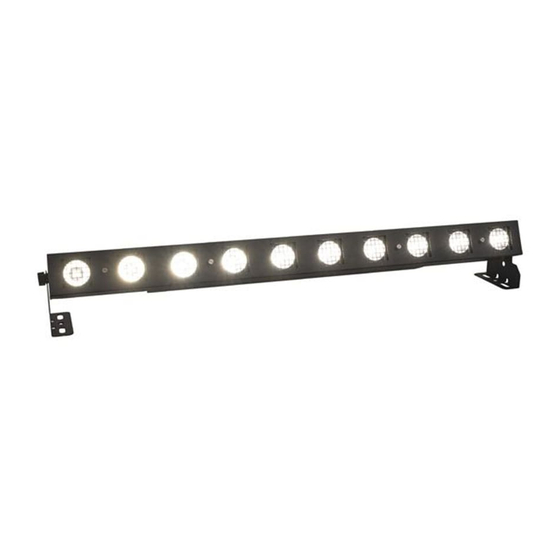

Description de l’appareil Caractéristiques Le Sunstrip LED succède au déjà très populaire Sunstrip Active. Grâce au mode tungstène, le Sunstrip LED fonctionne comme si ses ampoules étaient de type traditionnel, bien qu’il soit toujours possible de l’utiliser avec les couleurs blanc chaud et blanc froid, voire de combiner ces dernières. -
Page 10: Partie Arrière
15) Interrupteur d’alimentation ON / OFF Installation Retirez tout le matériel d’emballage du Sunstrip LED. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. -
Page 11: Modes De Contrôle
Sunstrip LED Modes de contrôle 4 modes sont proposés : ● Automatique ● Manuel ● Maître / esclave. ● DMX-512 (1 canal, 2, 3, 10, 20 canaux) Un Sunstrip (automatique, manuel) 01) Fixez l’effet lumineux à une structure stable. Laissez au moins 0,8 mètre sur tous les côtés pour une bonne circulation d’air. -
Page 12: Plusieurs Sunstrip (Contrôle Dmx)
Sunstrip LED Plusieurs Sunstrip (contrôle DMX) 01) Fixez l’effet lumineux à une structure stable. Laissez au moins 0,8 mètre sur tous les côtés pour une bonne circulation d’air. 02) Utilisez toujours un câble de sécurité (code de commande 70140 / 70141). -
Page 13: Câblage De L'appareil
Sunstrip LED Câblage de l’appareil Vous allez avoir besoin d’une ligne de données sérielle pour générer des shows lumineux, que ce soit pour contrôler un ou plusieurs appareils par le biais d’une console DMX-512 ou pour synchroniser des shows basés sur au moins deux appareils configurés préalablement en mode maître / esclave. Le nombre combiné... -
Page 14: Panneau De Contrôle
Sunstrip LED Le Sunstrip LED peut être utilisé avec une console de contrôle en mode contrôle ou sans console en mode autonome. Panneau de contrôle A) Écran OLED Bouton Menu C) Bouton Up D) Bouton Down Bouton Enter Schéma 5 Mode de contrôle... -
Page 15: Vue D'ensemble
Sunstrip LED Vue d’ensemble Code commande : 30752... - Page 16 Sunstrip LED Code commande : 30752...
-
Page 17: Options Du Menu Principal
Sunstrip LED Options du menu principal 01) Lorsqu’il s’allume, l’écran affiche la version actuelle de l’appareil. 02) Après 3 secondes, l’écran affiche l’état actuel de l’appareil. 03) Vous pouvez désormais voir si le Sunstrip reçoit ou ne reçoit pas de signal DMX. Vous pouvez également visualiser le mode de fonctionnement sélectionné, l’adresse de démarrage DMX, le... -
Page 18: Dmx Address » (Adressage Dmx)
Sunstrip LED 1. « DMX Address » (adressage DMX) Ce menu vous permet de définir l’adresse DMX de départ. 01) Appuyez sur le bouton Enter pour ouvrir le menu. L’écran affiche : 02) Appuyez sur les boutons Up / Down pour choisir l’adresse DMX souhaitée. La plage de réglages est comprise entre 001 et 512. -
Page 19: Dimmer Mode » (Mode Du Variateur D'intensité)
Sunstrip LED 4. « Dimmer mode » (mode du variateur d’intensité) Ce menu vous permet de régler le mode du variateur d’intensité. 01) Appuyez sur les boutons Up / Down pour choisir l’une des 3 courbes de variation d’intensité : ●... -
Page 20: Dimmer Speed » (Vitesse Du Variateur D'intensité)
Sunstrip LED 6. « Dimmer Speed » (vitesse du variateur d’intensité) Ce menu vous permet de régler la vitesse du variateur d’intensité. 01) Appuyez sur les boutons Up / Down pour choisir l’une des 2 vitesses du variateur d’intensité : ●... -
Page 21: Auto Control » (Contrôle Automatique)
Sunstrip LED 7.3. « Auto Control » (contrôle automatique) Ce menu vous permet de régler les programmes intégrés et un fondu. 01) Appuyez sur les boutons Up / Down pour choisir l’un des 10 programmes intégrés ou le fondu. 02) Appuyez sur le bouton Enter pour confirmer. -
Page 22: Settings » (Réglages)
Sunstrip LED 8. « Settings » (réglages) Ce menu vous permet d’ajuster les réglages de l’appareil. 01) Appuyez sur les boutons Up / Down pour choisir l’un des 6 sous-menus suivants : ● « DMX FAIL » (dysfonctionnement du mode DMX) ●... -
Page 23: Temperature » (Température)
Sunstrip LED ● BACKLIGHT(s) Durée restante avant que l’affichage ne s’éteigne, à condition de ne toucher aucun bouton. Choisissez 15, 30, 60 secondes ou ON (écran continuellement allumé). 02) Appuyez sur le bouton Enter pour confirmer. 03) Appuyez sur les boutons Up / Down pour modifier les valeurs. -
Page 24: Canaux Dmx
Sunstrip LED Canaux DMX 1 canal Canal 1 – variateur d’intensité (toutes les LED) 0 - 255 Réglage graduel, de sombre à clair, 0 - 100 % 2 canaux Canal 1 – variateur d’intensité de l’éclairage chaud (toutes les LEDs) 0 - 255 Réglage graduel, de sombre à... -
Page 25: 20 Canaux
Sunstrip LED Canal 9 – variateur d’intensité (LED 9) 0 - 255 Réglage graduel, de sombre à clair, 0 - 100 % Canal 10 – variateur d’intensité (LED 10) 0 - 255 Réglage graduel, de sombre à clair, 0 - 100 % 20 canaux Canal 1 –... -
Page 26: Maintenance
04) Les cordons d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. Le Sunstrip LED ne requiert presque aucune maintenance. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, le niveau de luminosité de l’appareil pourrait nettement chuter. Débranchez la prise de courant puis nettoyez le couvercle à... -
Page 27: Résolution Des Problèmes
Il se peut que le problème soit lié : à l’alimentation, aux LEDs, au fusible. 01) Alimentation. Vérifiez que l’appareil est branché sur la bonne alimentation. 02) LEDs. Rapportez le Sunstrip à votre revendeur Showtec. 03) Fusible. Remplacez le fusible. Reportez-vous à la page 25 pour remplacer le fusible. - Page 28 Sunstrip LED Problème Cause(s) probable(s) Solution(s) Un ou plusieurs L’alimentation est défectueuse. ● Vérifiez si l’appareil est allumé et les appareils ne câbles correctement branchés. fonctionnent pas Le fusible principal a grillé. ● Remplacez le fusible. du tout. Les appareils se La console de contrôle n’est pas...
-
Page 29: Caractéristiques Du Produit
Sunstrip LED Caractéristiques du produit Modèle : Showtec Sunstrip LED Tension d’entrée : 110 – 240 V C.A., 50 / 60 Hz Consommation : 120 W Raccordement DMX : 30 unités Fusible : T2AL / 250 V Dimensions : 1 085 x 146 x 166 mm (I x L x H) (supports inclus) -
Page 30: Dimensions
Sunstrip LED Dimensions Code commande : 30752... -
Page 31: Remarques
Sunstrip LED Remarques Code commande : 30752... - Page 32 Sunstrip LED Code commande : 30752...
- Page 33 ©2019 Showtec...
