CONSIGNES DE SÉCURITÉ
Assurez-vous de lire et de comprendre l'intégralité du présent manuel avant de tenter
d'assembler, d'utiliser ou d'installer le produit.
• Ne laissez pas les enfants grimper ou jouer sur l'article ni autour de celui-ci.
• Utilisez cet article uniquement pour l'usage auquel il est destiné. N'utilisez pas les tablettes
comme s'il s'agissait d'une échelle.
• Assemblez l'article sur une surface solide, plane et protectrice, pour éviter de l'endommager.
• Deux personnes ou plus doivent travailler de concert pour installer cet article au mur.
• Assurez-vous que tous les boulons et toutes les vis sont bien serrés avant d'utiliser l'article.
• Vérifiez les boulons et les vis régulièrement et serrez-les au besoin.
• Charge maximale de chaque tablette : 13,61 kg
AVERTISSEMENT
CET ARTICLE NE PEUT SUPPORTER QUE LA CHARGE MAXIMALE INDIQUÉE. L'UTILISATION
DE CET ARTICLE AVEC DES PRODUITS DONT LE POIDS DÉPASSE LA CHARGE MAXIMALE
INDIQUÉE PEUT ENTRAÎNER DE L'INSTABILITÉ ET CAUSER DES BLESSURES. RÉPARTISSEZ
LA CHARGE DE FAÇON UNIFORME.
PRÉPARATION
Avant de commencer l'assemblage de l'article, assurez-vous d'avoir toutes les pièces. Comparez le
contenu de l'emballage avec la liste des pièces et celle de la quincaillerie incluse. S'il y a des pièces
manquantes ou endommagées, ne tentez pas d'assembler l'article.
Temps d'assemblage approximatif : 60 minutes
Outils nécessaires pour l'assemblage (non inclus) : tournevis cruciforme, perceuse électrique, foret
de 3/16 po, foret de 3/8 po, clé à douille de 1/2 po, niveau, détecteur de montants, crayon, ruban à
mesurer, escabeau et marteau.

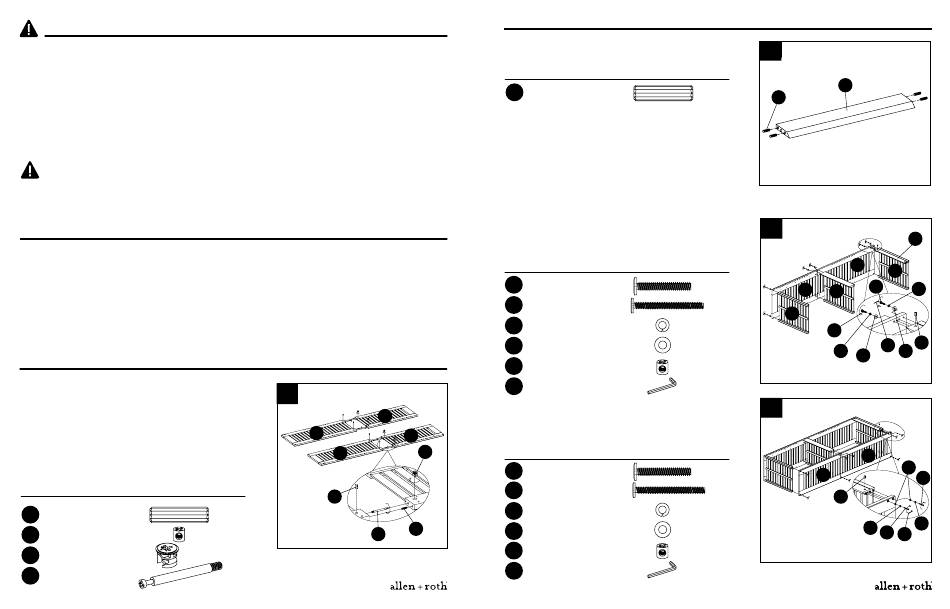

INSTRUCTIONS POUR L'ASSEMBLAGE
1. Insérez les écrous à portée cylindrique (HH), les
goujons en bois (GG) et les grandes attaches Camloc
(NN) dans le panneau latéral supérieur gauche (B) et le
panneau latéral supérieur droit (C), tel qu'il est illustré.
Ensuite, fixez le panneau latéral supérieur gauche (B) et
le panneau latéral supérieur droit (C) au panneau latéral
inférieur gauche (I) et au panneau latéral inférieur droit
(J). Insérez les grandes attaches Camloc (MM) dans le
panneau latéral inférieur gauche (I) et le panneau latéral
inférieur droit (J) pour fixer l'ensemble de panneaux.
Quincaillerie utilisée
GG
Goujon en bois
HH
Écrou à portée cylindrique
MM
Grande attache Camloc
NN
Grande vis Camloc
1
I
B
C
HH
x 4
x 4
NN
x 4
x 4
Lowes.com/allenandroth
13
INSTRUCTIONS POUR L'ASSEMBLAGE
2. Insérez les goujons en bois (GG) dans les cales
de montage (F).
Quincaillerie utilisée
GG
Goujon en bois
3. Insérez les écrous à portée cylindrique (HH) dans les
cales de montage (F). Fixez les cales de montage (F), le
bord biseauté orienté vers le bas, au panneau latéral su-
périeur droit (C) et au panneau latéral inférieur droit (J)
aux endroits indiqués à l'aide de rondelles de blocage
(CC), de petites rondelles plates (DD) et de boulons M6
de 60 mm (BB). Ensuite, fixez la tablette fixe du milieu
(H) et les tablettes fixes du haut et du bas (D) au pan-
neau latéral supérieur droit (C) et au panneau latéral
inférieur droit (J) à l'aide de rondelles de blocage (CC),
de petites rondelles plates (DD) et de boulons M6 de
40 mm (AA). Serrez tous les boulons à l'aide de la clé
hexagonale (KK).
Quincaillerie utilisée
AA
Boulon M6 de 40 mm
BB
Boulon M6 de 60 mm
CC
Rondelle de blocage
DD
Petite rondelle plate
HH
Écrou à portée cylindrique
KK
Clé hexagonale
4. Répétez l'étape 3 pour le panneau latéral supérieur
gauche (B) et le panneau latéral inférieur gauche (I).
J
Quincaillerie utilisée
MM
AA
Boulon M6 de 40 mm
BB
Boulon M6 de 60 mm
CC
Rondelle de blocage
GG
DD
Petite rondelle plate
HH
Écrou à portée cylindrique
KK
Clé hexagonale
2
F
x 4
GG
3
C
x 7
AA
J
H
x 1
D
x 8
BB
x 8
KK
CC
DD
x 1
x 1
4
B
x 7
I
x 1
HH
x 8
CC
x 8
BB
x 1
x 1
Lowes.com/allenandroth
Lowes.com/allenandroth
14
F
D
CC
HH
DD
DD
AA
CC
KK
