INFORMACIÓN DE SEGURIDAD
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el
producto.
• No permita que los niños se suban al producto o que jueguen cerca de él.
• Use esta unidad solo para el fin para el cual se diseñó. No utilice los estantes como escalera
de tijera.
• Para evitar daños, ensamble este producto sobre una superficie segura, nivelada y resistente.
• Dos o más personas deben trabajar en conjunto para instalar la unidad en la pared.
• Asegúrese de que todos los pernos/tornillos estén bien apretados antes de usar la unidad.
• Revise periódicamente los tornillos/pernos y apriételos si es necesario.
• Carga máxima de cada estante: 13,6 kg.
ADVERTENCIA
ESTA UNIDAD ESTÁ DISEÑADA PARA UTILIZARSE SOLO CON EL PESO MÁXIMO
ESPECIFICADO. EL USO CON PRODUCTOS QUE SUPEREN EL PESO MÁXIMO ESPECIFICADO
PUEDE PRODUCIR INESTABILIDAD Y CAUSAR POSIBLES LESIONES. DISTRIBUYA EL PESO
DE MANERA UNIFORME.
PREPARACIÓN
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar el
producto si falta alguna pieza o si estas están dañadas.
Tiempo estimado de ensamblaje: 60 minutos
Herramientas necesarias para el ensamblaje (no se incluyen): destornillador Phillips, taladro
eléctrico, broca para taladro de 3/16 pulg, broca para taladro de 3/8 pulg, llave de 1/2 tuercas, nivel,
detector de vigas, lápiz para marcar, cinta métrica, escalera de tijera, martillo.

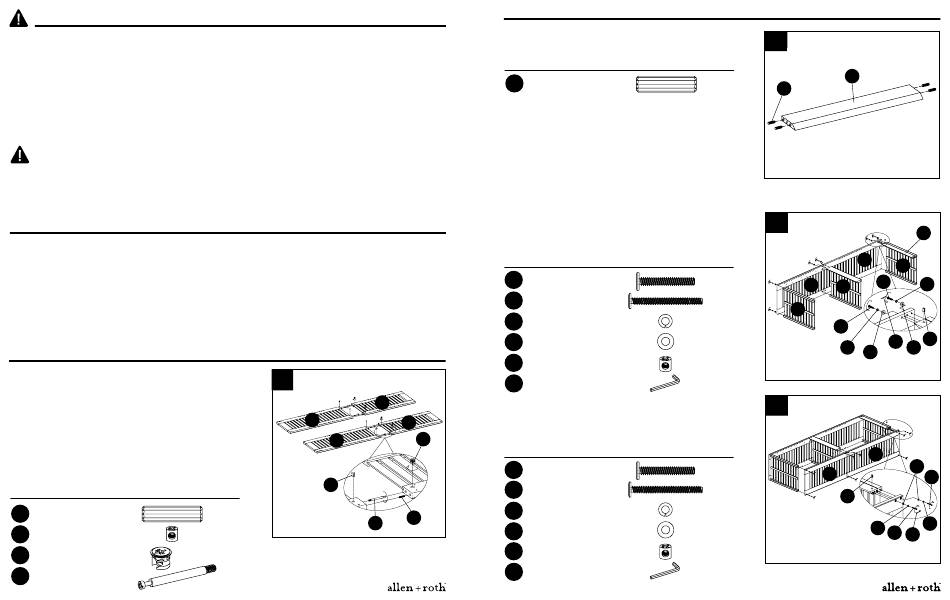

INSTRUCCIONES DE ENSAMBLAJE
1. Inserte las tuercas cilíndricas (HH), las espigas de
madera (GG) y los pernos de leva grandes (NN) en el
panel lateral superior izquierdo (B) y el panel lateral
superior derecho (C), como se muestra. Luego, fije el
panel lateral superior izquierdo (B) y el panel lateral
superior derecho (C) al panel lateral inferior izquierdo
(I) y al panel lateral inferior derecho (J). Inserte los
cerrojos de leva grandes (MM) en el panel lateral
inferior izquierdo (I) y el panel lateral inferior derecho
(J) para asegurar el ensamble de los paneles.
Aditamentos usados
GG
Espiga de madera
HH
Tuerca cilíndrica
MM
Cerrojo de leva grande
NN
Perno de leva grande
1
I
B
C
HH
x 4
NN
x 4
x 4
x 4
Lowes.com/allenandroth
22
INSTRUCCIONES DE ENSAMBLAJE
2. Introduzca las espigas de madera (GG) en el
listón de montaje (F).
Aditamentos usados
GG
Espiga de madera
3. Introduzca la tuerca cilíndrica (HH) en el listón de
montaje (F). Asegure el listón de montaje (F), con el borde
biselado hacia abajo, al panel lateral superior derecho (C)
y al panel lateral inferior derecho (J), como se muestra
en la imagen, con las arandelas de seguridad (CC), las
arandelas planas pequeñas (DD) y los pernos M6 x 60
mm (BB). Luego, fije la repisa fija central (H) y las repisas
fijas superior/inferior (D) al panel lateral superior derecho
(C) y al panel lateral inferior derecho (J) con las arandelas
de seguridad (CC), las arandelas planas pequeñas (DD) y
los pernos M6 x 40 mm (AA). Apriete todas las conexiones
con la llave de tuercas Allen (KK).
Aditamentos usados
AA
Perno M6 x 40 mm
BB
Perno M6 x 60 mm
CC
Arandela de seguridad
DD
Arandela plana pequeña
HH
Tuerca cilíndrica
KK
Llave de tuercas Allen
4. Repita el paso 3 para el panel lateral superior izquierdo
J
(B) y el panel lateral inferior izquierdo (I).
MM
Aditamentos usados
AA
Perno M6 x 40 mm
BB
Perno M6 x 60 mm
CC
Arandela de seguridad
GG
DD
Arandela plana pequeña
HH
Tuerca cilíndrica
KK
Llave de tuercas Allen
2
F
x 4
GG
3
C
x 7
AA
J
H
x 1
D
x 8
BB
x 8
CC
DD
x 1
x 1
4
B
x 7
I
x 1
HH
x 8
CC
x 8
x 1
x 1
Lowes.com/allenandroth
Lowes.com/allenandroth
23
F
D
CC
HH
KK
DD
DD
AA
CC
BB
KK
