Présentation du matériel
2
Conseils de manipulation
Retirer la façade pour avoir une meilleur prise.
Saisir la chaudière par la base et les parois
latérales.
Ne pas la saisir par les organes.

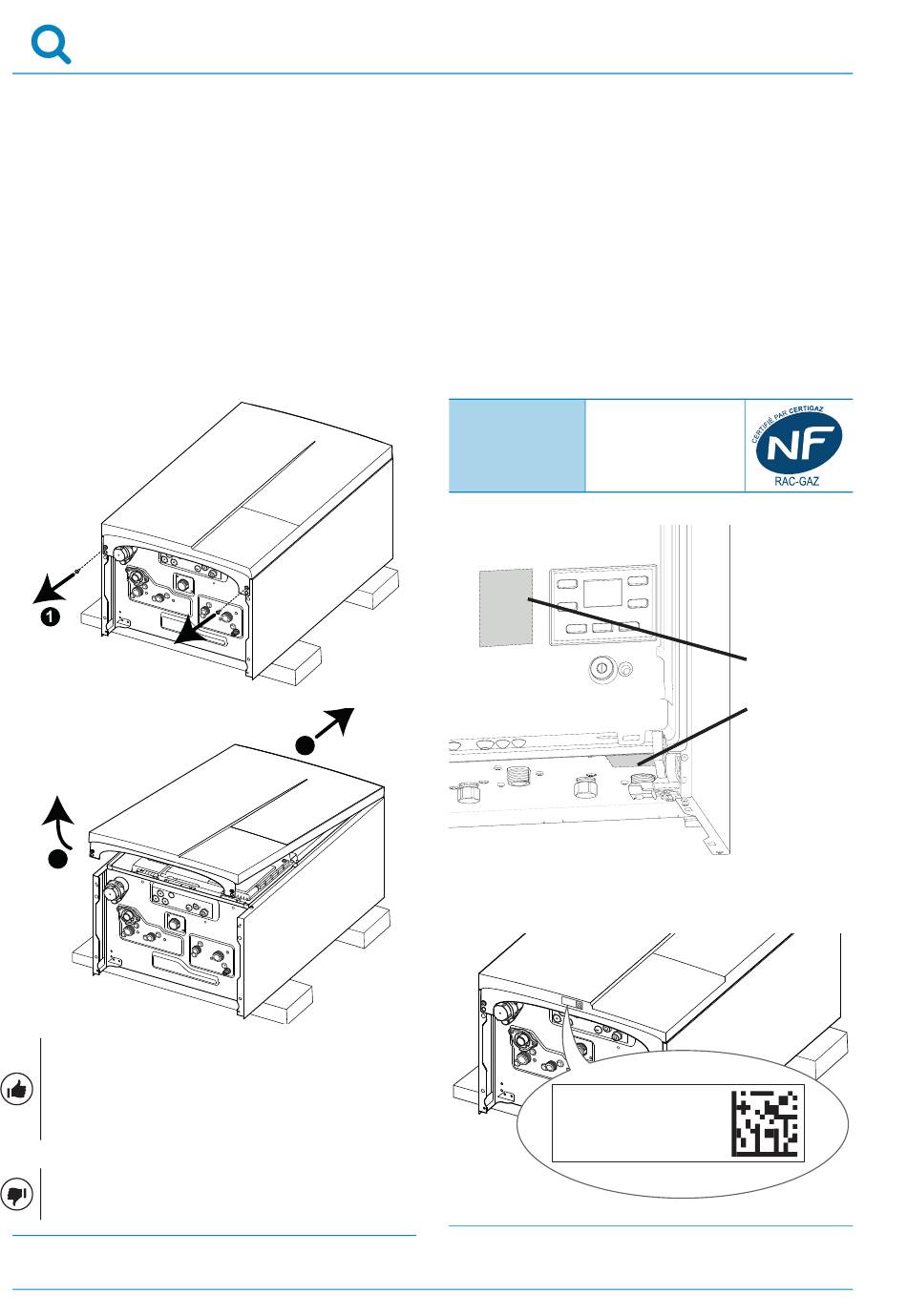

fi g. 1 - Déballage, dépose de la façade
et conseils de manipulation
- 6 -
►
4 colis sont nécessaires pour réaliser une installation
complète :
• 1 - Chaudière gaz murale étanche (avec 2 tubes
d'évacuation et 6 joints).
• 2 - Dosseret Hydro Effi ciency (équipé d'un robinet
NF OCSF exclusivement destiné à être installé avec les
chaudières décrites dans ce document - voir références
en couverture ; d'un support mural, de tuyauteries de
raccordement, de robinets, d'un manomètre, d'une
tuyauterie NF RAC-GAZ et d'un gabarit de pose)
(021232).
• 3 - Douilles (dont la tuyauterie gaz est NF RAC-GAZ)
pour raccorder la chaudière sur la barrette de robinets
Kit d'installation
3
fi g. 2 - Plaque signalétique et étiquette réglage gaz
Colisage
074447
NA EM
A 2 Du
21 25
o 30
HE
0
002 125
x000
000 1x
NAEMA 2 DUO 30 HE
21 245
00212450000001x
Naema 2 Duo 30 HE / INSTALLATION / 1910 - FR
Étiquette G20.
Plaque
signalétique :
sous l'appareil.
