Atlantic Naema 2 Duo 30 HE Installation page 13

6
4
3
4

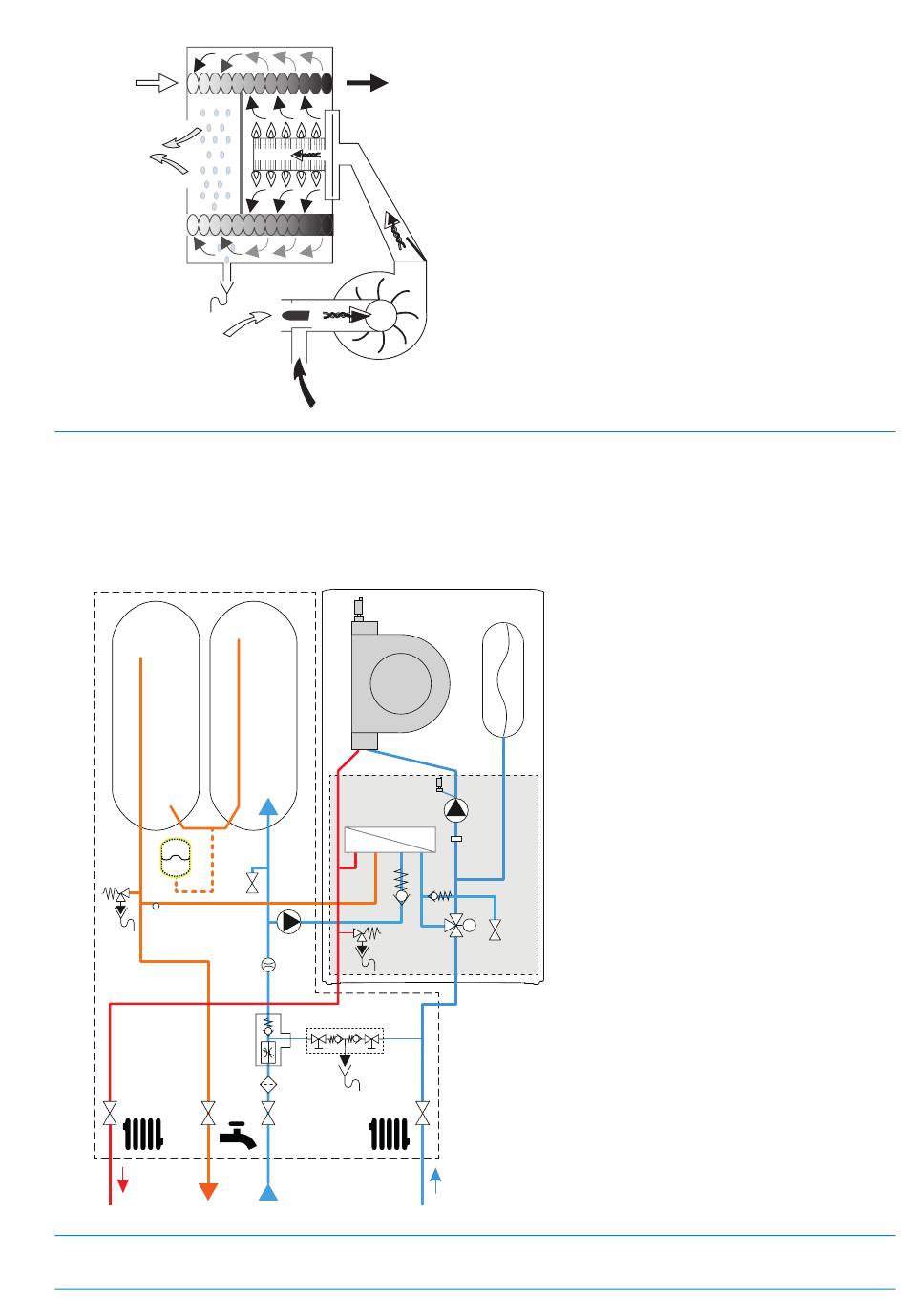

fi g. 6 - Organes - Principe brûleur et échangeur condenseur
Chaudière 2 Duo 30 HE
HE
SSu(s)
VE(s)
SSa
CAR
fi g. 7 - Organes - Principe hydraulique
Naema 2 Duo 30 HE / INSTALLATION / 1910 - FR
7
5
2
1
Pg
EC
ES
V
CAR
CS
SSu
Db
L
D
F
Légende.
1. Alimentation gaz.
2. Amenée d'air comburant.
3. Évacuation des fumées.
4. Zone de condensation.
5. Siphon (évacuation des condensats).
6. Retour chauff age.
7. Départ chauff age.
Légende.
VE
CAR
CBi
C
CS
CPr
D
Db
Pg
HB
EC
C
ES
CPr
F
HB
CBi
HE
L
M
V
Pg
VD
RI
SSa
SSu
SSu(s) Soupape de sûreté (sanitaire)
V
VD
VE
VE(s)
Clapet antiretour
Clapet bipasse
Circulateur
Circulateur sanitaire
Capteur de pression
Disconnecteur
Débitmètre
Échangeur condenseur
Échangeur ECS
Filtre
Hydrobloc
Dosseret Hydro Effi ciency
Limiteur de débit
Purgeur
Remplissage installation
Sonde sanitaire
Soupape de sûreté (chauff age)
Vidange
Vanne directionnelle
Vase d'expansion
Vase d'expansion
sanitaire (option)
- 13 -
