Atlantic Naema 2 Duo 30 HE Installation page 12

30
26
34
25

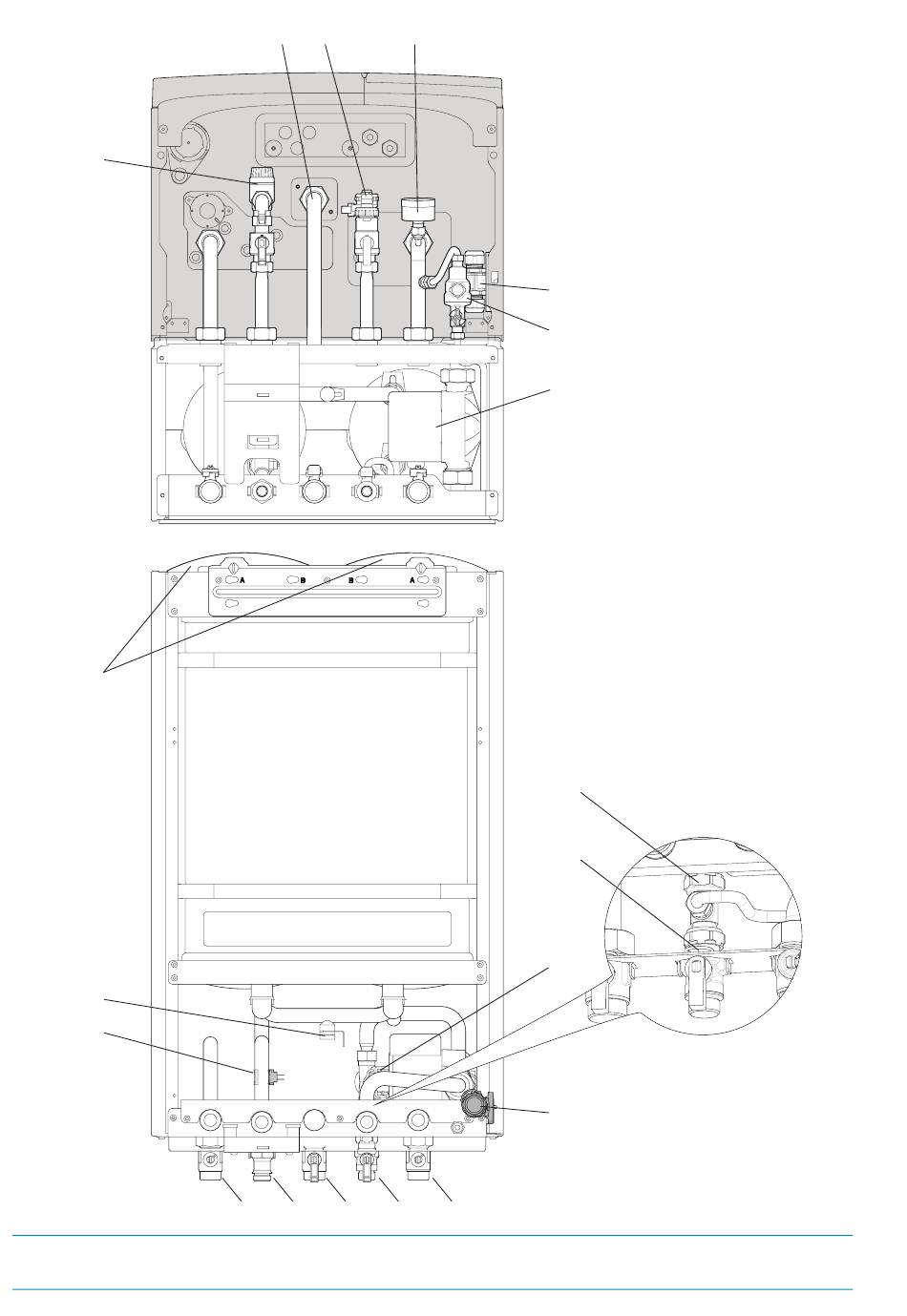

fi g. 5 - Organes - Dosseret Hydro Effi ciency
- 12 -
39 31 32
35 38 40 37
41
Dosseret Hydro Effi ciency :
33
25. Sonde départ ECS.
26. Ballons ECS.
27
27. Circulateur sanitaire.
28. Débitmètre ECS.
29. Té (avec Clapet et Limiteur de débit).
30. Soupape de sécurité (sanitaire).
31. Robinet de vidange.
32. Manomètre.
33. Diconnecteur.
34. Bouchon (raccordement vase
sanitaire).
35. Robinet départ chauffage.
36. Robinet retour chauffage.
37. Robinet entrée EFS (avec Filtre).
38. Départ ECS.
39. Tuyauterie gaz.
40. Robinet gaz.
41. Connecteur (circulateur sanitaire).
29
37
28
41
36
Naema 2 Duo 30 HE / INSTALLATION / 1910 - FR
