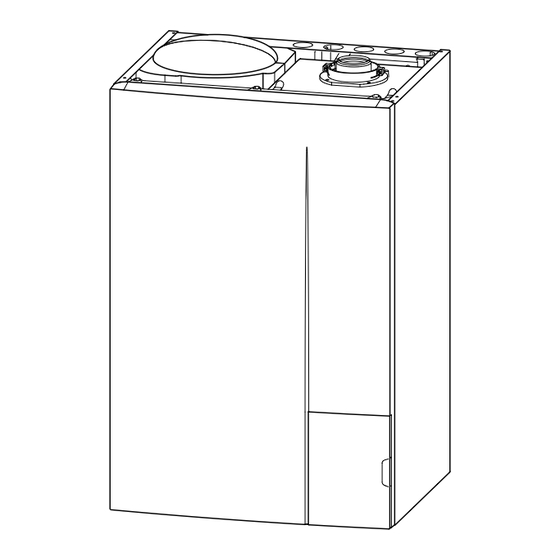

Naema Duo 35
Chaudière murale
chauffage et sanitaire accumulée
Gaz à condensation
U0552522_1813_FR_17
05/06/2018
FR
ES
PT
IT
ES
PT
Notice d'utilisation
destinée au professionnel
et à l'utilisateur
à conserver par l'utilisateur
pour consultation ultérieure
www.atlantic.fr
EN
Publicité
Manuels Connexes pour Atlantic Naema Duo 35
Sommaire des Matières pour Atlantic Naema Duo 35
- Page 1 Naema Duo 35 U0552522_1813_FR_17 05/06/2018 Chaudière murale chauffage et sanitaire accumulée Gaz à condensation Notice d’utilisation destinée au professionnel et à l’utilisateur à conserver par l’utilisateur pour consultation ultérieure www.atlantic.fr...
- Page 2 Naema Duo 35 Sommaire Recommandations à lire avant toute utilisation Consignes de sécurité Présentation de l'appareil Première mise en service Exemples d'affichage de l'interface chaudière Utilisation AVEC sonde d'ambiance Absence prolongée Utilisation SANS sonde d'ambiance Veille Réglages et programmation horaire Réglage des consignes de température...
- Page 3 Naema Duo 35 1 Recommandations à lire avant toute utilisation Consignes de sécurité " L’installation de la chaudière, ainsi que toute autre intervention d’assistance et d’entretien, doivent être exécutées par un professionnel qualifié. " En cas d’odeur de gaz : ne pas fumer ; éviter toute flamme nue ou formation d’étincelles (interrupteurs électriques…) ;...
- Page 4 Naema Duo 35 2 Présentation de l'appareil • Description du tableau de contrôle • Description de l'affichage (interface utilisateur). Fonctions Symboles Définitions Usage Chauffage • SELECT (référence au circuit concerné Z1 ou Z2) Navigation et sélection des usages disponibles • MODE Usage ECS Navigation et sélection du mode pour l'usage...
- Page 5 Naema Duo 35 Première mise en service • L’installation et la première mise en service de la chaudière doivent être faites par un professionnel qui vous donnera toutes les instructions pour la mise en route et la conduite de la chaudière •...
- Page 6 Naema Duo 35 Exemples d'affichage de l'interface chaudière 2 4 1 Fonctionnement chaudière Avec sonde d'ambiance Navilink A59 ou sans accessoire d'ambiance La consigne d’ambiance en cours est affichée. Pour la modifier utiliser les touches puis pour valider Mode PROG* (ex. : phase ECO) Mode permanent* (ex.
- Page 7 Naema Duo 35 2 4 2 Fonctionnement ECS Description des modes : La fonction ECS est désactivée La charge des ballons s'effectue au moins toutes les 10 heures La charge des ballons s'effectue au moins toutes les 5 heures Chauffage de l'ECS à la consigne...
- Page 8 Naema Duo 35 Absence prolongée 2 5 1 Installation avec sonde Navilink A59 2 5 2 Installation avec sonde d'ambiance Navilink H15, H55, H58 ou sans accessoire d'ambiance ou thermostat d'ambiance En cas d’absence prolongée : La gestion éventuelle du mode absence n'est possible Ne pas couper l'alimentation générale...
- Page 9 Naema Duo 35 3 Réglages et programmation horaire Réglage des consignes de température mode - A- Modifier la consigne de Exemple : modifier la consigne ECO. Usage affiché (chauffage zone 1). Mode en cours (PROG / phase confort). Si besoin, appuyer sur la touche SELECT pour afficher l'usage à...
- Page 10 Naema Duo 35 Réglage de l’heure Affichage de base. 1 - Appuyer sur - L'icone "clé" s'affiche, - Alternance entre le paramètre "réglage heure" (ligne n°1) et l'heure (ex. 18h30) (n° 1 / 18:30) : 2 - Appuyer sur pour modifier l'heure...
- Page 11 Naema Duo 35 Réglage de la date Affichage de base. 1 - Appuyer sur - L'icone "clé" s'affiche, - Appuyer sur le bouton pour afficher la ligne n°2. - Alternance entre le paramètre "Mois-Jour" (ligne n°2) et la date (ex. 06-15 : 15 juin) (n°...
- Page 12 Naema Duo 35 Choix du MODE et réglage du PROGRAMME HORAIRE selon l'USAGE • Sélectionner l'USAGE Pour sélectionner l'usage : appuyer plusieurs fois sur la touche SELECT Sélectionner l'usage à régler L'icone clignote exemple : Chauffage de la zone 1.
- Page 13 Naema Duo 35 • Modifier le PROGRAMME HORAIRE chauffage Le programme horaire** de chauffage par défaut est défini pour la semaine entière : de 6h00 à 22h00 en mode confort (de 22h00 à 6h00 en mode réduit). phase fin confort début confort...
- Page 14 Naema Duo 35 Choix du MODE ECS • Sélectionner l'USAGE ECS Pour sélectionner l'usage : appuyer plusieurs fois sur la touche SELECT L'icone clignote • Sélectionner le MODE Pour choisir le mode : appuyer plusieurs fois sur la touche MODE...
- Page 15 Naema Duo 35 • Modifier le programme horaire ECS Le programme horaire** de chauffe ECS par défaut est défini pour la semaine entière (du lundi au dimanche : de 6h00 à 22h00 début confort T° confort fin confort T° réduite T°...
- Page 16 Naema Duo 35 4 Paramétrage de la régulation Généralités • Seuls les paramètres accessibles au niveau : - Utilisateur sont décrits dans ce document • Les paramètres accessibles au niveau : - Installateur sont décrits dans document réservé professionnels Ne pas apporter de modifications à...
- Page 17 Naema Duo 35 Plage de réglage Réglage N° Description du paramètre ou affichage de base 2ème phase du jour sélectionné (fin confort) 00:15 24:00 - -:- - 3ème phase du jour sélectionné (début confort) 00:00 23:15 - -:- - 3ème phase du jour sélectionné (fin confort)
- Page 18 Naema Duo 35 Affichage d’information La touche permet d’appeler diverses informations Selon le type d’appareil, la configuration et l’état de fonctionnement, certaines lignes d’informations peuvent ne pas être disponibles Le numéro d'information s'affiche en alternance avec sa valeur. " Liste des informations "...
- Page 19 Naema Duo 35 5 Entretien et messages d'erreur Afin d’assurer le bon fonctionnement de votre appareil pendant de longues années, les opérations d’entretien décrites ci-après sont (obligatoires*) et nécessaires au début de chaque saison de chauffe. Généralement, elles sont effectuées dans le cadre d’un contrat d’entretien...
- Page 20 Naema Duo 35 Messages d'erreur 5 2 1 Erreurs de pression - La LED clignote lentement et - L'afficheur alterne entre un chiffre et => Procéder à la remise en pression de l'installation (voir 5.1, page - La LED clignote rapidement et - L'afficheur indique l'erreur : =>...
- Page 21 Naema Duo 35 5 2 3 Autres erreurs Les défauts ou pannes sont signalés par l’afficheur. L’afficheur indique le code d'erreur "Exxx" - Les erreurs (N° < 100) provoquent un arrêt du fonctionnement de l'appareil avec réinitialisation Automatique L'erreur disparaît quand le problème est résolu (en cas de doute sur les raisons du dysfonctionnement ou si le problème persiste, appeler votre installateur)
- Page 22 Naema Duo 35 6 Données performance ERP • Définition de l'ERP Sont regroupées sous le terme "ERP" deux directives européennes qui s’inscrivent dans la démarche globale de réduction des émissions de gaz à effet de serre : - La directive éco-conception fixe des seuils d’efficacité et interdit la commercialisation des produits dont l’efficacité est inférieure à ces seuils.
- Page 23 Naema Duo 35 • Fiche package Efficacité saisonnière Efficacité saisonnière Classe Nom du produit Réf de la chaudière pour le Type de régulation Bonus produit combiné* pour énergétique du chauffage des locaux le chauffage des locaux produit combiné Sonde extérieure...
- Page 24 Nos appareils sont garantis 2 ans. Cette garantie porte - Les détériorations de pièces provenant d’éléments sur le remplacement des pièces d'origine reconnues extérieurs à l’appareil (humidité, chocs thermiques, effet défectueuses par ATLANTIC. d’orage, etc.). Certaines pièces ou composants d’appareils bénéficient - Les dégradations des composants électriques résultant d’une garantie de 5 ans* : Échangeur ou corps de chauffe...
