MONTAGE APRES RECEPTION

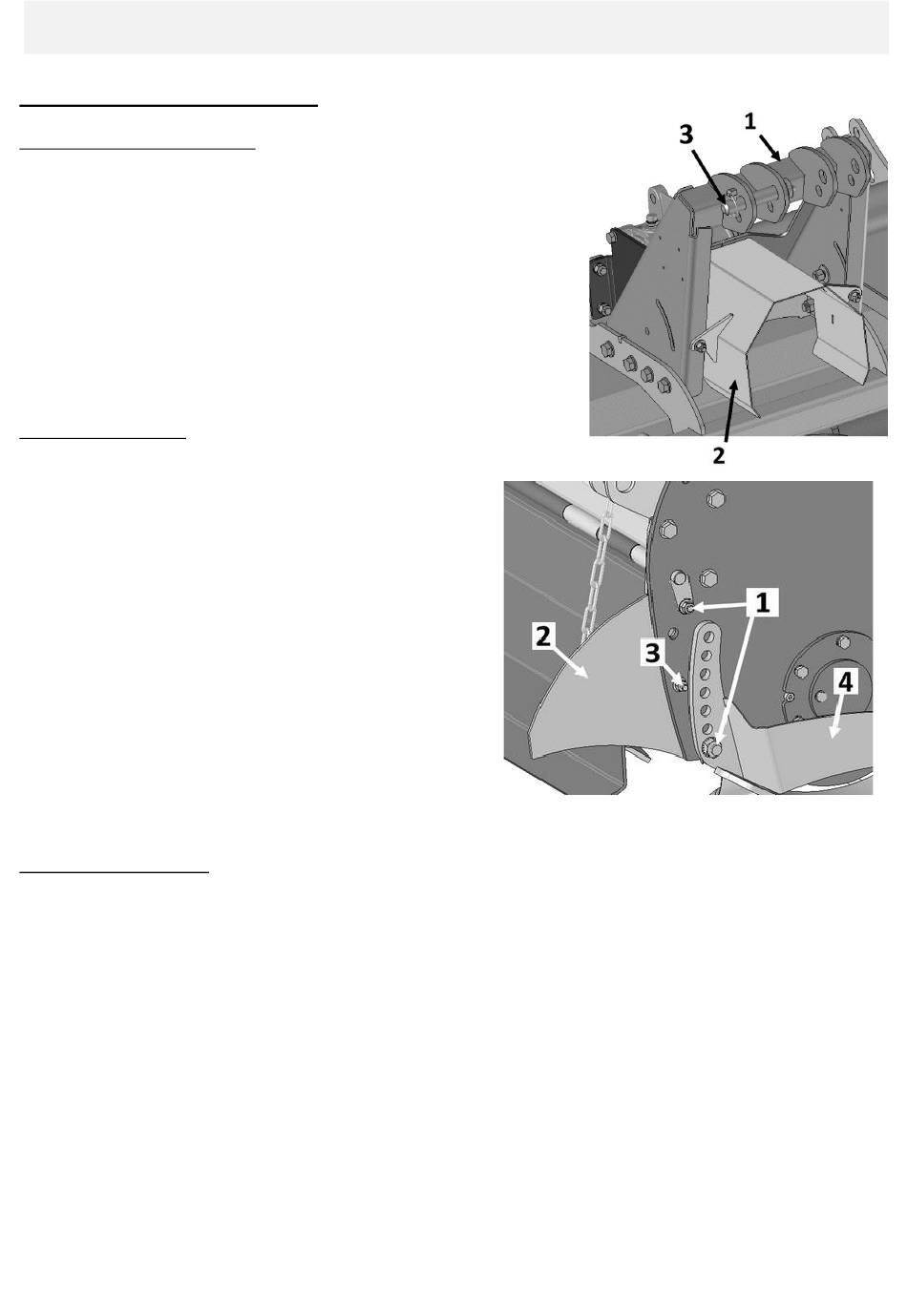

Potence et protection cardan :
1) Mettre en place la potence rep.1 en utilisant 8 vis M14x40, 8
rondelles plates MN14, 8 rondelles W et 8 écrous M14.
2) Placer le bol de protection cardan rep.2 sur la potence en
utilisant 2 vis M10x25 collet carré et 2 écrous embase M10.
3) Emmancher l'axe supérieur rep.3 et le verrouiller avec la
goupille.
4) Serrer toute la boulonnerie.
Déflecteurs arrières :
1) Dans un premier temps, retirez les écrous et les vis
rep.1.
2) Monter le déflecteur arrière rep.2 en le positionnant
à l'aide des vis précédemment retirer rep.1, rajouter
une vis collet carré 10x35 et un écrou embase M10
rep.3.
3) Positionner le patin rep.4 a la hauteur souhaitée
avant de remettre la rondelle de contact et l'écrou
4) Serrer toute la boulonnerie.
5) Répétez la même opération sur le coté gauche de la
machine.
*Pour le réglage en hauteur des patins, voir paragraphe «
réglage de la profondeur de travail » p. 12.
Transmission à cardan :
1) Ne pas mettre en place la transmission avant d'avoir effectué les opérations décrites dans
« ATTELAGE DE LA MACHINE » et « MISE EN PLACE DE LA TRANSMISSION A
CARDAN »
Pour faciliter le montage sur l'arbre de transmission, desserrez les 2 écrous et ôtez le bol de protection
en le tirant vers le haut.
2) Limiteur à friction, avant la première utilisation :
- Desserrer les écrous pour détendre les ressorts et libérer les disques de friction.
- Tourner le moyeu de quelques tours pour décoller les disques.
- Serrez les écrous jusqu'à obtenir une longueur de ressort de 28 mm.
Ne serrez jamais complètement les ressorts pour éviter d'endommager les composants d'entraînement.
MONTAGE DU ROTO-CULTIVATEUR
