5.2. Mise en place du projecteur dans la traversée
1. Fixez l'enjoliveur acheté séparément sur le Mid BRiO à l'aide des 4 encoches présentes en façade du projecteur
2. Positionnez le projecteur dans l'axe de la buse de refoulement et vissez le jusqu'à ce que l'enjoliveur plaque la paroi.
5.3. Mise en place du projecteur dans la niche BRiO (PF10R261 ou PF10R262)
1. Fixez l'enjoliveur fourni avec la niche BRiO sur le Mid BRiO à l'aide des 4 encoches présentes en façade du projecteur
2. Positionner le projecteur dans la niche BRiO (après raccordement et serrage du presse étoupe à l'arrière de la niche, voir
notice fournie avec la niche)
3. Effectuez un quart de tour une fois que le projecteur est en place pour le fixer à la niche BRiO
6. Projecteurs monochrome : dimming / variation de l'intensité lumi-
neuse (PK10R400-401 seulement)
Vous avez la possibilité de faire varier l'intensité lumineuse de vos projecteurs à l'aide de micro-coupures (<1s). 3 niveaux
sont disponibles :
• 1 micro-coupure = 100% de la puissance
• 2 micro-coupures = 75% de la puissance
• 3 micro-coupures = 50% de la puissance
• 1 micro-coupure = Retour à 100%
Lorsque le projecteur est ré-alimenté après une coupure supérieure à 5 secondes, il se rallume au dernier niveau de puissance
sélectionné.

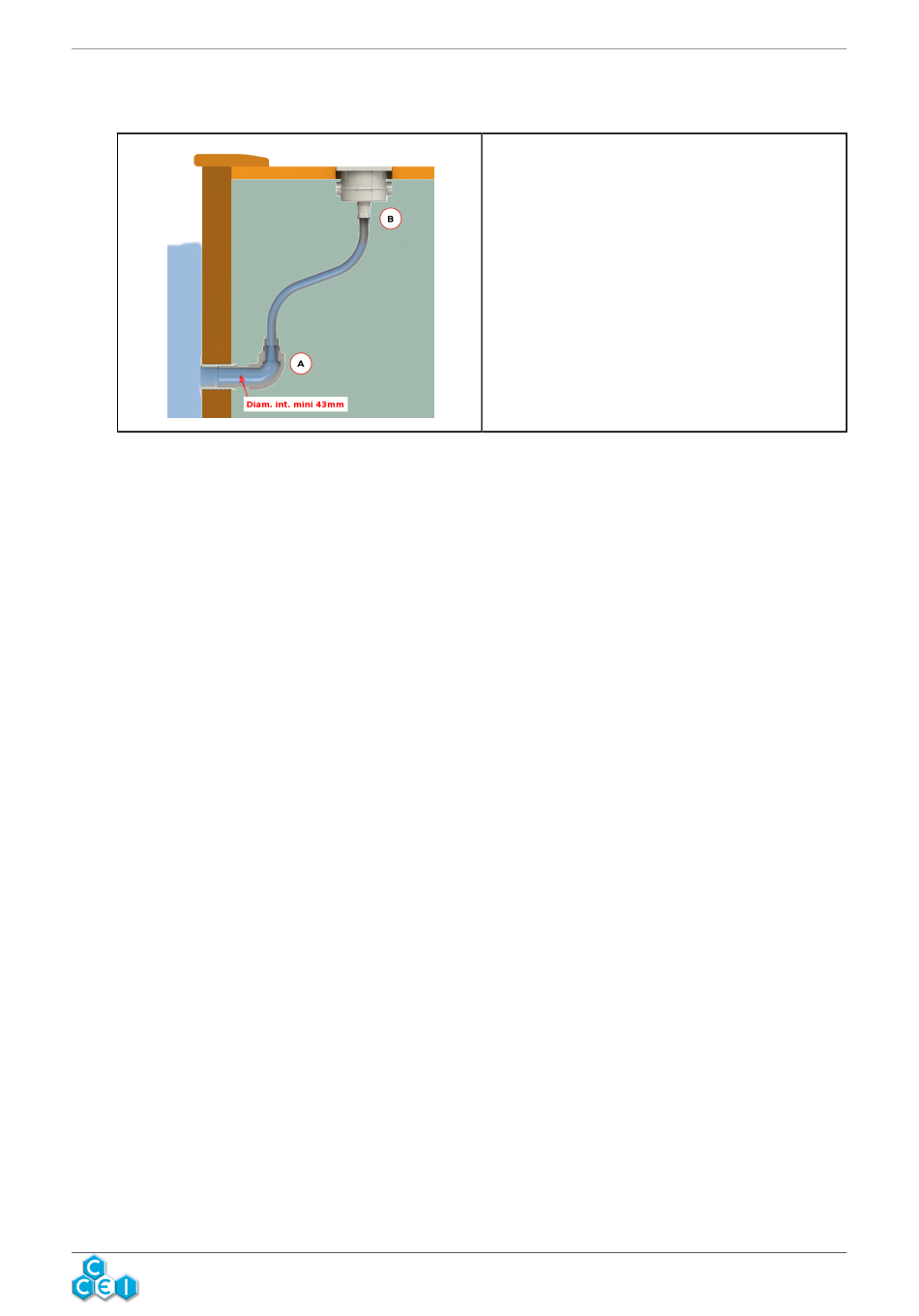

Mid-BRiO & Mid-BRiO LT M24 & X24
A. Coude à l'arrière de la traversée non étanche (voir instal-
lation traversée de paroi)
B. Remonter la connexion électrique au-dessus du niveau de
l'eau (ici dans une boîte de dérivation)
