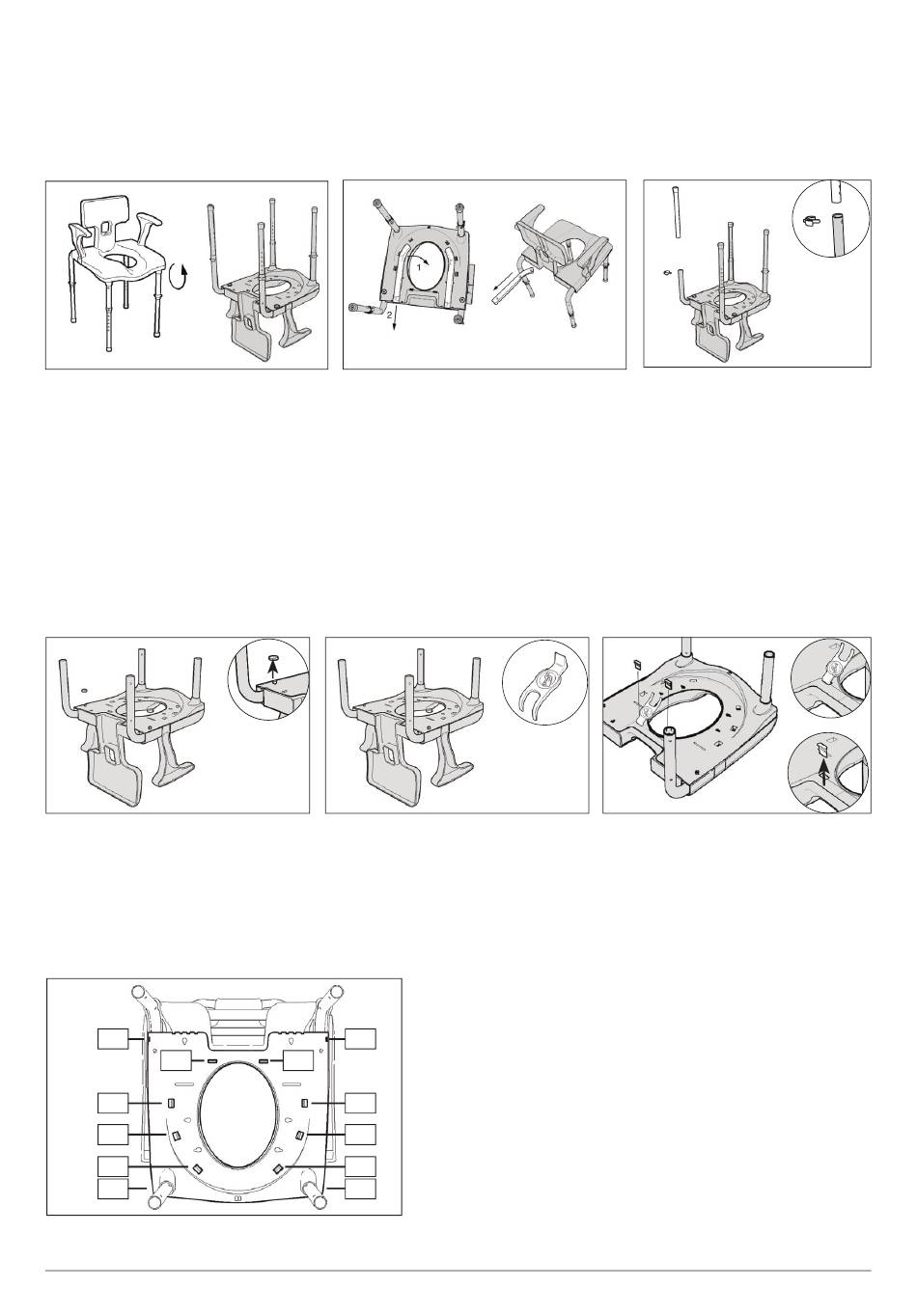

Demontage
Coral WC-/Duschhocker mit Rücken- und Armlehnen
3002010030, 3002010130
1
1. Den Hocker umdrehen und mit dem
Sitz nach unten auf einen Tisch legen.
4
4. Sicherungsscheibe durch Herauss-
chrauben vom Stift lösen (2x).
A
B
C
D
E
F
7
44
2
Anleitung für WC-Sitz: 3002010030
2. Beckenschiene (2x) folgendermaßen
entfernen:
1. Schiene nach innen
drücken, bis der vordere Teil
ausrastet.
2. Schiene nach hinten
drücken bis der hintere Stift
ausrastet.
5
5. Zum Lösen der Bodenplatte das
Demontagewerkzeug verwenden
(siehe Abb. 6 bis 10). Nur beiliegendes
Werkzeug verwenden.
A
B
C
D
7. Die Schnappsicherungen in alpha-
E
betischer Reihenfolge lösen (siehe Abb. 7
F
bis 10).
3
3. Federstift vom Hockerbein
lösen und Höhenverstellungsrohr
entfernen (4x).
2x
6
6. Sicherheitslaschen an der Unterseite
der Bodenplatte entfernen. Hierzu das
keilförmige Ende in die Öffnung ein-
führen und die Lasche durch Umlegen
des Werkzeugs herausdrücken (2x).
