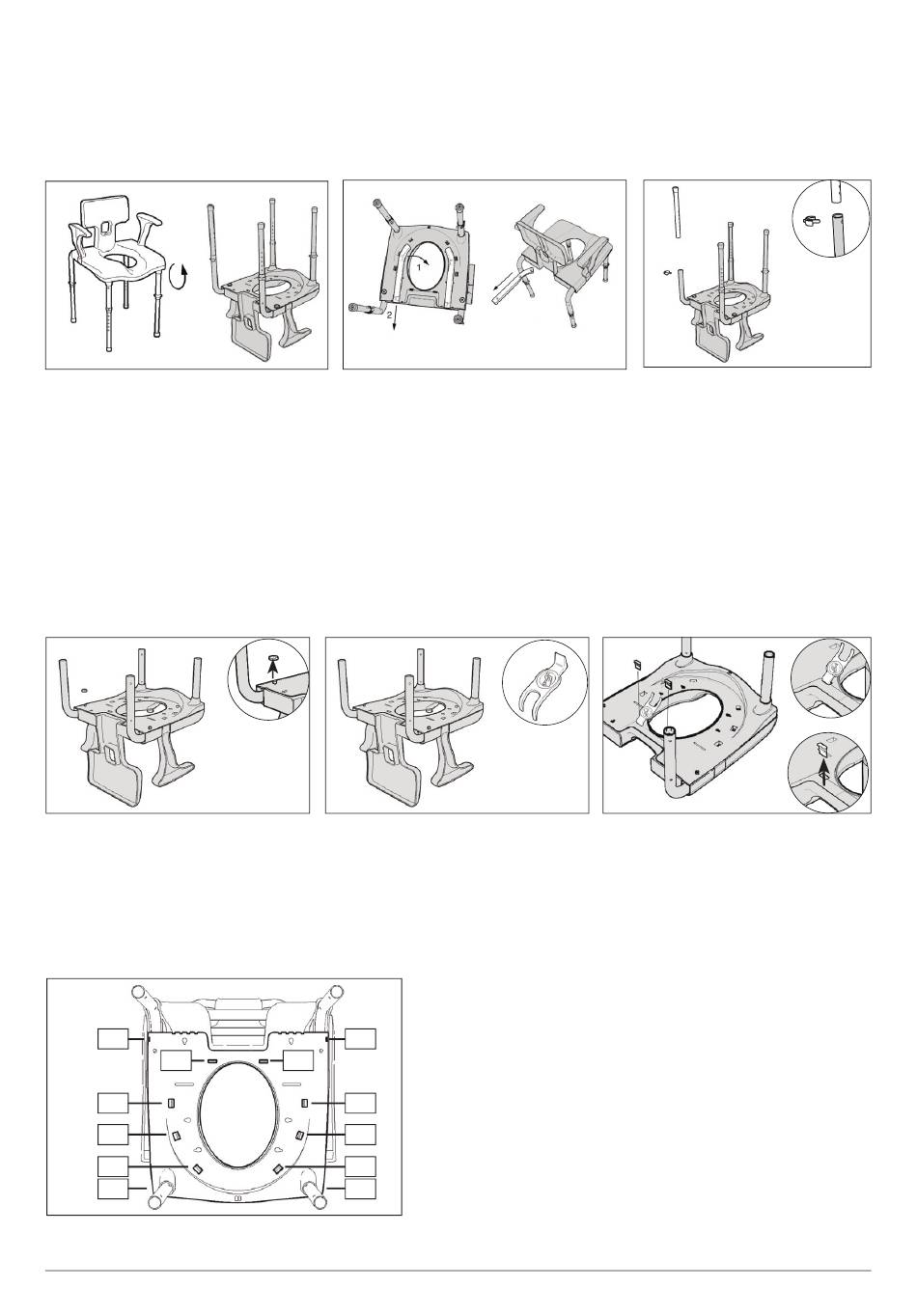

Demontering
Coral toalett-/duschpallar med rygg och armstöd
3002010030, 3002010130
1
1. Lägg pallen upp och ned, med sitsen
nedåt, på ett bord.
4
4. Ta bort säkerhetslåset från stiftet
genom att skruva loss det (2x).
A
B
C
D
E
F
7
16
2
Instruktion till toalettsits: 3002010030
2. Ta bort bäckenskenan (2x) genom att:
1. Dra skenan inåt tills den
övre delen lossnar.
2. Trycka skenan bakåt
(riktning: mot pallens bakre
del) tills det bakre stiftet
lossnar.
5
5. Använd de två demonterings-
verktygen för att lossa bottenplattan
(se bild 6 till 10). Använd endast
medföljande verktyg.
A
B
C
D
7. Lossa snäppfästena i alfabetisk ordning.
E
(se bild 7 till 10)
F
3
3. Ta bort snäpplåset från
pallbenet och demontera höjd-
justeringsröret (4x).
2x
6
6. Ta bort säkerhetspiggarna på
undersidan av bottenplattan. Placera
den kilformade änden i öppningen. Ta
bort säkerhetspiggen genom att rotera
kilen uppåt (2x).
