Shuttle X50 Guide D'installation

X50 barebone – Guide d'installation
Cette version barebone ne dispose pas de disque dur ni de mémoire vive pré-installés. Veillez à bien suivre les points suivants lors de l'intégration ou l'échange
de composants. Ce produit est équipé de deux emplacements mémoire de type SO-DIMM (maximum 2x 1Go DDR2-667/800) et d'un emplacement pour
disque dur 2,5'' serial-ATA.
Veuillez noter les points suivants:
a L'intégration ou les modifi cations doivent être réalisées par une personne qualifi ée.
b En cas de dommages résultant d'une mauvaise manipulation, le service de garantie les concernant sera annulé.
c Afi n de ne pas endommager les composants par l'électricité statique que votre corps emmagasine, il vous faut utiliser un tapis de sol, un plan de travail
ainsi qu'un bracelet anti-électricité-statique.

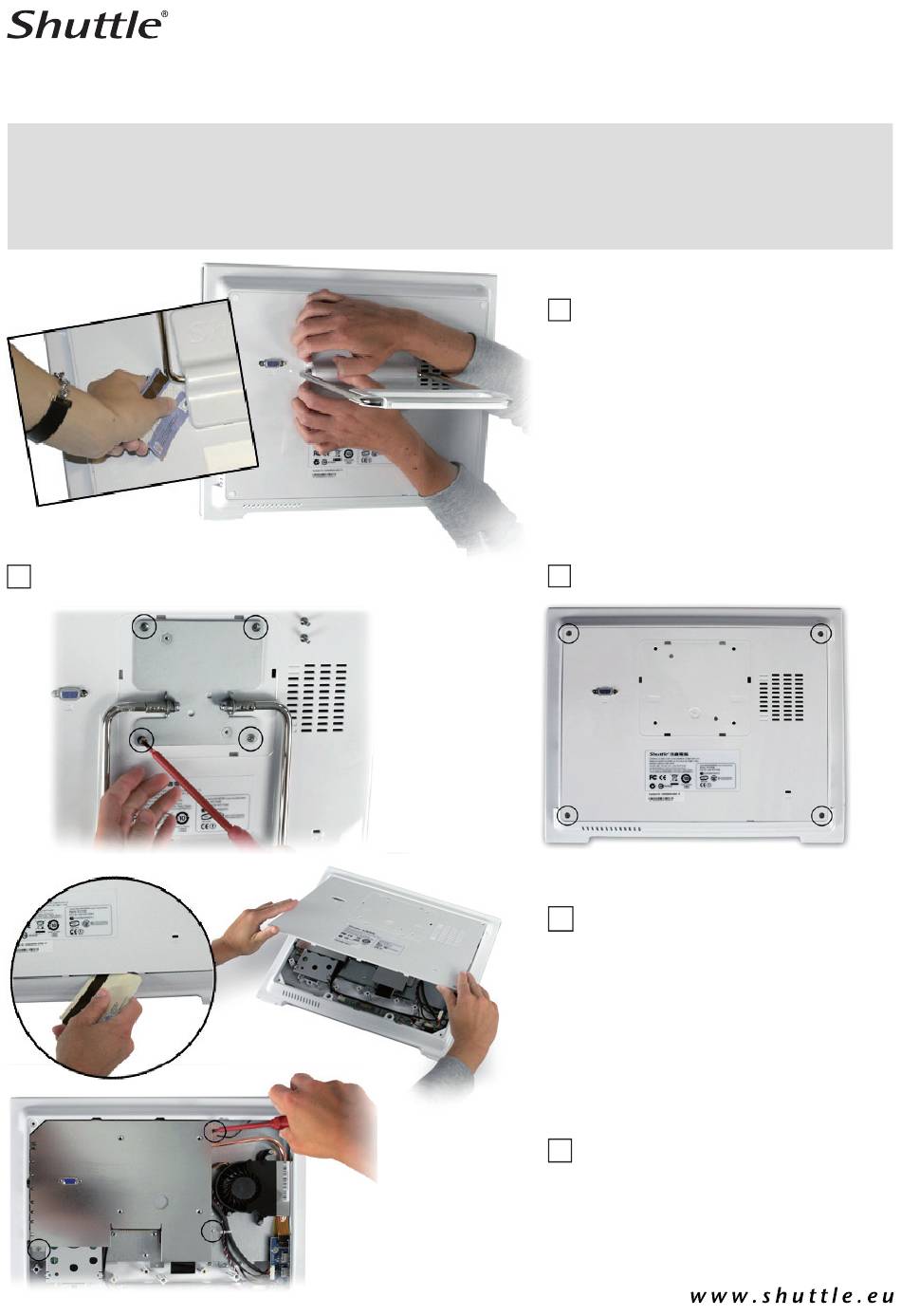

Desserrez les 4 vis cruciformes afi n de libérer le pied.
2
Débranchez l'appareil de la prise électrique et posez la
1
face de l'écran sur une surface douce, le pied relevé
en mode poignée de transport. Puis, désengagez les
six „ clips „ du cache arrière comportant le logo Shut-
tle. Relevez légèrement le cache avec l'extrémité d'un
doigt pour le dégager complètement. Il est également
possible d'utiliser une carte plastique et de la faire
glisser autour du cache.
Puis ôtez les 4 vis cruciformes qui maintiennent le
3
cache arrière du châssis.
Dégager délicatement les „clips" du cache arrière à
4
l'aide d'une carte plastique. Attention, une trop forte
tension pourrait endommager les attaches.
Desserrez les 4 vis cruciformes et libérez la protection
5
électromagnétique.
