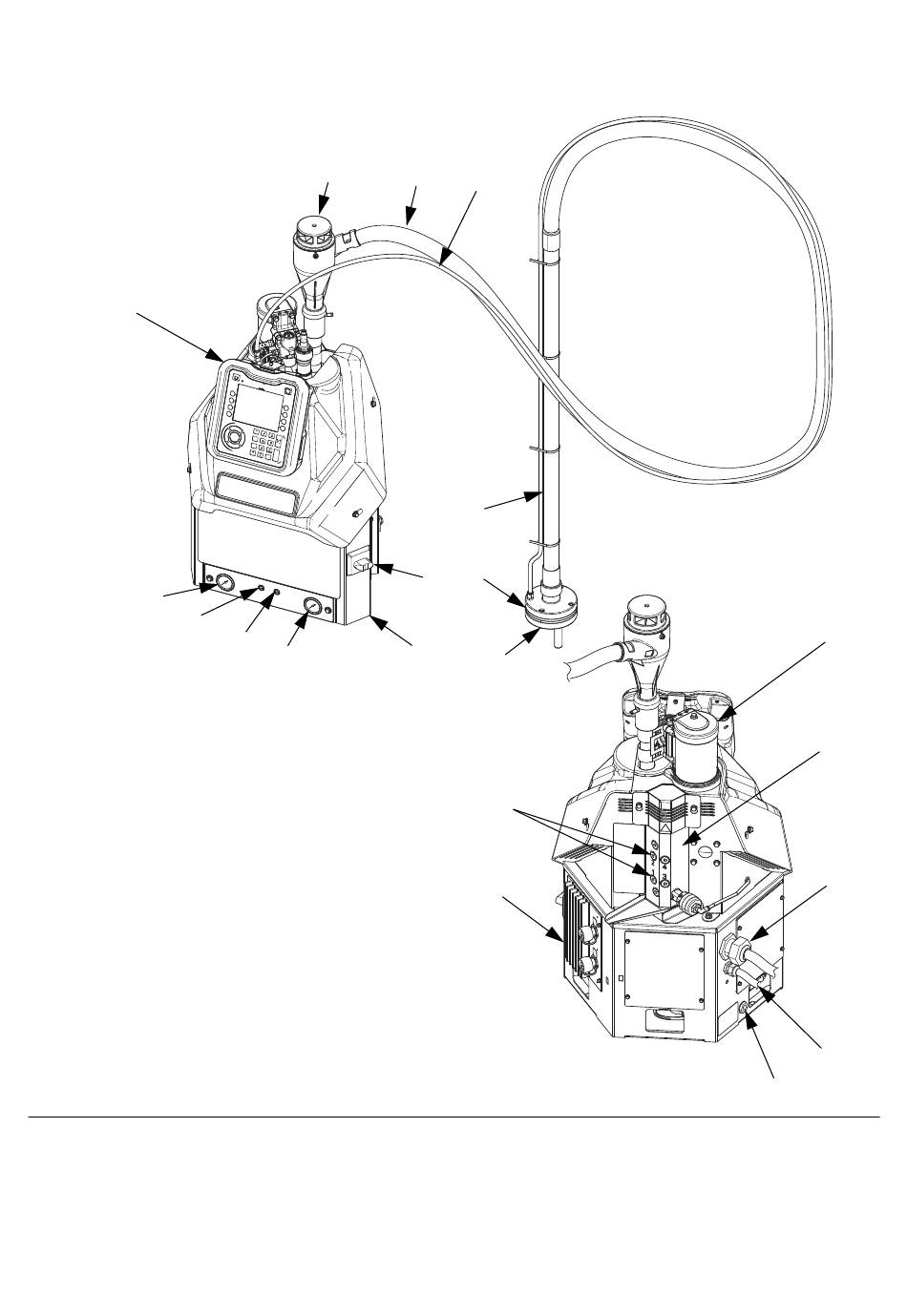

Identification des composants
A
F
E
Légende :
A
Module d'affichage avancé (ADM)
B
Boîtier électrique
C
Régulateur de pression d'air de la pompe
D
Manomètre de pression d'air de la pompe
E
Régulateur de pression d'air du transfert sous vide
F
Manomètre d'air du transfert sous vide
G
Tuyau de secoueur
G1 Tête du secoueur
G2 Tuyau de transfert sous vide
G3 Entonnoir d'admission du transfert sous vide
G4 Alimentation en air, diam. ext. de 9,5 mm (3/8 po.)
pour transfert sous vide
H
Interrupteur principal
J
Entrée d'air du système
K
Entrée du transfert sous vide (secoueur)
L
Moteur et pompe pneumatiques
M
Réducteur de tension d'alimentation électrique entrante
N
Collecteur de produit chauffé (compartiment de fusion)
P
Module de régulation de la température basse tension
multizone (MZLP)
R
Sorties de produit pour raccordement aux tuyaux chauffés
(numérotées de 1 à 4)
S
Câble E/S client (en option)
F
. 1
IG
8
G3
C
D
G2
G4
G
G1
H
B
K
R
P
Identification des composants
ti20441b
J
L
N
M
S
