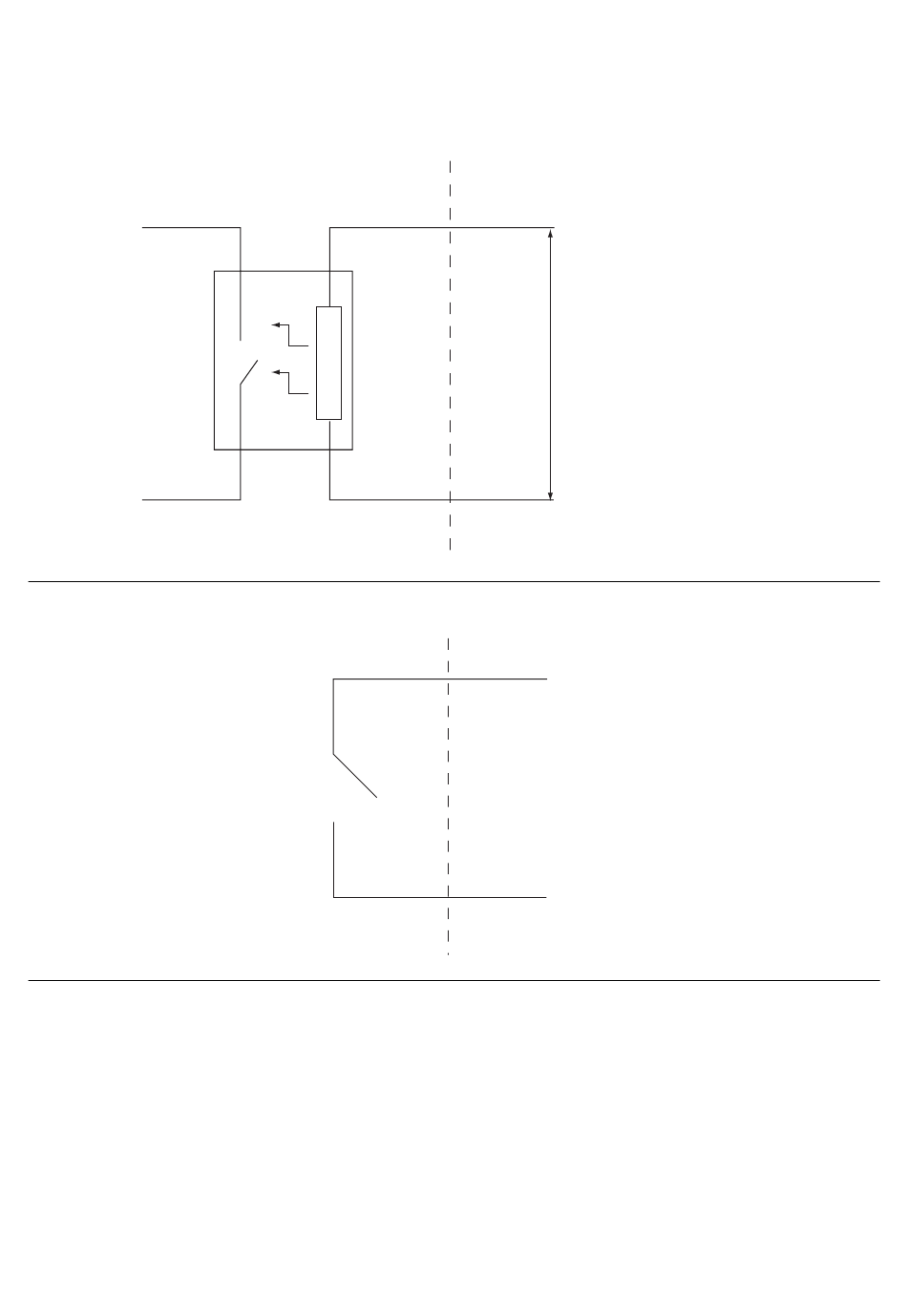

Schémas du bloc de raccordements du PLC
Les schémas suivants indiquent comment raccorder les entrées et les sorties du client à l'appareil InvisiPac MZLP.
Pour des raisons de commodité, chaque InvisiPac est fourni avec le kit 24P176 avec des connecteurs. Si un
connecteur est perdu ou endommagé, commander le kit 24P176 pour obtenir des pièces de rechange.
F
. 17 : Entrée client
IG
F
. 18 : Sortie client
IG
24
Entrée client MZLP
Sortie client MZLP
Sortie client
Ventrée (sans polarité)
30 V c.c. max.
Entrée client
250 VCA, 2A max
Vers l'entrée client
Configuration
332374Y
