SM
Modeles et caracteristiques

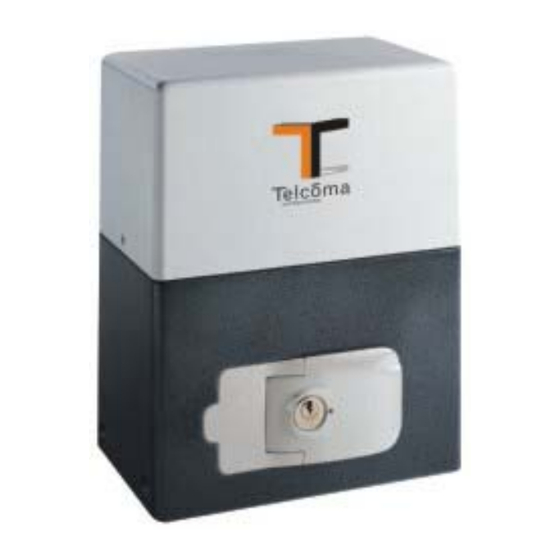

SM 30
Moto-réducteur électromécanique irréversible pour portails d'un poids max de 600 Kg. Alimentation
monophasée 230 Vac. Embrayage mécanique en bain d'huile. Fins de course magnétiques. Déblocage
manuel à l'aide d'un déclic. Pignon à crémaillère verticale M4. Doté d'un condensateur, de brides et de vis
de fixation.
SM 40
Comme SM 30, avec la centrale électronique modèle incorporée.
SM 31
Comme SM 30, pour portails d'un poids max de 1.000 Kg. Le débloquage manuel est possible à l'aide
d'une clé hexagonale.
SM 41
Comme SM 30, pour portails d'un poids max de 1000 Kg. Avec centrale électronique modèle incorporée*.
SM 80
Comme SM 31, pour portails d'un poids max de 1000 Kg. Alimentation triphasée 400 Vac. Déblocage
manuel à l'aide d'une clé hexagonale.
Publicité
Manuels Connexes pour Telcoma SM
Sommaire des Matières pour Telcoma SM
- Page 1 SM 40 Comme SM 30, avec la centrale électronique modèle incorporée. SM 31 Comme SM 30, pour portails d’un poids max de 1.000 Kg. Le débloquage manuel est possible à l’aide d’une clé hexagonale. SM 41 Comme SM 30, pour portails d’un poids max de 1000 Kg. Avec centrale électronique modèle incorporée*.
- Page 2 Données Techniques u.m. SM 30 SM 40 SM 31 SM 41 SM 80 Tension d’alimentation Poids max portail 1000 1000 1000 Force de poussée Courant max absorbé Puissance max absorbée 1100 1100 2000 Condensateur µF Couple nominal daNm Vitesse portail...
- Page 3 Composants principaux Fig. 1A 1. Plaque de fondation 2. Plaque d’ancrage 3. Moto-réducteur 4. Magnétos de fin de course Fig 1A 5. Fin de course magnétique 6. Couvercle 7. Crémaillère Fig. 1B 1. Connecteur d’alimentation moteur 2. Bouchon huile 3. Vis de purge d’air 4.
- Page 4 Fig. 4 Fig. 5 Controles preliminaires Il est conseillé, avant de passer à la pose, d’effectuer les contrôles suivants. 1. La structure du portail doit être solide et adéquate. 2. Pendant sa course, le portail ne doit pas trop s’incliner latéralement. 3.
- Page 5 Respecter les dimensions et les angles indiqués sur la Fig. 3a (pose à droite) et sur la Fig. 3b (pose à gauche). Les cotes : • mm 200 pour la pose à droite (Fig. 3a) • mm 300 pour la pose à gauche (Fig. 3b) représentent le minimum indispensable à...
- Page 6 SM 30/31/40/41 1. Phase 2. Commun 3. Phase 4. Mise à terre Fig. 12 SM 80 1. Phase 2. Phase 3. Phase 4. Mise à terre Fig. 13 Montage de la cremaillere Débloquer le moto-réducteur (voir fonctionnement manuel) et ouvrir complètement le portail.
- Page 7 3. Pour régler éventuellement le jeu crémaillère-pignon, faire glisser les vis dans la boutonnière de la crémaillère. Connecteur d'alimentation moteur SM 40/41 Moteur, condensateur et fin de course sont déjà connectés à la barrette de raccordement de la centrale électronique de commande.
- Page 8 N.B. Les moto-réducteurs SM 40 et SM 41 sont prévus pour l’ouverture du portail à gauche. En cas d’ouverture à droite, procéder comme suit: 1. invertir les fils de phase du moteur (AP - CH); 2. invertir les fils des contacts fin de course (FCA -FCC).
- Page 9 Fonctionnement manuel Huile moteur Contrôler le niveau de l'huile au moins une fois par an. Pour effectuer cette opération, procéder de la façon suivante: 1. Débrancher l'alimentation électrique. 2. Enlever le couvercle (Fig. 1a - dét. 6). 3. Enlever le bouchon de l'huile (Fig. 1b dét. 2). 4.
- Page 10 Recommandations finales 1. Effectuer la mise à la terre. 2. Les câbles d’alimentation doivent toujours être éloignés des câbles de commande. 3. Pour éviter les dangers d’écrasement et ou d’entraînement, munir l’installation des dispositifs de sécurité suivants: cellules photo-électriques limiteur de couple. barre à...
