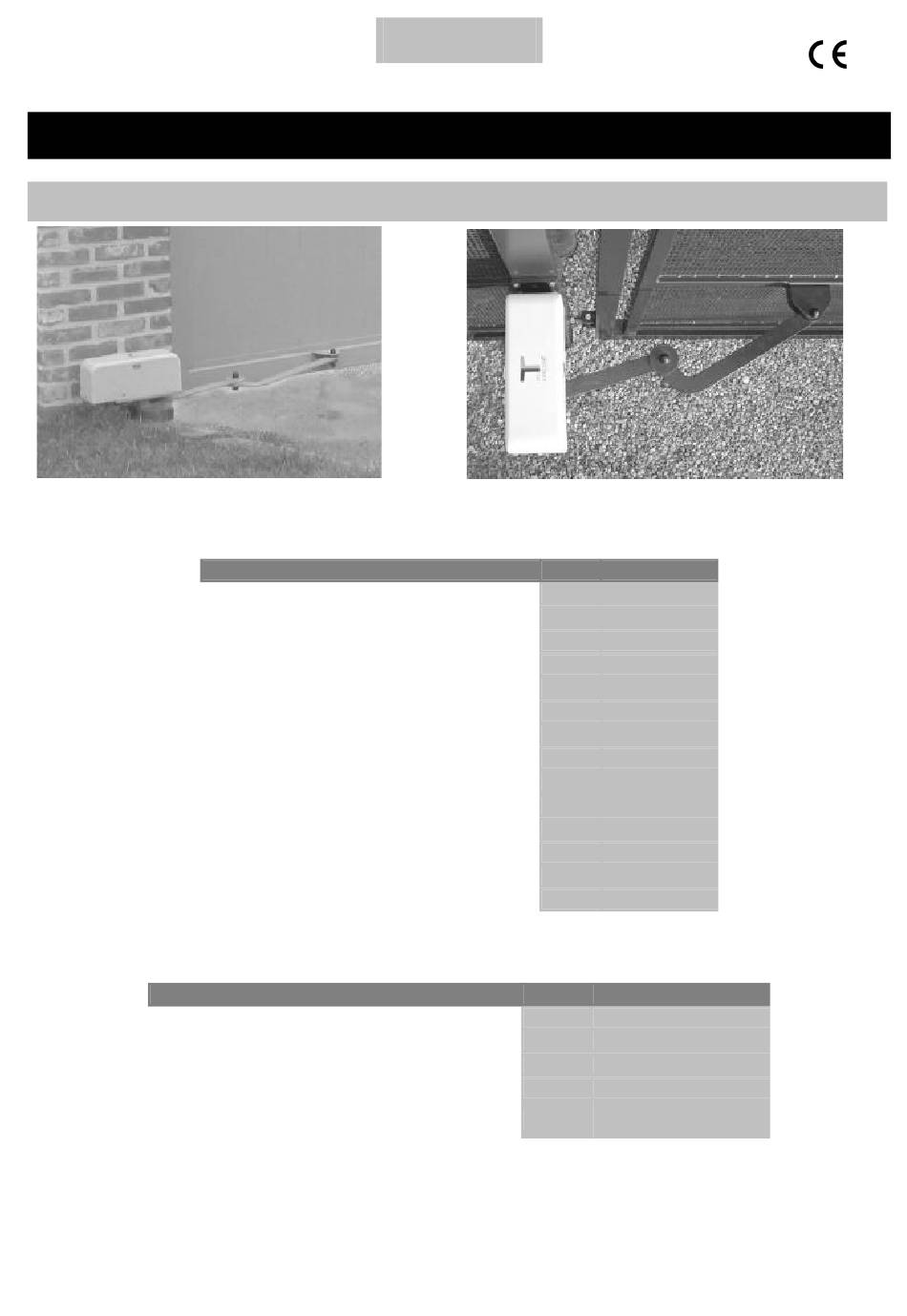

Spécifications
TCJAZZ:
Motoréducteur électromécanique autobloquant à déverrouillage manuel.
Alimentation monophasée 230 V CA.
Directives pour l'installation
Longueur max. vantail étanche au vent
Longueur max. vantail 50 % étanche au vent
Poids max. vantail
Mouvement
Utilisation
TCJAZZ + SX03
Telcoma Srl - via Postumia Est, 68 - 31015 Conegliano - Tv Italy - Tel. 0422-890190 - part.IVA 03069910267
Motoréducteur électromécanique
SPECIFICATIONS TECHNIQUES
Tension d'alimentation
Consommation maximale de courant
Consommation max. de puissance
Couple nominal
Plage de température
Degré de protection
Indice de charge
Angle d'ouverture maximal
Graisse
Déclenchement de la protection thermique
Condensateur
Tr/min sortie
Poids
Dimensions (H x l x L)
TCJAZZ
TCJAZZ + SX010:
Unité
V CA
tr/min
Unité
m
m
kg
TCJAZZ
230
A
1,9
VA
300
Nm
350
°C
-10 +70
IP
43
%
30
°
110
TS 10
°C
+110
µF
12
1,76
kg
14
mm
120x130x300
2
2,5
250
irréversible
Logements/blocs d'ha-
bitations
