Raccordements électriques
Avant toute intervention, s'assurer que l'alimentation électrique générale est coupée.
L'installation électrique doit être réalisée conformément à la réglementation en
vigueur (voir "Raccordements électriques - rappels", page 3).
Respecter les distances de sécurité entre les câbles TBTS et BT (puissance).
90 °C

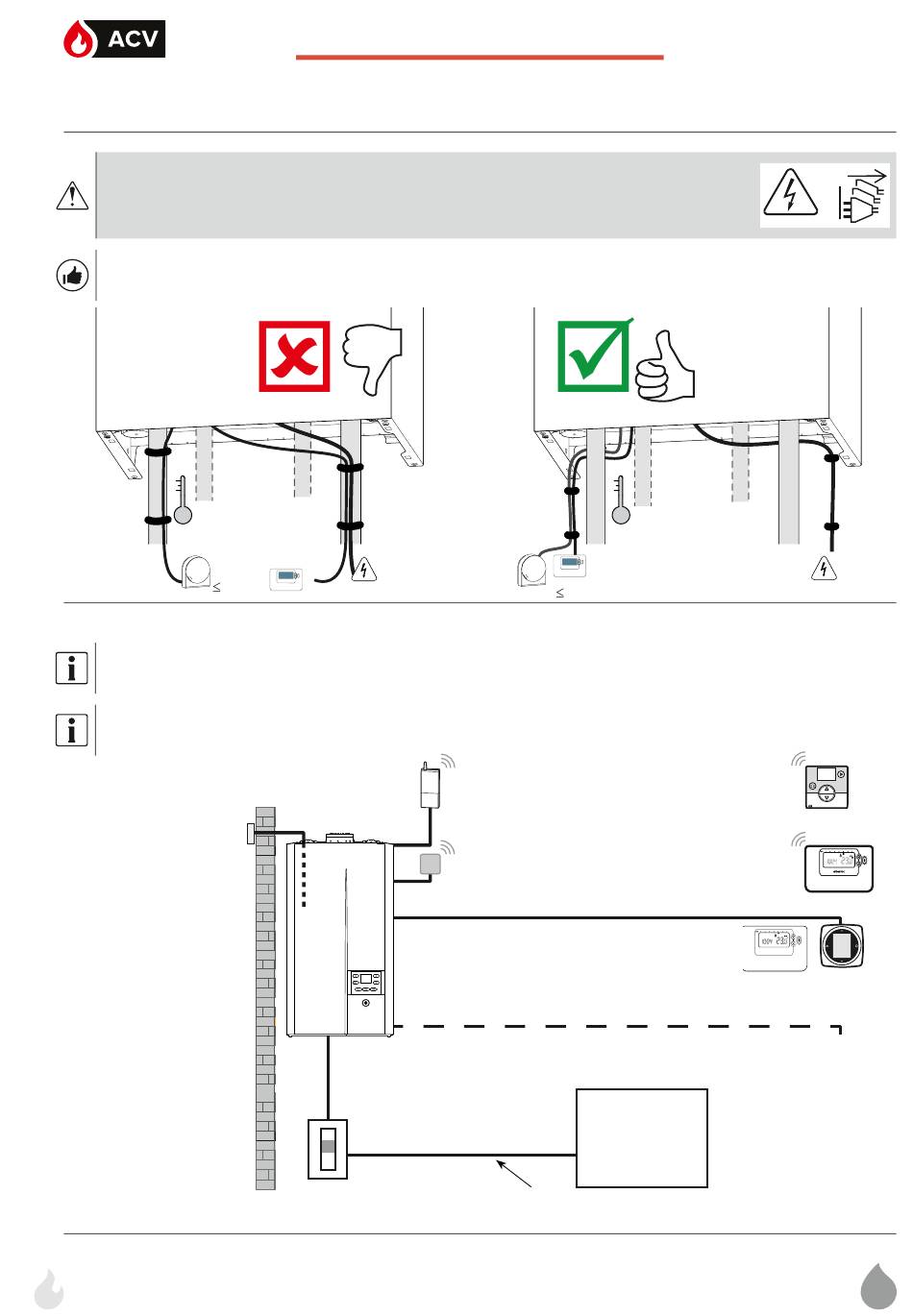

fi g. 19 - Chemin de câbles
Le plan de câblage électrique est détaillé
Les sections de câble sont données à titre indicatif et ne dispensent pas l'installateur de vérifi er que ces
sections correspondent aux besoins et répondent aux normes en vigueur.
Sonde extérieure (option)
Câble 2 x 0.75 mm²
fi g. 20 - Schéma d'ensemble des raccordements électriques
28
RACCORDEMENTS ÉLECTRIQUES
24 V
230 V~
Câble 3 x 0,75 mm² (fourni)
Diff érentiel
30 mA
24 V
page 57.
Navipass IO (option) - Câble fourni
Câble 2 x 0.75 mm²
RC 30, RC 35, Navilink 105 (option)
Alimentation électrique (phase, neutre, terre)
Câble 3 x 1.5 mm² à 3 x 2.5 mm²
OK
90 °C
Navilink A59 (option)
RC 35 RF (option)
Câble 2 x 0.75 mm²
Sécurité plancher chauff ant (non fournie)
Câble 2 x 0.75 mm²
Tableau
électrique
général
230 V~
ou
ou
FR
