■ Ventouse concentrique horizontale (type C13)
• Réglementation (type C13)
Le conduit d'évacuation doit déboucher directement sur
l'extérieur au travers d'un mur.
L'orifi ce de prise d'air et d'évacuation des gaz brûlés doit
être placé à 0.40 m au moins de toute baie ouvrante et
0.60 m de tout orifi ce d'entrée d'air de ventilation.
Si l'évacuation s'eff ectue vers une voie publique ou
privée, il doit déboucher au moins à 1,80 m au-dessus du
sol et il doit être protégé de toute intervention extérieure
susceptible de nuire à leur fonctionnement normal.
Lorsque la voie publique ou privée se situe à une
distance suffi sante, l'évacuation peut déboucher à moins
d'1,80 m du sol. Dans ce cas il est vivement conseillé
d'installer une grille de protection pour se prémunir des
risques de brûlure.
Lorsque le terminal débouche au-dessus d'une surface
horizontale (sol, terrasse), une distance minimale de
0.30 m doit être respectée entre la base du terminal et
cette surface.
Raccordement
ventouse type C13
Diamètre conduit
Longueur maximale (LM)
60/100
Ø
80/125
Ø
Hors terminal)
(1)
Ces longueurs doivent être réduites de x m par coude (voir ci-contre).

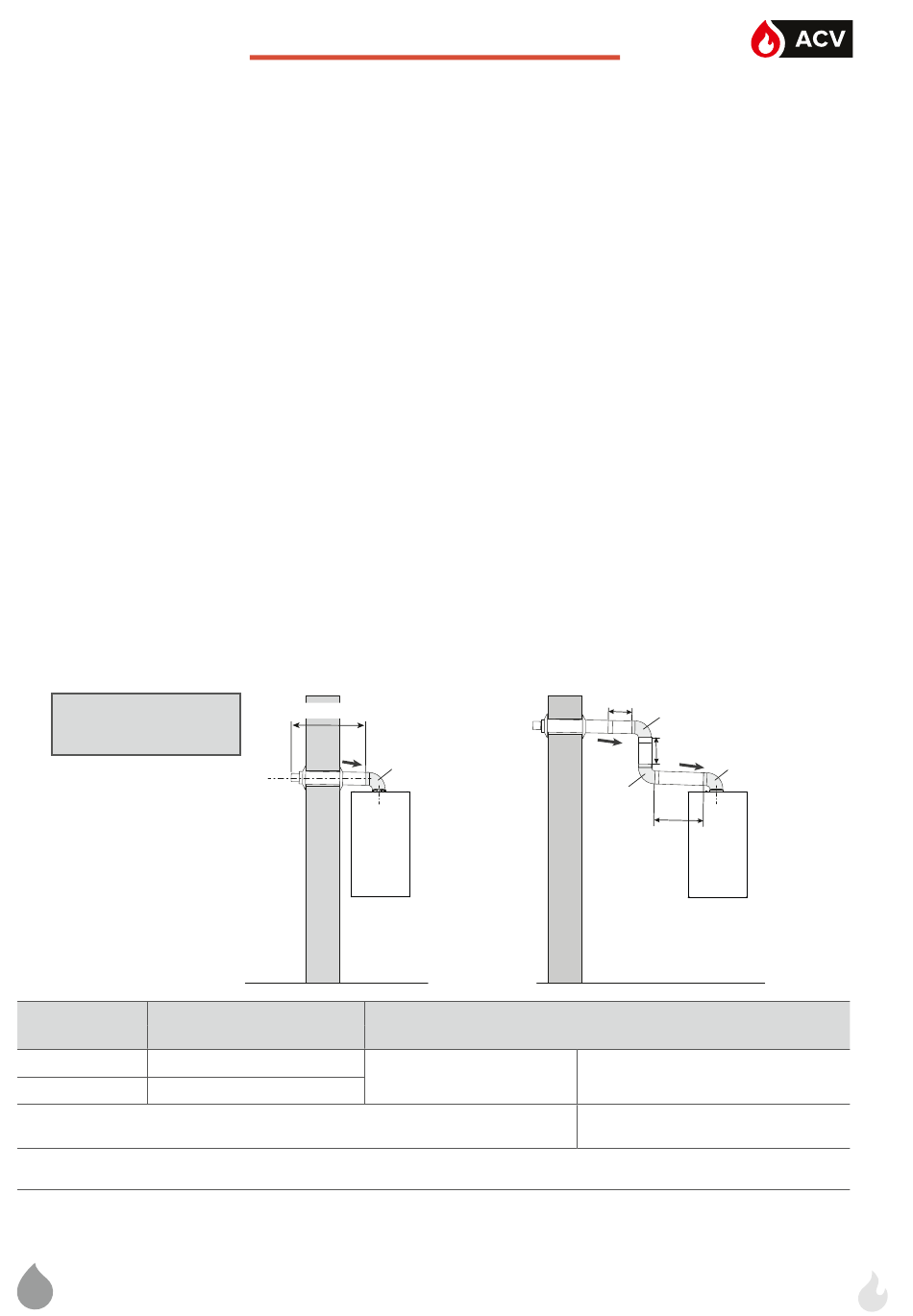

fi g. 10 - Possibilités de raccordement (type C13)
FR
IMPLANTATION
500 mm mini
*5%
Coude
chaudière
(1)
Nombre de coudes ou dévoiements
6 m
2 coudes à 90°
+ coude chaudière
15 m
• Recommandations
Respecter les longueurs maxi autorisées.
Respecter une pente minimale de 5 % vers le bas et
vers l'appareil.
S'assurer que les circuits d'entrée d'air et de sortie
fumées sont parfaitement étanches.
Utiliser des rallonges de grandes longueurs pour limiter
le nombre de jonctions.
• Montage de la ventouse (type C13)
- Emboîter les diff érents éléments entre eux (terminal,
conduit, coude, etc.). Enduire les joints de graisse
silicone (ou d'eau) pour faciliter l'emboîtement.
- Se référer à la notice spécifi que livrée avec les
ventouses.
- Percer un trou de diamètre 115 mm dans le mur (voir
Annexes
page
58).
-
Introduire l'ensemble ventouse monté dans le trou du
mur et le raccorder sur l'adaptateur de la chaudière en
veillant à l'étanchéité.
- Sceller le terminal ventouse dans le mur à l'aide
d'une mousse de polyuréthane pour permettre son
démontage éventuel.
L1
*5%
90°
*5% (= 3°)
Exemples de raccordement
L1 + L2 + L3 + (3 x 1 m)  LM.
¤ Coude à 90° = 1 m de conduit droit.
¤ Coude à 45° = 0.5 m de conduit droit.
90°
L2
Coude
*5%
90°
chaudière
L3
17
