Verstärker
Bedienungsanleitung

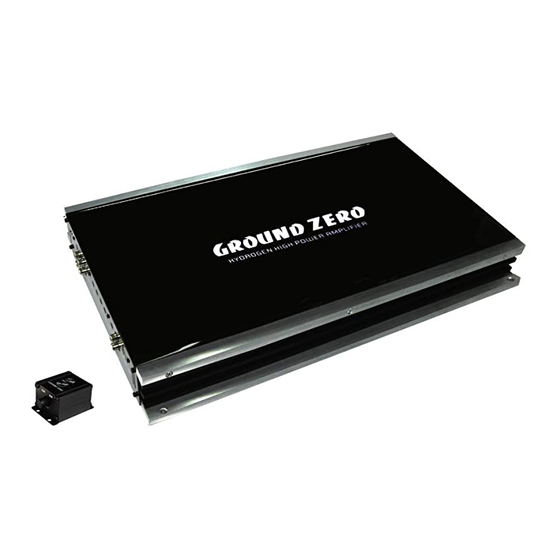

HYDROGEN
GZHA 2350XII
GZHA 4150XII
GZHA 5125XII
Bitte sorgfältig lesen
Vielen Dank, dass Sie sich für eine Endstufe der Marke Ground Zero entschieden
haben.
Unsere Kunden sind es gewöhnt, von Ground Zero die beste und modernste
Technologie zu erhalten. Viel Spaß mit diesen Produkten.
Ausstattungsmerkmale
•
4 Ohm / 2 Ohm stabil Stereo
•
1 Ohm stabil Stereo (GZHA 2350XII / Kanal 5 von GZHA 5125XII)
•
Mosfet Netzteil
•
SMD Technologie
•
Einschalt- und Schutzanzeige
•
12dB Bass boost regelbar (GZHA 2350XII)
•
Hochpass regelbar
•
Tiefpass regelbar
•
Variabler Subsonicfilter
•
Phaseshift regelbar 0-180°
•
Phaseshift schaltbar 0° / 180° (GZHA 5125XII)
•
Regelbare Eingangsempfindlichkeit
•
Einschaltverzögerung
•
RCA Ausgänge ( GZHA 4150XII)
•
Bass Lautstärkeregler
•
Temperatur / Kurzschluss / Überlast-Schutz
2
